A
B
VMI_1203_Montage Umbausatz Sicotronic_87.00.555_V5.docx / Lov
C
D

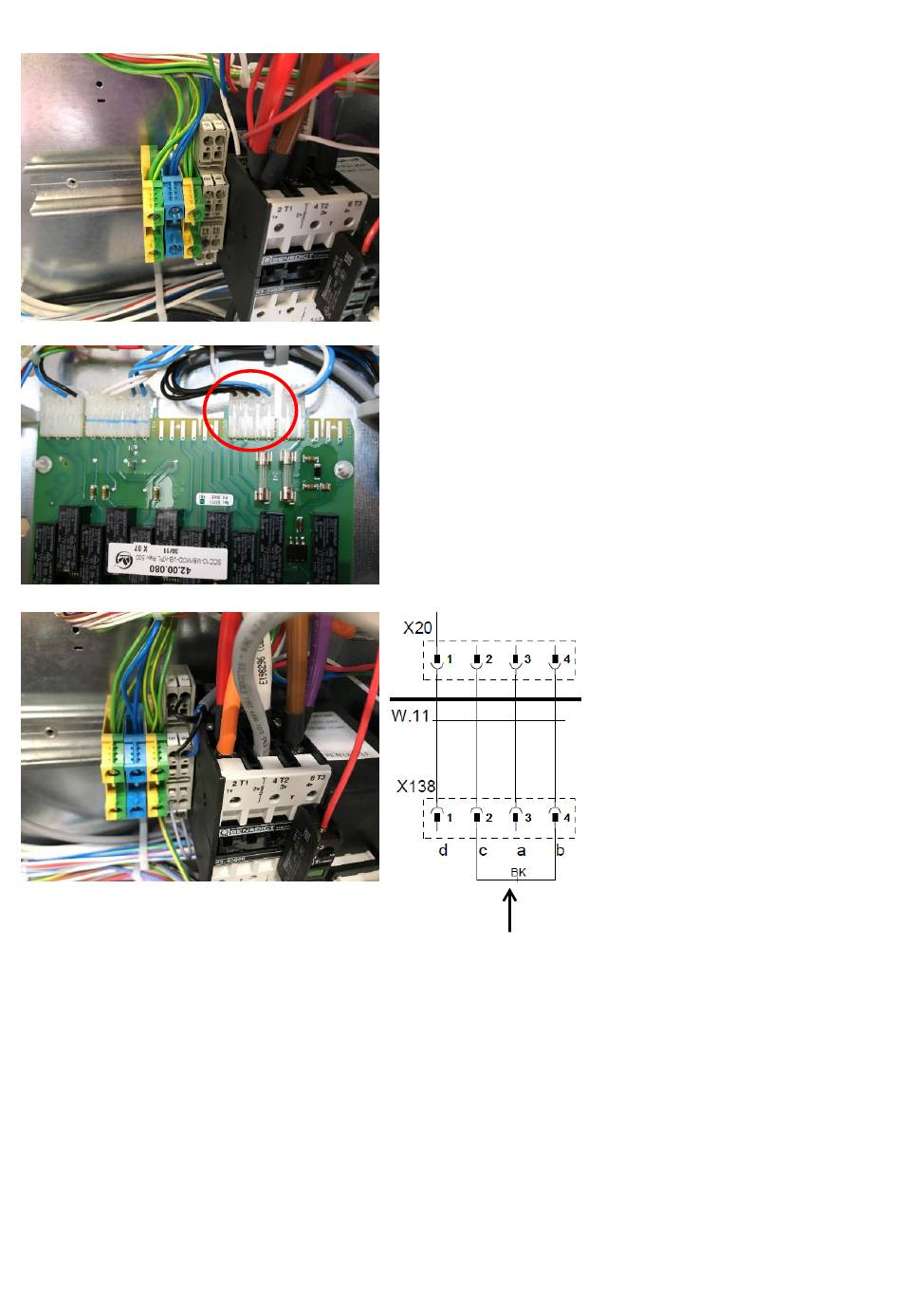

Montieren Sie die Reihenklemmen mit dem Flansch
zwischen den Schutz und der Reihenklemme
grün/gelb. Beschriftungsclip wie auf Bild positionieren.
Falls das Gerät keine Reihenklemme grün/gelb
besitzt, verwenden Sie die im Satz mitgelieferte
Klemme.
Kabel auf Klemme X20 der Steuerplatine A2 stecken.
N
1
2
3
Wird
das
Gerät
Optimierungsanlage angeschlossen, so muss eine
Brücke zwischen Klemme B und C eingefügt werden.
Ohne diese Klemme kann das Gerät nicht heizen.
Klemmen Sie die Kabel wie folgt
auf
die
Reihenklemmen:
Kabel blau
Klemme D
(Nullleiter)
Kabel #1
Klemme C
(Kontakt Sicotronic)
Kabel #2
Klemme A
(Gerät ein)
Kabel #3
Klemme B
(Kontakt Sicotronic)
nicht
gleich
montierten
an
die
Seite 2 von 4
