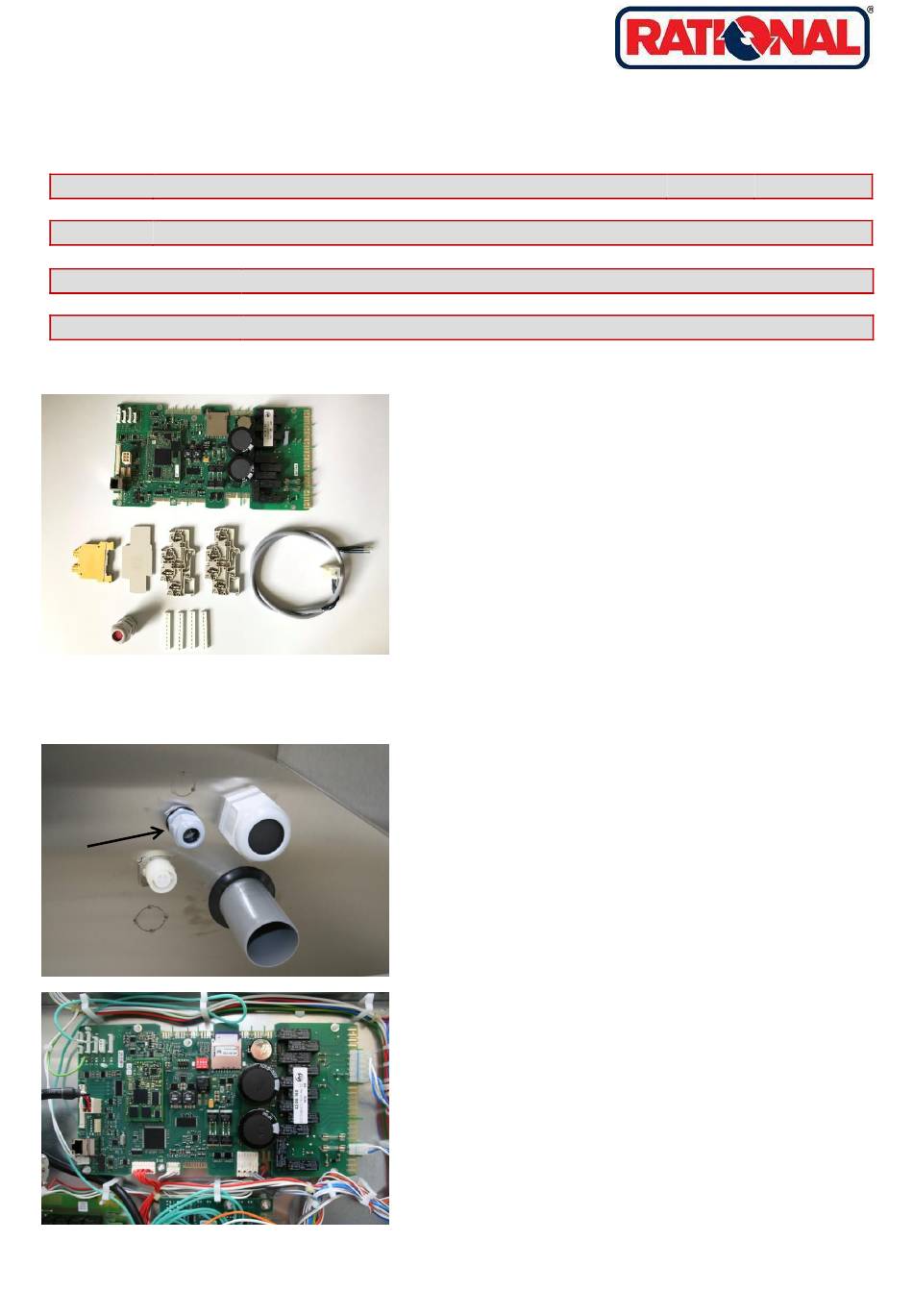

Ein -
Umbauanleitung
VarioCooking Center MULTIFICIENCY
03/2012 V5
Nummer :
Montage Sicotronic Umbausatz # 87.00.555
Thema :
Betroffene Geräte: Alle VarioCooking Center MULTIFICIENCY
Arbeitzeit:
Der Umbausatz besteht aus:
Beim Einbau gehen Sie folgendermaßen vor:
VMI_1203_Montage Umbausatz Sicotronic_87.00.555_V5.docx / Lov
1 Stunde
1x 42.00.260F
2x 40.06.506
1x 40.06.507
1x 40.03.743
1x 40.04.144
1x 40.00.320
1x 10.01.803
1x 10.01.804
1x 10.01.805
1x 10.01.806
Auf dem Boden des Elektroraumes (VCCM 112) oder
am Seitenteil links (VCCM 211-311) befinden sich
Ausbrüche. Brechen Sie einen davon aus. Befestigen
Sie hierin die PG-Verschraubung.
Ersetzen Sie die Steuerplatine A2 durch die im Satz
gelieferte Steuerplatine A2 (42.00. 260F).
Bevor Sie die neue Platine einbauen, stecken Sie die
SD-Karte von die alte auf die neue Platine ein.
Steuerplatine Sicotronic
Reihenklemme 4mm² doppelt grau
Doppeltklemme Flansch
Reihenklemme 4 mm² grün/gelb
Sicotronic Kabel mit Stecker
PG M20
Beschriftungsclip n°A
Beschriftungsclip n°B
Beschriftungsclip n°C
Beschriftungsclip n°D
-
Gerät spannungsfrei schalten.
-
Elektro-Raum öffnen.
®
20/12/2018
Datum :
®
Seite 1 von 4
Werbung
Verwandte Anleitungen für Rational VarioCooking Center MULTIFICIENCY
Inhaltszusammenfassung für Rational VarioCooking Center MULTIFICIENCY
- Seite 1 VarioCooking Center MULTIFICIENCY 03/2012 V5 20/12/2018 Nummer : Datum : Montage Sicotronic Umbausatz # 87.00.555 Thema : ® Betroffene Geräte: Alle VarioCooking Center MULTIFICIENCY Arbeitzeit: 1 Stunde Der Umbausatz besteht aus: 1x 42.00.260F Steuerplatine Sicotronic 2x 40.06.506 Reihenklemme 4mm² doppelt grau 1x 40.06.507...
- Seite 2 Montieren Sie die Reihenklemmen mit dem Flansch zwischen den Schutz und der Reihenklemme grün/gelb. Beschriftungsclip wie auf Bild positionieren. Falls das Gerät keine Reihenklemme grün/gelb besitzt, verwenden Sie die im Satz mitgelieferte Klemme. Kabel auf Klemme X20 der Steuerplatine A2 stecken. Klemmen Sie die Kabel wie folgt montierten Reihenklemmen:...
- Seite 3 Wenn die Verdrahtung fertig ist, so schalten sie das Gerät ein und starten das Diagnose Packet. Passwort eingeben: "TECLEVEL" Und beständigen Drücken sie die Konfiguration-Taste und rufen sie die Technische Hot Line an: +49 (0)81 91 327 333 Deutschland +33 (0)389 57 01 35 International Teilen sie uns nun den angezeigten Geräteschlüssel mit.
- Seite 4 Drücken Sie auf das Feld Konfigurationsschlüssel. Eine Tastatur erscheint mit der sie den neuen Konfigurationsschlüssel eingeben. bestätigen. Gerät neu starten, das Update ist durchgeführt. Elektro-Raum schließen. Probelauf durchführen. Mit freundlichen Grüßen, RATIONAL Service Team Seite 4 von 4 VMI_1203_Montage Umbausatz Sicotronic_87.00.555_V5.docx / Lov...
