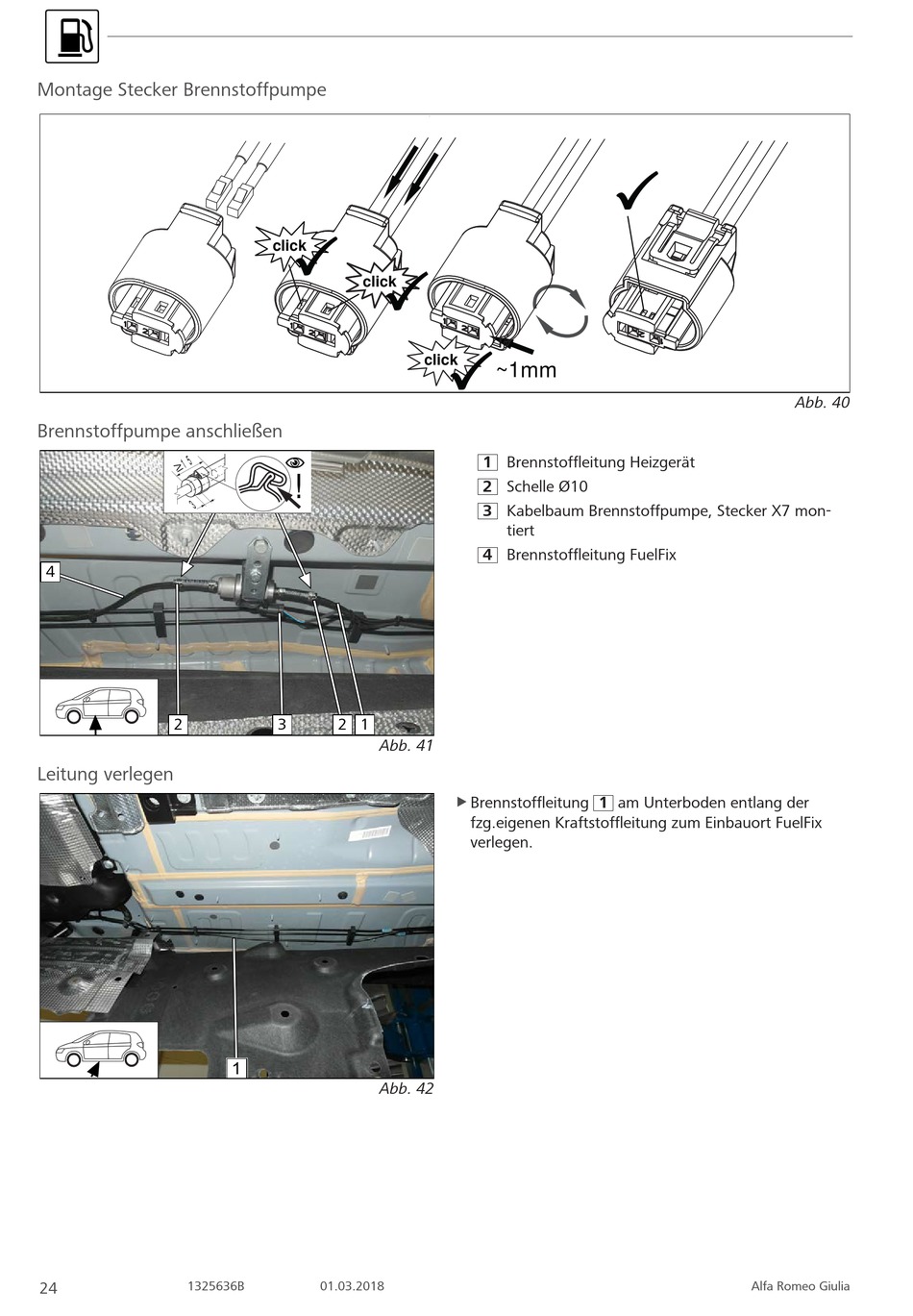

Montage Stecker Brennstoffpumpe
Brennstoffpumpe anschließen
4
2
Leitung verlegen
1325636B
24
click
click
!
3
2
1
Abb. 41
1
Abb. 42
01.03.2018
click
~1mm
1 Brennstoffleitung Heizgerät
2 Schelle Ø10
3 Kabelbaum Brennstoffpumpe, Stecker X7 mon-
tiert
4 Brennstoffleitung FuelFix
u
Brennstoffleitung 1 am Unterboden entlang der
fzg.eigenen Kraftstoffleitung zum Einbauort FuelFix
verlegen.
Abb. 40
Alfa Romeo Giulia
