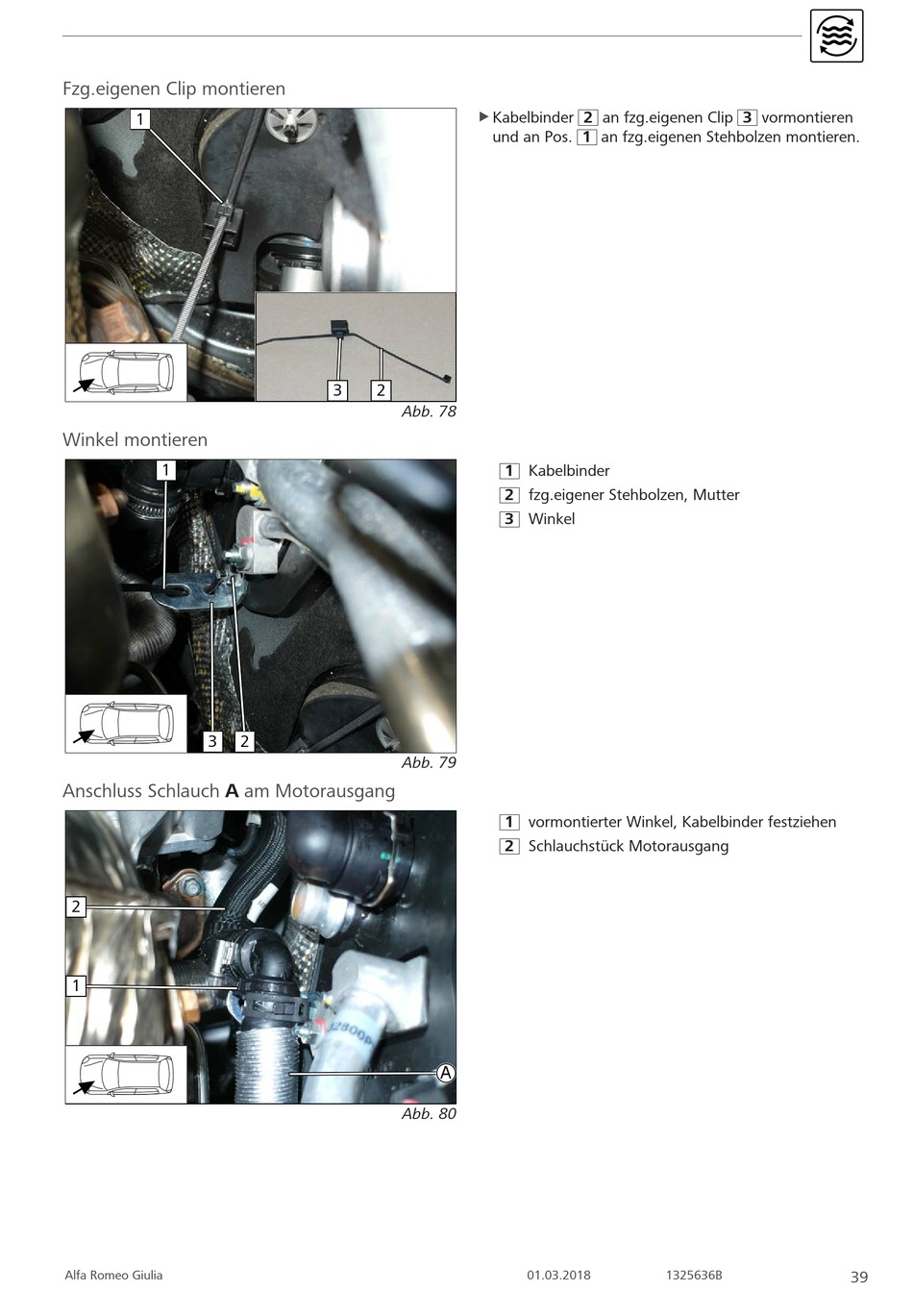

Fzg.eigenen Clip montieren

1
Winkel montieren
1
3
Anschluss Schlauch A
2
1
Alfa Romeo Giulia
3 2
Abb. 78
2
Abb. 79
am Motorausgang
Abb. 80
Kabelbinder 2 an fzg.eigenen Clip 3 vormontieren
u
und an Pos. 1 an fzg.eigenen Stehbolzen montieren.
1 Kabelbinder
2 fzg.eigener Stehbolzen, Mutter
3 Winkel
1 vormontierter Winkel, Kabelbinder festziehen
2 Schlauchstück Motorausgang
A
01.03.2018 1325636B
39
