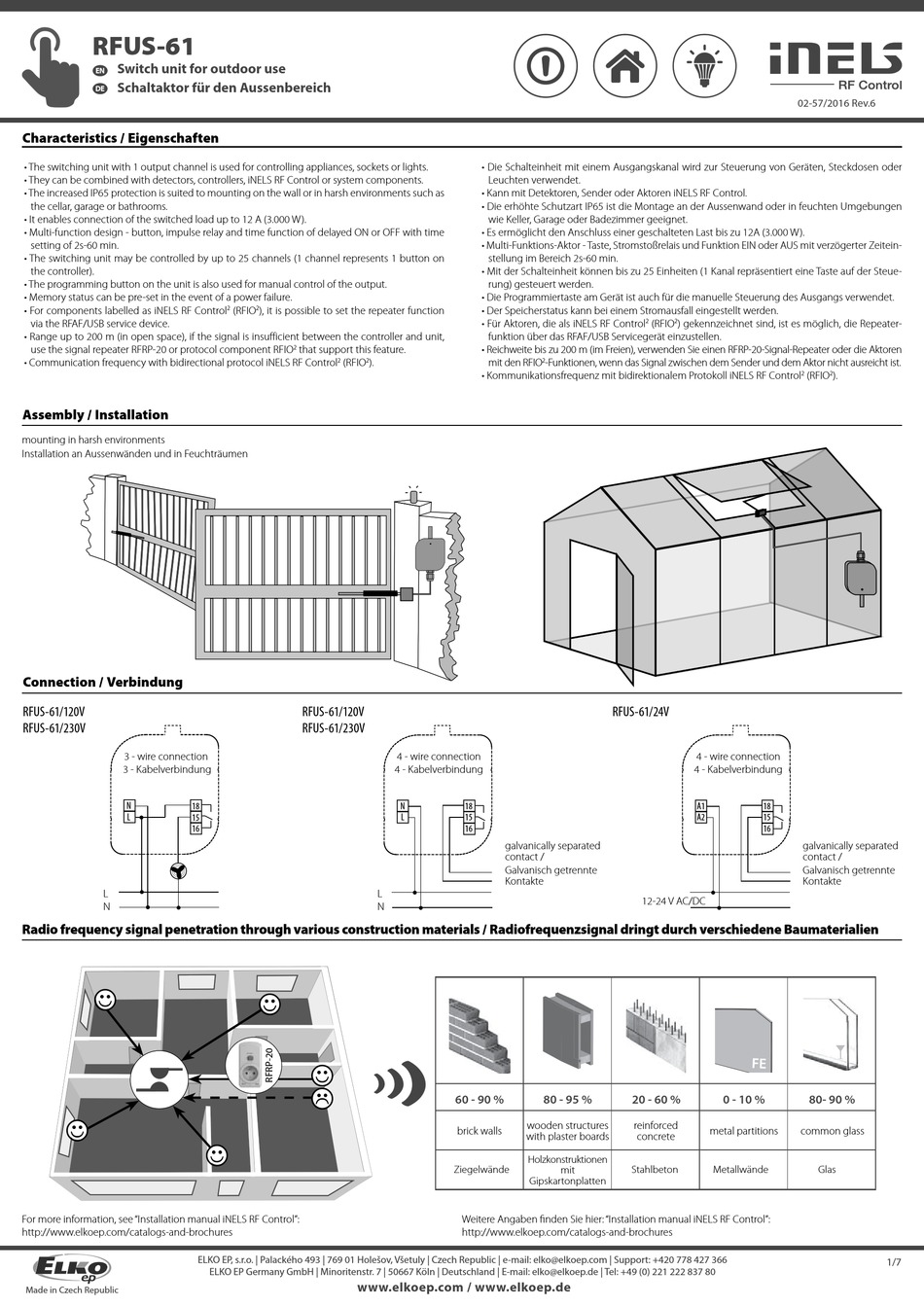

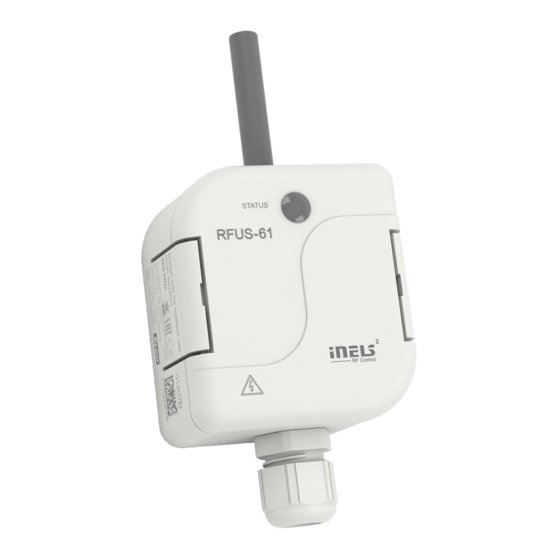

RFUS-61
Switch unit for outdoor use
EN
Schaltaktor für den Aussenbereich
DE
Characteristics / Eigenschaften
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments such as
the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12 A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Installation
mounting in harsh environments
Installation an Aussenwänden und in Feuchträumen
Connection / Verbindung
RFUS-61/120V
RFUS-61/230V
3 - wire connection
3 - Kabelverbindung
N 18
L
15
16
L
N
Radio frequency signal penetration through various construction materials /
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2 that support this feature.
2 (RFIO 2 ).
RFUS-61/120V
RFUS-61/230V
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
www.elkoep.com / www.elkoep.de
• Die Schalteinheit mit einem Ausgangskanal wird zur Steuerung von Geräten, Steckdosen oder
Leuchten verwendet.
• Kann mit Detektoren, Sender oder Aktoren iNELS RF Control.
• Die erhöhte Schutzart IP65 ist die Montage an der Aussenwand oder in feuchten Umgebungen
wie Keller, Garage oder Badezimmer geeignet.
• Es ermöglicht den Anschluss einer geschalteten Last bis zu 12A (3.000 W).
• Multi-Funktions-Aktor - Taste, Stromstoßrelais und Funktion EIN oder AUS mit verzögerter Zeitein-
stellung im Bereich 2s-60 min.
• Mit der Schalteinheit können bis zu 25 Einheiten (1 Kanal repräsentiert eine Taste auf der Steue-
rung) gesteuert werden.
• Die Programmiertaste am Gerät ist auch für die manuelle Steuerung des Ausgangs verwendet.
• Der Speicherstatus kann bei einem Stromausfall eingestellt werden.
• Für Aktoren, die als iNELS RF Control
funktion über das RFAF/USB Servicegerät einzustellen.
• Reichweite bis zu 200 m (im Freien), verwenden Sie einen RFRP-20-Signal-Repeater oder die Aktoren
mit den RFIO 2 -Funktionen, wenn das Signal zwischen dem Sender und dem Aktor nicht ausreicht ist.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control
4 - wire connection
4 - Kabelverbindung
N 18
L 15
16
galvanically separated
contact /
Galvanisch getrennte
Kontakte
L
N
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
Gipskartonplatten
Weitere Angaben fi nden Sie hier: "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
2 (RFIO 2 ) gekennzeichnet sind, ist es möglich, die Repeater-
RFUS-61/24V
4 - wire connection
4 - Kabelverbindung
A1
A2
12-24 V AC/DC
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
mit Stahlbeton Metallwände
02-57/2016 Rev.6
2 2
(RFIO ).
18
15
16
galvanically separated
contact /
Galvanisch getrennte
Kontakte
80- 90 %
common glass
Glas
1/7
