ANHANG #2
ANHANG #2
PIN 1.
RS232
RS232
-
-
TX
TX
DVR kann durch die Tastatur des PC fernkontrolliert werden,
wobei RS-232 (serielle) Kommunikationssignale
verwendet werden.
PIN 2.
RS232
-
RX
RS232
-
RX
DVR kann durch die Tastatur des PC fernkontrolliert werden,
wobei RS-232 (serielle) Kommunikationssignale verwendet werden.
PIN 3. ~ PIN 6.
ALARMEINGABE
ALARMEINGABE
Nach Anschluss des Kabels von ALARM EINGABE ( PIN 3 -- 6 ) zum MAS ( PIN 9 ) Anschluss,
DVR wird mit Aufnahme anfangen und Summer wird eingeschaltet.
Wenn Menü/ Kamera/ Alarm auf "Niedrig" steht : Wenn Alarmeingabesignal " Niedrig " ist, fängt das Gerät
mit Aufnahme und Summeraktivierung an. .
Wenn Menü/ Kamera/ Alarm auf "Hoch" steht : Wenn Alarmeingabesignal " Hoch " ist, fängt das Gerät mit
Aufnahme und Summeraktivierung an.
PIN 7.
EXTERNER ALARM NC
EXTERNER ALARM NC
Im Normalbetrieb ist COM mit NC verbunden und nicht verbunden mit NR. Aber bei jedweder
Alarmauslösung löst COM die Verbindung mit NC und verbindet sich mit NR.
Achtung: Spannung muss unter 30V betragen.
PIN 8.
EXTERNER ALARM NR.
EXTERNER ALARM NR.
Im Normalbetrieb ist COM nicht mit NR verbunden. Aber bei Alarmauslösung verbindet sich COM mit NR.
Achtung: Spannung muss unter 30V betragen.
PIN 9.
MAS
MAS
Signal MASSE.
PIN 10.
RS485
-
B
RS485
-
B
DVR kann durch die Tastatur des PC fernkontrolliert werden,
wobei RS-485 (serielle) Kommunikationssignale verwendet werden.
PIN 11.
RS485
-
A
RS485
-
A
DVR kann durch die Tastatur des PC fernkontrolliert werden,
wobei RS-485 (serielle) Kommunikationssignale verwendet werden.
PIN 12, 13.
PIN AUS
PIN AUS
PIN 14.
ALARM RESET
ALARM RESET
Nach Anschluss eines Kabels von ALARM RESET ( PIN 14 ) zum MAS ( PIN 9 )-Anschluss wird der
ALARM deaktiviert. Ein externes Signal zu
ALARM RESET ( PIN 14 ) kann verwendet werden, um sowohl das ALARM AUSGANG Signal als auch
den internen Summer des DVR rückzusetzen. Bei Alarmauslösung wird das Signal "Niedrig" und wird alle
Alarmaktivitäten stoppen. Im Normalbetrieb bleibt das Signal auf "Hoch".
PIN 15.
EXTERNER ALARM COM
EXTERNER ALARM COM
Im Normalbetrieb ist COM nicht mit NR verbunden. Aber bei Alarmauslösung verbindet sich COM mit NR.
Achtung: Spannung muss unter 30V betragen.
PIN 16, 17.
MAS
MAS
Erde, MASSE
–
PIN
-
KONFIGURATION
–
PIN
-
KONFIGURATION
48
ANHANG #2
ANHANG #2

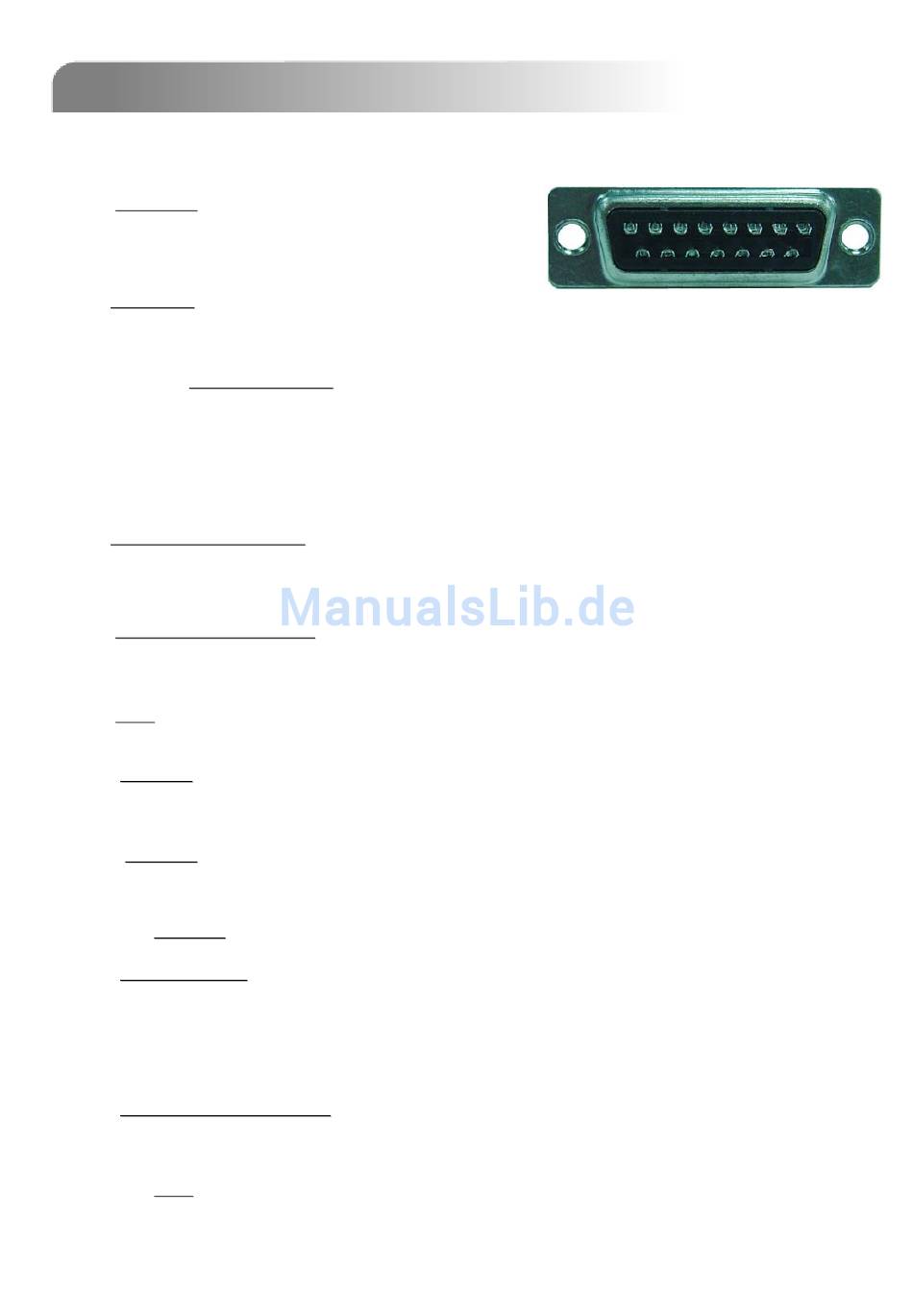

Lötseite des DSUB 15 PIN
8 7 6 5 4 3 2 1
15 14 13 12 11 10 9
16
17
