- Seite 23 5. INSTALLATION ......................29 GARANTIEBESTIMMUNGEN ..................32 KONFORMITÄTSERKLARUNG CEO JAGA N.V. JAGA N.V. - Verbindingslaan 16 - B 3590, erklärt auf seine alleinige Verantwortungd dass das Jan Kriekels Product wafür diese Erklärung bestimmt ist: MICRO CANAL Den folgenden Normen oder Dokumenten entspricht, unter der Vorauszetsung dasss Sie gemäss...
-
Seite 24: Allgemeine Richtlinien
1. ALLGEMEINE RICHTLINIEN – Kontrollieren Sie alle Komponenten auf sichtbare Beschädigungen – Das Gerät immer sehr vorsichtig handhaben, um Beschädigungen der Verkleidung sowie der innen liegenden mechanischen und elektrischen Bauteile zu vermeiden. – Das Gerät muss immer für Wartungsarbeiten zugänglich sein. – ... -
Seite 25: Symbole
– Das Gerät kann scharfe Kanten haben. Tragen Sie bei der Installation / Wartung einen geeigneten Schutz. – Alle im Handbuch angegebenen Abmessungen müssen eingehalten werden, um die Leistung zu gewährleisten und Installation und Wartung zu ermöglichen. Bieten Sie zusätzlichen Platz, wenn Ventile installiert werden sollen. -
Seite 26: Produktbeschreibung

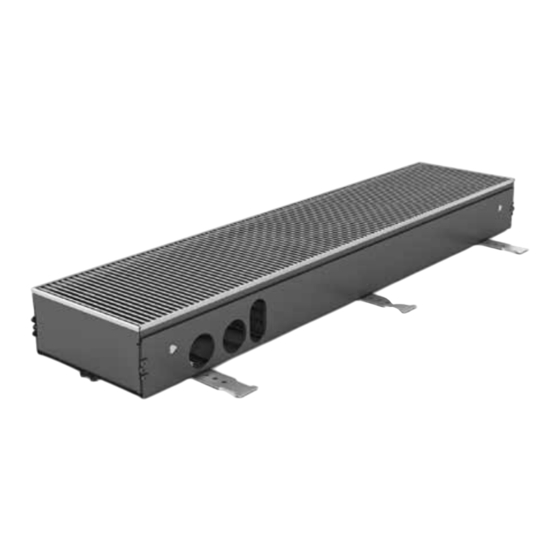

Der Mikro Canal ist nur 6 cm hoch und 13 cm breit. Mit kleinen, aber leistungsstarken dynamischen Wärmetauschern und leisen EC-Lüftern. Micro Canal kombiniert minimalistische Ästhetik und architektonische Freiheit mit einer Kraft, die alle Wärmerekorde bricht. Micro Canal lässt sich harmonisch in jeden Innenraum integrieren. Er gibt dem Architekten oder Designer die Freiheit, jedes Architekturprojekt zu realisieren, ohne durch die Heizung Kompromisse eingehen zu müssen. -
Seite 27: Technische Daten
4. TECHNISCHE DATEN 4.1. ABMESSUNGEN INNENGEHÄUSE MIT EDELSTAHL-ROSTTRÄGER * Bei durchgehender Montage wer- den die Zwischenenden nicht mon- tiert. Pro Stirnfläche 3 mm von der Länge abziehen. 4.2. ABMESSUNGEN AUSSENGEHÄUSE Ø Max. 1.5 Min. 11 / Max. 37.5 *Einbaumaße: +0.5cm Min. 5 / Max. 30 4.3. EINBAUTIEFE /HÖHENEINSTELLUNGEN Min. -
Seite 28: Freiraum
2 ⁄ Max. ⁄ Min. 4 ⁄ / Max. 14 ⁄ Min. 1 ⁄ / Max. 11 ⁄ 4.4. FREIRAUM Stellen Sie das Gerät mindestens 20 cm von einem Fenster mit Vorhängen auf, die bis zum fertigen Boden reichen. Montieren Sie das Gerät mit dem Wärmetaus- 2 ⁄... -
Seite 29: Installation
5. INSTALLATION VERWENDEN SIE IMMER DEN HAUPTSCHALTER, UM DIE STROMVERSORGUNG ABZUSCHALTEN Platzieren Sie die Höhenregler unter dem Gerätegehäuse. Biegen Sie die Höheneinstellungen (max. 2cm). Min. 20cm nur für den Transfer: Stellen Sie sicher, dass die Geräte richtig Montieren Sie das Gerät mit dem Wärmetauscher an der Wand- positioniert sind und die Gehäuse fest sitzen. - Seite 30 Wenn das Gerät nicht flach auf dem Boden montiert ist, muss der Verlegen Sie die Vor- und Rücklaufleitungen und das Stromkabel. Raum unter dem Gerät ausgefüllt werden.. Diese müssen mindestens 6 cm in das Gehäuse eindringen. Platzieren Sie den Schutzblock. Wenn ein Estrich verwendet wird, muss das gesamte Gerät mit Randdämmstreifen versehen werden, um das Gerät vor Spann- ungsunterschieden während des Aufheizens zu schützen..
- Seite 31 Stecker abziehen bei hydraulischen Anschluß. Verankerung Innengehäuse nach Feineinstellung Schließen Sie die flexiblen Leitungen an den Vor- und Rücklauf des Wärmetauschers an. Bei Verwendung von Kühlgeräten: Matellverschraubungen verboten. Schließen Sie das Gerät elektrisch an Verwenden sie immer den hauptschalter, um die stromversorgung abzuschalten Klicken Sie auf den Wassertemperatursensor am Wärmetauscher.
-
Seite 32: Garantiebestimmungen
Druck, der ausserordentlich vom Normalwert abweicht, auftreten, gewähren wir keine Garantie. Es wird keine Garantie übernommen wenn andere Ventile, als die von Jaga, zum Einsatz kommen. Wir übernehmen für unsere Heizkörper in keinem Fall Garantie, wenn sie zu bestimmten Zeiten oder für eine gewisse Zeit geleert betrieben werden. - Seite 43 NOTE...
