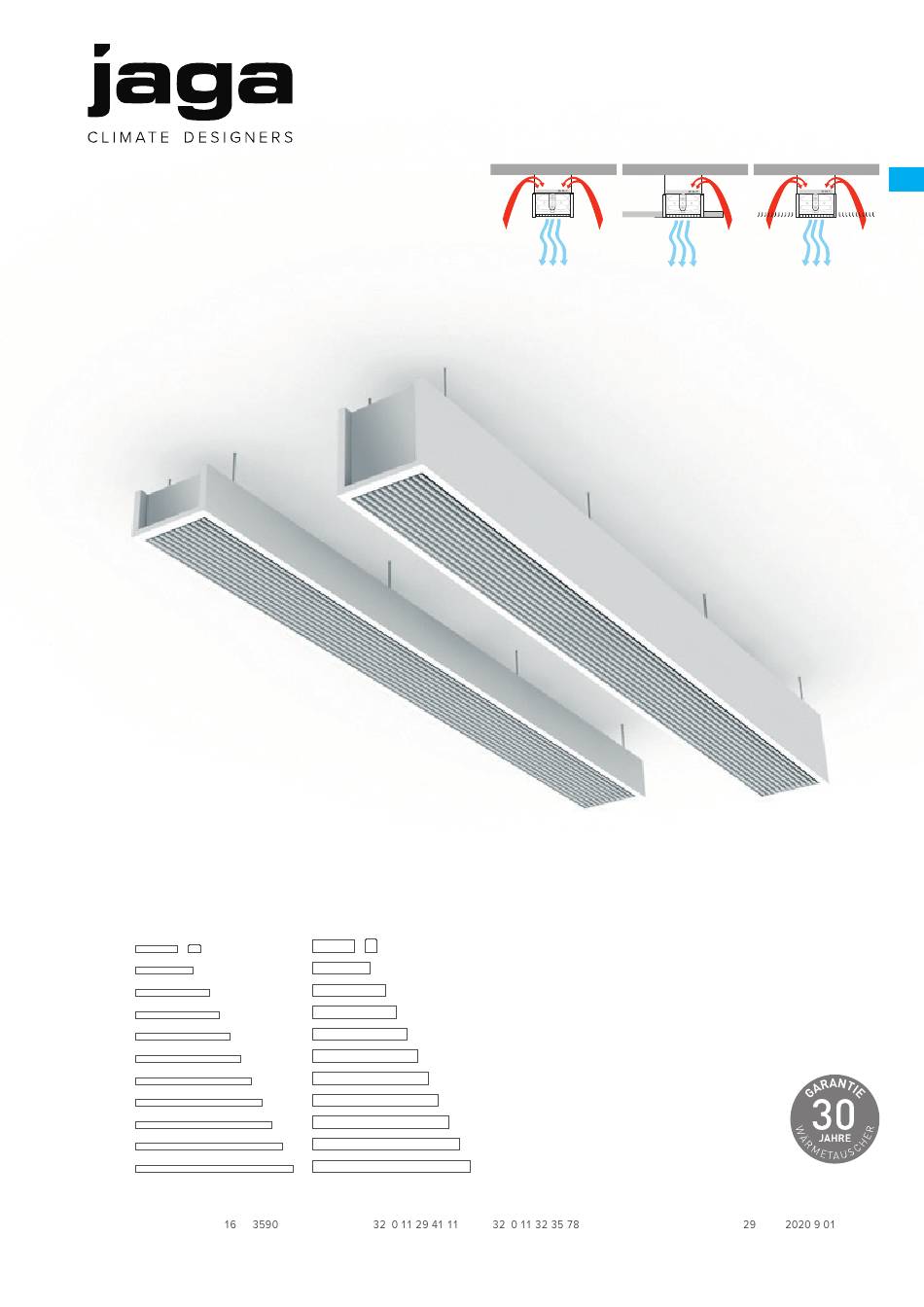

- Seite 1 Jaga Mina Clima Beam HEIZEN & TROCKENE KÜHLUNG Frei abgehangen unter der Decke Einbau in Zwischendecke T 20 T 21 L 80 H 13 H 23 L 110 L 140 L 160 L 180 L 200 L 220 L 240...
-
Seite 2: Produktdarstellung
Umfangreiches Sortiment zum Klimatisieren (alzo Heizen und / oder Trockenkühlen). Der Jaga Clima Beam ist die physikalisch ideale Art zu klimatisieren: die nach oben aufsteigende warme Raumluft wird durch die DBE Ein- heiten angesaugt und durch den Low H O Wärmetauscher herunter gekühlt. Die gekühlte Luft sinkt nun langsam gleichmäßig verteilt in den Raum ab. - Seite 3 Umfangreiches Sortiment zum Klimatisieren (alzo Heizen und / oder Trockenkühlen). Der Jaga Clima Beam ist die physikalisch ideale Art zu klimatisieren: die nach oben aufsteigende warme Raumluft wird durch die DBE Einheiten angesaugt und durch den Low H O Wärmetauscher herunter gekühlt. Die gekühlte Luft sinkt nun langsam gleichmäßig verteilt in den Raum ab.
-
Seite 4: Haftungsausschluss
Der Kunde muss daher die Taupunkttemperatur kontrol- lieren und verhindern dass die Temperatur unter den Taupunkt sinkt um Kondensat zu vermeiden. Jaga N.V. bzw. die Jaga Deutschland GmbH, können nicht haftbar gemacht werden für Schäden die durch Kondensat entstanden sind. -
Seite 5: Allgemeine Info
Jaga Mina Clima Beam Allgemeine Info Länge (cm) ART.NR Jaga Mina Clima Beam: allgemeine Info Höhe (cm) Mina Länge (cm) Anzahl Au ängepunkte Wärmetauscher Länge (cm) Anschluss ⁄ “ JAGA DBE Typ DBE Rails Betriebsspannung (VDC) DBE-Rege technik JDPC (Jaga Dynamic Product Controller) - Seite 6 Jaga Mina Clima Beam Wärmetauscher Jaga Mina Clima Beam: Low-H O Wärmetauscher Low-H O bedeutet ‘wenig H O’ oder ‘wenig Wasser’. Ein passender Name. Der Low-H O Heizkörper enthält nur ein Zehntel des Wasser- inhalts eines traditionellen Heizkörpers. Durchschnittlich nur...
- Seite 7 DBE Rail Jaga Mina Clima Beam: DBE Rail Jaga DBE: Besonders laufruhige Axialventilatoren. • Durch die Verwendung von qualitativ hochwertigen Kugel- lagern beträgt die Lebensdauer der Jaga DBE Einheiten bei einer Temperatur von °C ca. Betriebsstunden. • Die Aktivatoren sind im Stillstand durch eine Blockierung geschützt.
- Seite 8 Jaga Mina Clima Beam Wärmetauscher Druckverluste Typ 20 Druckverlust Typ 20 [mmWS] [mmWS] [bar] [kPa] [bar] [kPa] 1000 1000 Arbeitsdruck: Arbeitsdruck: 0.08 0.08 0.06 0.06 0.05 0.05 0.04 0.04 0.03 0.03 0.02 0.02 0.01 0.01 0.008 0.008 0.006 0.006 0.005 0.005...
- Seite 9 Jaga Mina Clima Beam Wärmetauscher Druckverluste Typ 21 Druckverlust Typ 21 [mmWS] [mmWS] [bar] [kPa] [bar] [kPa] 1000 1000 Arbeitsdruck: Arbeitsdruck: 0.08 0.08 0.06 0.06 0.05 0.05 0.04 0.04 0.03 0.03 0.02 0.02 0.01 0.01 0.008 0.008 0.006 0.006 0.005 0.005...
- Seite 10 Jaga Mina Clima Beam JDPC.002 JDPC.002 (Jaga Dynamic Product Controller ) Multifunktionsregler zur Steuerung von dynamischen Heiz- und Kühlgeräten mit einem oder mehreren eingebauten Lüftern. Der Jaga Dynamic Product Controller wird voreingestellt und im Gerät montiert geliefert. Code-Konfiguration: DPC.KB51 JDPC.
-
Seite 11: Netzteil 40W Konstantspannung + Konstantstrom Led Treiber
Jaga Mina Clima Beam Netzteil Netzteil 40W Konstantspannung + Konstantstrom LED Treiber • Eingebaute aktive PFC-Funktion • Schutz: Kurzschluss, Überstrom, Überspannung, Übertemperatur • Kühlung durch freie Luftkonvektion • Vollständig isoliertes Kunststo gehäuse • Universeller AC-Eingang • Hoher Wirkungsgrad oder bis zu •... - Seite 12 Jaga Mina Clima Beam Option: Hydraulische Anschlussmöglichkeiten Option: Hydraulische Anschlussmöglichkeiten Jaga Ventil • Ansch uss / ” Innengewinde mit Voreinste ung in Stufen G 1/2" • Mit Gewinde M x . (Heimeier komp tibe ) • Mit Kunststoff B uschutzk ppe St nd rd Kv-Wert: •...
- Seite 13 / K sse AC/N • Schr ub nsch uss • LED-Anzeige Erforderliche Leistung = Summe der Leistungsaufnahme des Geräts. Hinweis: Die Garantie gilt nur bei Verwendung des originalen Jaga-Netzteils. 10.5 DIN RAIL TS 35/7.5 TS 35/15 Technische Daten ART-Nr. Nennleistung...
-
Seite 14: Einstellungen
Jaga Mina Clima Beam Option: Raumthermostate Heizen / Kuhlen Option: Jaga Raumthermostat JRT.100 Technische data: 1.4 3.4 ART-Nr. • für Gebläsekonvektoren mit Rohren • Heizen / Kühlen / (automatische Umschaltung mit -Rohr- Betriebsspannung V AC/DC System) Leistungsaufnahme • Heizen / Kühlen mit -Rohr-System •... - Seite 15 Jaga Mina Clima Beam Option: Raumthermostate Heizen / Kuhlen Option: Jaga Raumthermostat JRT.100TW 1 2 3 4 5 6 °C °F Steuerung über WIFI (Smartphone App) ART-Nr. • ( -Rohr) - ( -Rohr): Heizen - Kühlen Bildschirm Berührungssensitiver Bildschirm •...
- Seite 16 Jaga Mina Clima Beam Option: Raumthermostate Heizen / Kuhlen Optie: Jaga Raumthermostat JRT.200 Technische data: 13.4 • für Gebläsekonvektoren mit Rohren • Heizen / Kühlen / (automatische Umschaltung mit -Rohr- System) • Heizen / Kühlen mit -Rohr-System • Lüftergeschwindigkeit: min / med / max oder auto •...
- Seite 17 Jaga Mina Clima Beam Option: Raumthermostate Heizen / Kuhlen Optie: Jaga Raumthermostat RDG.160T 12.8 2.85 • Betriebsarten: Komfort-, Energiespar- und Schutzbetrieb ART NR. • -Punkt oder DC ... V Steuerausgänge Betriebsspannung • ECM oder -stufige Ventilatorausgänge Leistungsaufnahme • Ventilatordrehzahl automatisch oder manuell Einstellbereich …...
- Seite 18 Hinweise zu unzulässigen Verwendungen: Betriebstechnische grenzwerte: Jaga Dynamic Clima Beam ist ein Klimagerät für den Innenbereich, um im Winter und im Eine Installation, die die angegebenen be- Sommer Heiz- oder Kühlleistung (Trockenkühlung) zu liefern. Jede andere Form der Nutzung triebstechnischen Grenzwerte nicht erfüllt,...
-
Seite 19: Aufhängepunkte
Jaga Mina Clima Beam Installation Installation: Konsolen mit Aufhängepunkten (mit Nieten am Gehäuse befestigt): Jaga Mina Clima Beam wird fertig vormon- L 080 > 160 tiert geliefert: • Das Gerät ist mit Halterungen mit per- ≥ 10 cm forierten Aufhängepunkten zur Befes- tigung eines Aufhängesystems ausge-... -
Seite 20: Elektrischer Anschluss
Jaga Mina Clima Beam Elektrischer Anschluss Elektrischer Anschluss: Jaga Dynamic Product Controller (JDPC) • Standardmäßig ist der Jaga Clima Beam mit dem JDPC ( DPC.KB ) ausgestattet. Dieser Controller ist angeschlossen und vorprogrammiert. Fabrikseinstellungen: Geschwindigkeit Elektronische Drehzahlsteuerung mit - V-Signal (GLT): •... -
Seite 21: Wasserdichte Kabelverbindung Anschliessen
Jaga Mina Clima Beam Elektrischer Anschluss Wasserdichte Kabelverbindung anschliessen: Verwenden sie immer den Hauptschalter, um die Stromversorgung abzuschalten Lösen Sie das Verbindungsteil. Ziehen Sie die Teile ausein- Legen Sie das mitgelieferte Lockern Sie... den Kern. ander. Werkzeug auf den Verbindungs- kern. -
Seite 22: Installationsvorbereitung
Jaga Mina Clima Beam Installationsvorbereitung Die Geräte wurden von Jaga ausführlich auf Funktion und Leistung getestet und werden in einwandfreiem Zustand an den Kunden geliefert.Nur wenn das Handbuch vollständig eingehalten wird, können Fehler verhindert und eine problemlose Verwendung ermöglicht werden. Lesen Sie das beiliegende Handbuch sorgfältig durch und befolgen Sie die Anweisungen zur korrekten Installation und zum korrekten Betrieb des Produkts. -
Seite 23: Beispiel: Jaga Mina Clima Beam Typ
Jaga Mina Clima Beam Beispiel: Jaga Mina Clima Beam Typ 20 Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt. -
Seite 24: Ausschreibungstext Clima Beam
Raumthermostate Heizen-Kühlen: JRT / JRT TW wifi (Unterputz) / JRT (Aufputz) / RDG Vorteile: • Schnelles System - Dieses Jaga DBE System ist schnell und komfortabel, Lagerbedingungen: • Hohe Leistung – Volt regelbar Die verpackten Geräte müssen an einem trockenen Ort gelagert •... -
Seite 25: Ersatzteile
Jaga Mina Clima Beam Ersatzteile Ersatzteile Hinweis: Für den Aust usch defekter Tei e, kont ktieren Sie den Inst teur ...und prüfen Sie die gemeinen J g G r ntiebestimmungen.. Länge (cm) ART.NR Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt. - Seite 26 Jaga Mina Clima Beam Dieses Info-Blatt ist treu dem letzten Stand unserer Produkte erstellt worden. Da die Entwicklung sowie die Erneuerung der Produkte zeitlos weiter geht, sind alle Angaben bei eventuellen Änderungen unter Vorbehalt. Jaga N.V., Verbindingslaan , B- Diepenbeek Tel.: + , Fax: + , info@jaga.be.
