2.3 Ausführungsvarianten
X4
D16 D15 D14 D13 D12 D11 D10 D9
X1
X5
D17 D18
X2
D1 D2 D3 D4 D5 D6 D7 D8
X3
Variante 1

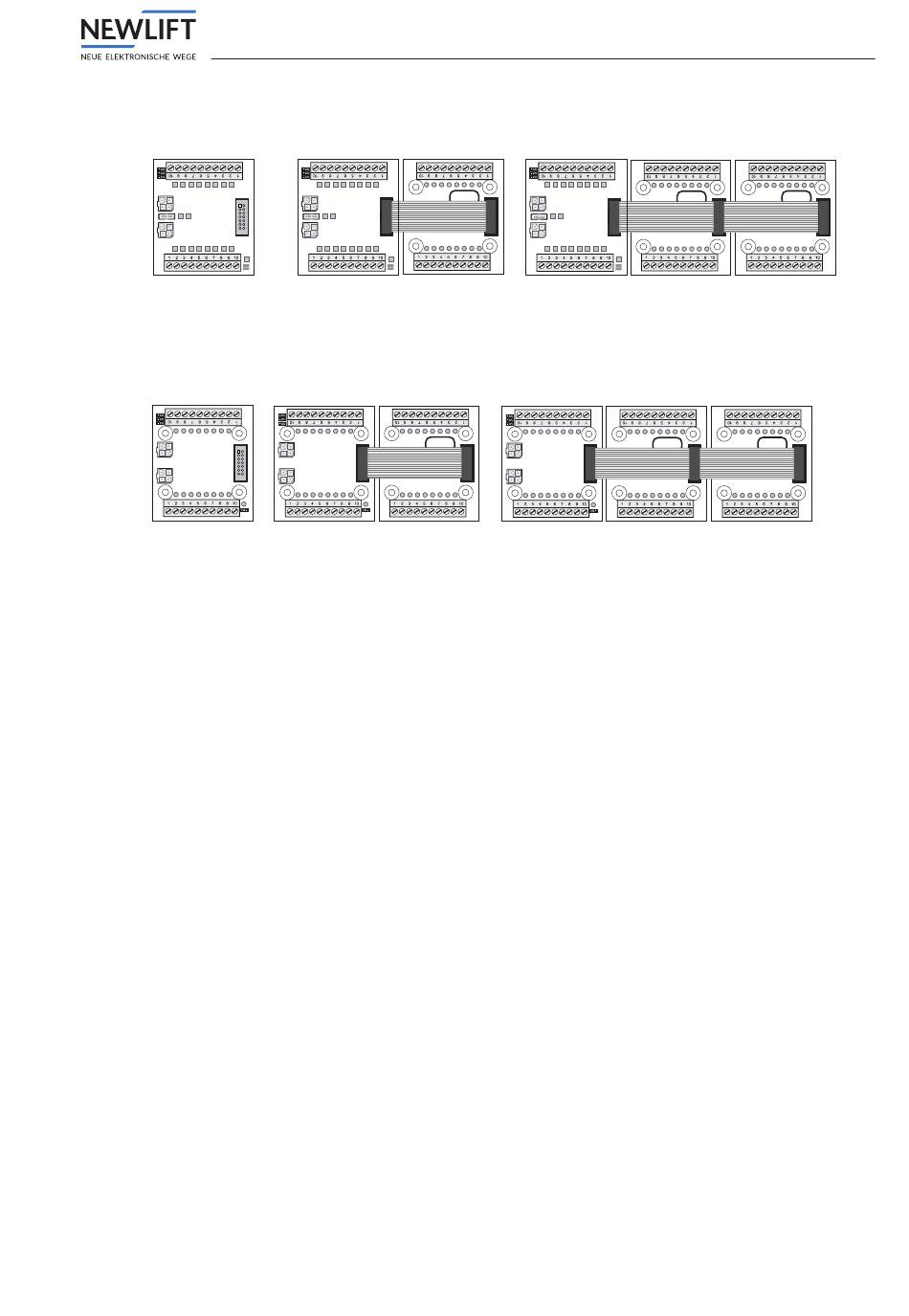

Ausführungsvarianten des RIO-2 Moduls mit Hardwareversion 2
Variante 1
Ausführungsvarianten des RIO-2 Moduls mit Hardwareversion 1
Variante 1: 16 frei programmierbare I/O-Ports
Es ist nur ein Master mit aktivem LON-Knoten vorhanden. Der Master wird nicht besonders
gekennzeichnet.
Variante 2: 32 frei programmierbare I/O-Ports
Neben dem Master wird zusätzlich ein Slave eingesetzt, der keinen LON-Knoten besitzt und vom
Master angesteuert wird. Der Slave ist durch einen Aufkleber mit der Bezeichnung S gekennzeichnet
und wird mit dem beigelgten Flachbandkabel mit dem Master verbunden.
Variante 3: 48 frei programmierbare I/O-Ports
Neben dem Master werden zusätzlich zwei Slaves eingesetzt, die keinen LON-Knoten besitzen und
vom Master angesteuert werden. Die Slaves sind durch einen Aufkleber mit der Bezeichnungen S1
bzw. S2 gekennzeichnet. Mit den beigelegten Flachbandkabeln werden Master, Slave 1 und Slave 2
verbunden.
Handbuch RIO-2
X4
D16 D15 D14 D13 D12 D11 D10 D9
X1
X5
D17 D18
X2
D1 D2 D3 D4 D5 D6 D7 D8
X3
Variante 2
S
Variante 2
X4
D16 D15 D14 D13 D12 D11 D10 D9
S
X1
X5
D17 D18
X2
D1 D2 D3 D4 D5 D6 D7 D8
X3
Variante 3
Variante 3
S2
S1
S1 S2
