Inhaltszusammenfassung für NEWLIFT RIO-2

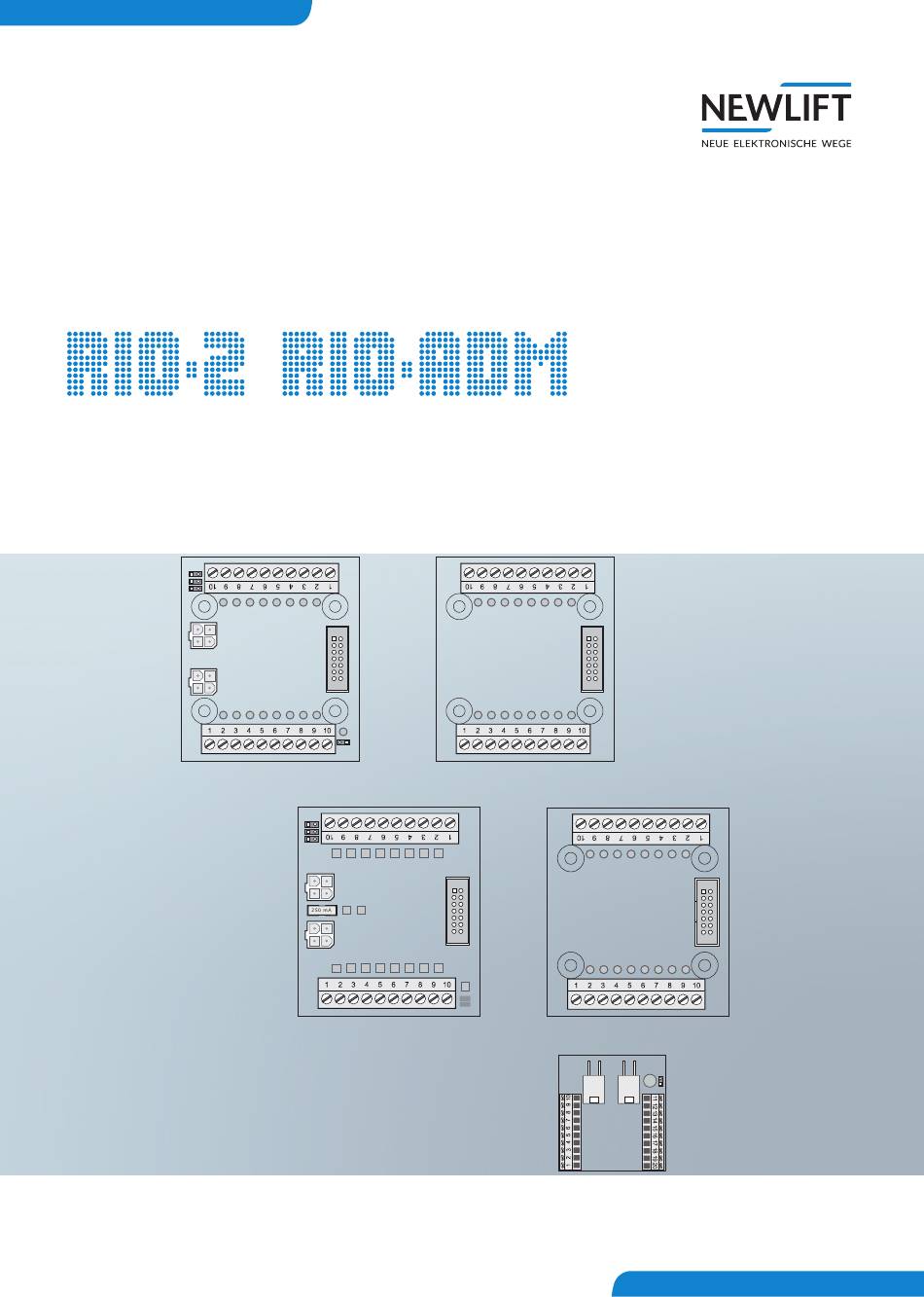

- Seite 1 HANDBUCH I/O Erweiterungsmodule D16 D15 D14 D13 D12 D11 D10 D9 D17 D18 D4 D5 D6 D7 D8...
-
Seite 2: Hersteller
KH / TB Letzte Änderung 16.11.2020 AME Freigabe 16.11.2020 AL Hardwareversion RIO-2 Version 1.1 / 2.0 und ADM / ADM-3 Dokumentnummer hb_RIO-2_2020-08_de © NEW LIFT Steuerungsbau GmbH, 2020. Copyright Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, auch die des Nachdrucks, der Vervielfältigung, der Übersetzung und der Modifizierung, im Ganzen oder in Teilen sind dem Herausgeber vorbehalten. -
Seite 3: Inhaltsverzeichnis
Verwendete Abkürzungen, Zeichen und Symbole Darstellungsarten Weiterführende Informationen So erreichen Sie uns RIO-2 Einsatzbereich Technische Daten Ausführungsvarianten 2.4 Anschlußbelegung und Konfiguration 2.4.1 Klemmleisten und Steckbuchsen 2.4.2 Jumper Montage und Verdrahtung RIO-ADM Technische Daten 3.2 Anschlußbelegung und Konfiguration 3.2.1 Klemmleisten und Steckbuchsen 3.2.2 Jumper 3.2.3 Leuchtdiode Handbuch RIO-2... -
Seite 4: Allgemein
Dieses Zeichen befindet sich vor wissenswerten Informationen. Darstellungsarten Darstellungsart Bedeutung › Bezeichnungen von Schaltern und Stellteilen Fett › Eingabewerte › Bildunterschriften Kursiv › Querverweise › Bezeichnungen von Funktionen und Signalen › Produktnamen › Hinweise Fett kursiv › Systemmeldungen der Steuerung Schriftart LCD Handbuch RIO-2... -
Seite 5: Weiterführende Informationen
So erreichen Sie uns Falls Sie trotz Zuhilfenahme dieser Anleitung Unterstützung benötigen, ist unsere Serviceline für Sie da: +49 89 – 898 66 – 110 Mail service@newlift.de Mo - Do: 08:00 – 12:00 und 13:00 – 17:00 08:00 – 15:00 Handbuch RIO-2... -
Seite 6: Rio
Steuerung verbunden. In einer Steuerung kann stets nur ein aktives RIO-2 Modul (Master) vorhanden sein, das über einen LON-Knoten verfügt. Darüber hinaus kann ein RIO-2 Master bis zu zwei Slaves steuern, die selbst keinen eigenen LON-Knoten besitzen, jedoch ebenfalls 16 programmierbare Ein-/Ausgänge zur Verfügung stellen. -
Seite 7: Ausführungsvarianten
D7 D8 D4 D5 D6 D7 D8 Variante 1 Variante 2 Variante 3 Ausführungsvarianten des RIO-2 Moduls mit Hardwareversion 2 Variante 1 Variante 2 Variante 3 Ausführungsvarianten des RIO-2 Moduls mit Hardwareversion 1 Variante 1: 16 frei programmierbare I/O-Ports Es ist nur ein Master mit aktivem LON-Knoten vorhanden. Der Master wird nicht besonders gekennzeichnet. -
Seite 8: Anschlußbelegung Und Konfiguration
LON-Bus EIA-485 LON-Bus A EIA-485 LON-Bus B 24 V Die gelbe Service-LED signalisiert durch ein kurzes Aufleuchten beim Einschalten der Spannungsversorgung die Bereitschaft des RIO-2 Masters. Blinkt die LED dauerhaft liegt ein Fehler vor. RIO-2 X3 Funktion Master Funktion Slave 1... -
Seite 9: Jumper
35-88120 RIO-2 V1.1 Slave 2 RIO-2 Slave 2 mit Flachbandkabel für 1 Master und 2 Slaves Die Verdrahtung der Anschlussvarianten 2 und 3 werden gemäß der Skizze in „2.3 Ausführungsvarianten“ auf Seite 7 ausgeführt. Bei der Anschlussvariante 3 wird das bei Slave S1 beiliegende 14-adrige Flachbandkabel nicht benötigt, da beide Slaves mit dem bei Slave S2... -
Seite 10: Rio-Adm
50 x 54 x 20 mm Temperaturbereich: Lagerung & Transport / Betrieb -20 – +70 °C / ±0 – +60 °C Relative Luftfeuchtigkeit: Lagerung & Transport / Betrieb +5 – +95 % / +15 – +85 % (nicht kondensierend) Platinenzeichnung RIO-ADM-3 Platinenzeichnung RIO-ADM Handbuch RIO-2... -
Seite 11: Anschlußbelegung Und Konfiguration
RIO-ADM Anschlußbelegung und Konfiguration 3.2.1 Klemmleisten und Steckbuchsen RIO-2 X1 & X2 LON-Bus Kabelfarbe EIA-485 LON-Bus A schwarz EIA-485 LON-Bus B weiß 24 V violett RIO-ADM RIO-ADM RIO-ADM RIO-ADM RIO-ADM RIO-ADM 8 .. 19 20 .. 31 32 .. 43 44 .. 55 56 .. 67 68 .. 79... - Seite 12 NOTIZEN...
