Das I/O-Erweiterungsmodul (Remote I/O) RIO-2 stellt 16 programmierbare Ein-/Ausgänge an jeder
beliebigen Stelle des LON-Busses zur Verfügung. Über den LON-Bus ist das RIO-2 mit der FST-2
Steuerung verbunden. In einer Steuerung kann stets nur ein aktives RIO-2 Modul (Master) vorhanden
sein, das über einen LON-Knoten verfügt. Darüber hinaus kann ein RIO-2 Master bis zu zwei Slaves
steuern, die selbst keinen eigenen LON-Knoten besitzen, jedoch ebenfalls 16 programmierbare
Ein-/Ausgänge zur Verfügung stellen. Somit können bei Vollausbau in einer Steuerung bis zu 48
programmierbare Ein-/Ausgänge verwendet werden. RIO-2 Module können mit Sondersoftware
auch als CUS-Module im Bereich Sondersteuerungen verwendet werden (siehe separate
Produktinformation).
2.2

Technische Daten

Beschreibung
Versorgungsspannung
Ausgänge
Länge x Höhe x Tiefe
Temperaturbereich: Lagerung & Transport / Betrieb
Relative Luftfeuchtigkeit: Lagerung & Transport / Betrieb
(nicht kondensierend)
J3
J2
J1
X3
RIO-2 Master

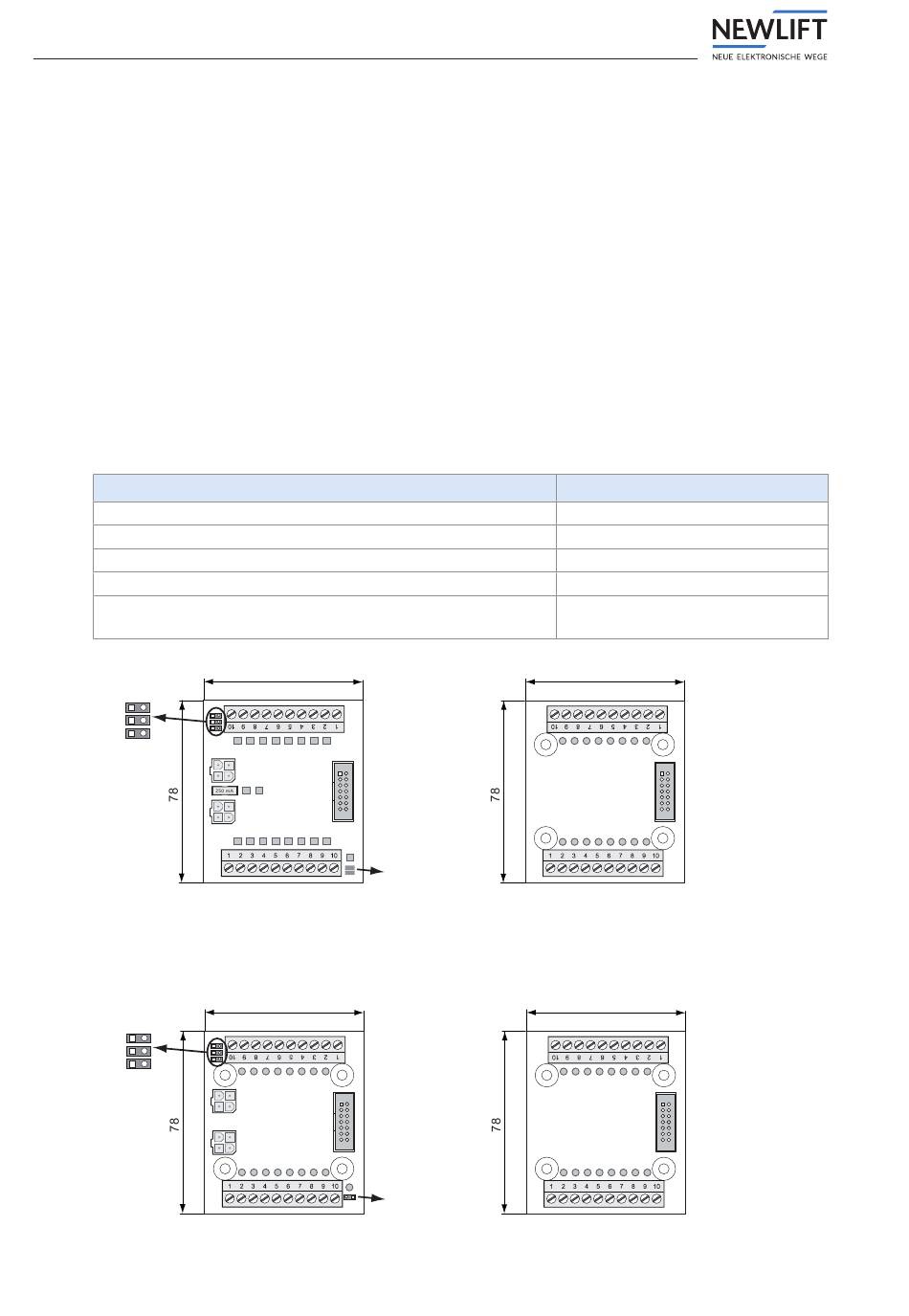

Platinenzeichnung RIO-2 V2
J3
J2
J1
RIO-2 Master
Platinenzeichnung RIO-2 V1
6
68
X4
D16 D15 D14 D13 D12 D11 D10 D9
X1
X5
D17 D18
X2
D3 D4 D5 D6 D7 D8
D1 D2
68
X4
X1
X5
X2
X3
X3
J0
Service
RIO-2 Slave 1 bzw. Slave 2
X3
Service
RIO-2 Slave 1 bzw. Slave 2
Wert
24 V DC ±10%
kurzschlussfest
68 x 78 x 56 mm
-20 – +70 °C / ±0 – +60 °C
+5 – +95 % / +15 – +85 %
68
X4
X5
68
X4
X5
Handbuch RIO-2
