Sommaire
1 Caractéristiques techniques
2. Mise en service, entretien et contrôle
3. Affichage et alarmes
4. Câblage et pontages
5 Dessins cotés
6. Schémas
1

Caractéristiques techniques

• Montage sur les issues de secours uniquement après accord des autorités compétentes!
• Bouton d'urgence avec rétroéclairage rouge, non bloquant, deux contacts forcés de type NF / NO
• 1 relais avec 2 contacts inverseurs 30V, 2A
• 4 entrées avec indicateurs d'état rouge, vert, jaune et vibreur sonore intégré (à tension négative)
• 9 cavaliers de pontage pour mise en circuit spécifique de bouton d'urgence, de relais, de voyant LED ou de vibreur
sonore
• Résistance des contacts: bouton d'urgence 1,2A / contact anti-sabotage 30V, 50mA
• Bornes à fiche avec raccordements à visser
• Tension de service: 12-24 VDC, ± 10%, max. 200 mA
• Courant d'entrée relais, LED, vibreur sonore: max. 5 mA
• Courant de sortie bornes 12, 13: 1.2 A
• Classe de protection: IP 20
• Plage de température en fonctionnement: -10 à +40°C, sans condensation
• Plage de température en entreposage: -20 à +60°C
• Adapté aux boîtiers à encastrer CH ou cadres en applique APR1-G55, APR1-W55,
APR2-G55 et APR3-G55 (dessins cotés sur bsw.swiss)
2

Mise en service, entretien et contrôle

• Montage et mise en service assurés exclusivement par des spécialistes autorisés.
• Mettre le bouton d'urgence hors tension avant tout travail réalisé sur l'appareil.
• Prévoir une révision et un contrôle avec attestation au moins une fois par an par un spécialiste.
• Matériels à monter et faire fonctionner conformément aux spécifications DES et CEM.
• Les représentations peuvent différer du matériel livré.
• Se reporter à notre document «Conditions générales de vente, de livraison et d'exécution».
3 Affichage et alarmes

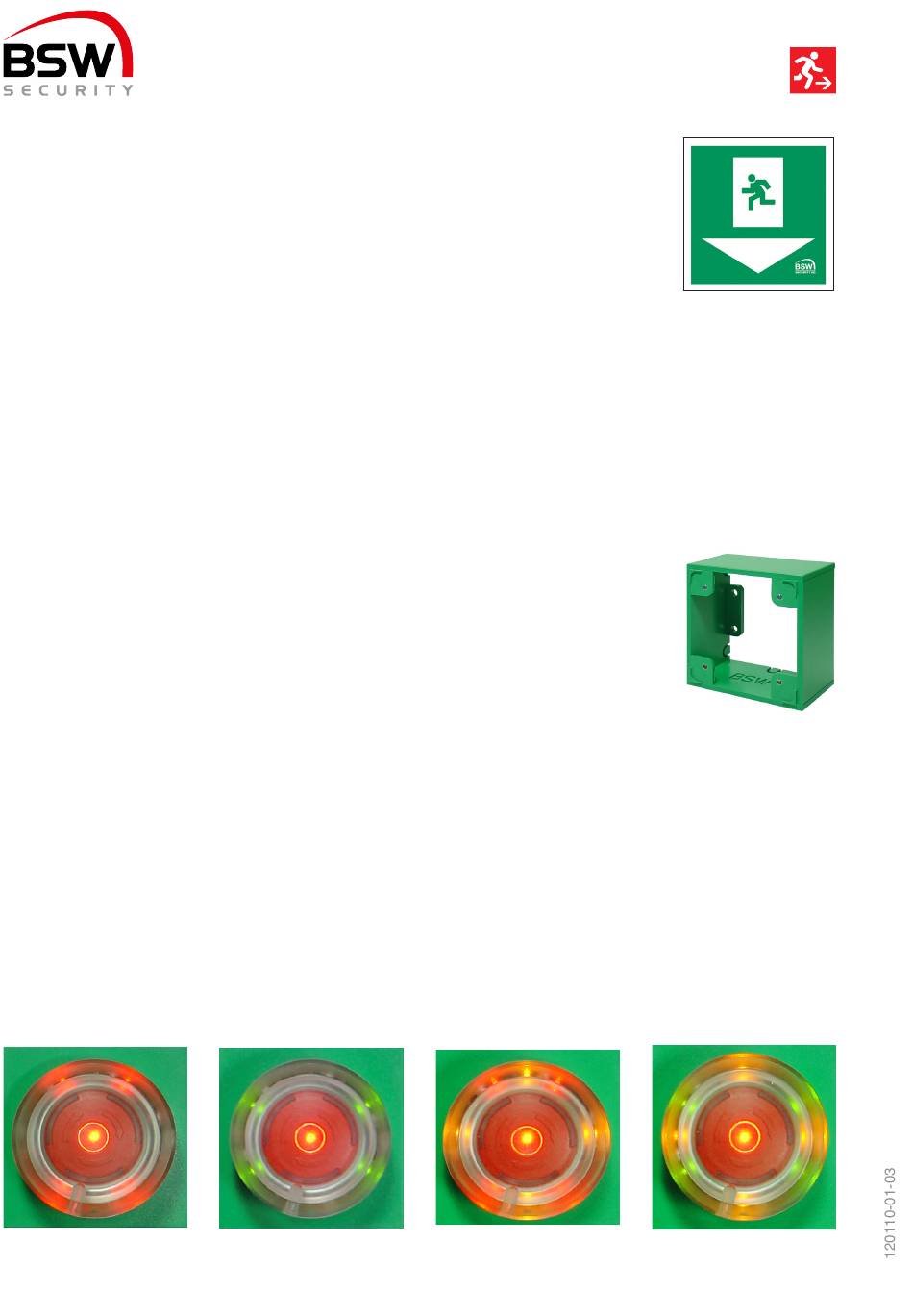

Le bouton d'urgence est doté d'un éclairage rouge permanent ainsi que de LED supplémentaires indiquant les états ci-après:
verrouillé rouge
8 Manuel bouton d'urgence à impulsion avec relais et LED (ouverture - fermeture)
déverrouillé vert
8
8
8
9
11
12
alarme porte fermée
rouge / jaune
L'autocollant «bouton d'urgence, en
bas» est fourni avec
NTRIMP1x-1OSxxx.
alarme porte ouverte vert
/ jaune
bsw.swiss
