1
Technische Daten
• Einbau bei Fluchtwegen nur mit Zustimmung der zuständigen Behörde!
• Nottaste rot hinterleuchtet nicht rastend mit zwei zwangsgeführten Kontakten (Öffner/Schliesser)
• 1 Relais mit 2 Umschaltkontakten 30V, 2A
• 4 Eingänge mit Zustandsanzeigen rot, grün, gelb und integriertem Summer (minusgesteuert)
• 9 Steckbrücken für individuelle Verschaltung von Nottaster, Relais, LEDs und Summer
• Kontaktbelastbarkeit: Nottaster 1.2A / Sabotagekontakt 30V, 50mA
• Steckklemmen mit Schraubanschlüssen
• Betriebsspannung: 12-24VDC, ± 10%, max. 200mA
• Eingangsstrom Relais, LED's, Summer: max. 5mA
• Ausgangsstrom Klemmen 12, 13: 1.2A
• Schutzklasse: IP20
• Temperaturbereich in Betrieb: -10 bis +40°C, nicht kondensierend
• Temperaturbereich bei Lagerung: -20 bis +60°C
• Passend für CH-Einlasskasten oder aP-Rahmen APR1-G55, APR1-W55, APR2-G55 &
APR3-G55 (Masszeichnungen auf bsw.swiss)
2
Inbetriebsetzung, Wartung und Kontrolle
• Montage und Inbetriebsetzung dürfen nur durch autorisierte Fachkräfte durchgeführt werden.
• Bei Arbeiten am Nottaster ist dieser stromlos zu schalten.
• Der Nottaster bedarf einer mindestens einmal jährlichen Wartung und Prüfung mit Bescheinigung durch eine Fachkraft.
• Diese Produkte sind ESD- und EMV-konform zu behandeln, einzubauen und zu betreiben.
• Abbildungen können von den realen Produkten abweichen.
• Es gelten unsere allgemeinen Verkaufs-, Liefer- & Ausführungsbedingungen.
3

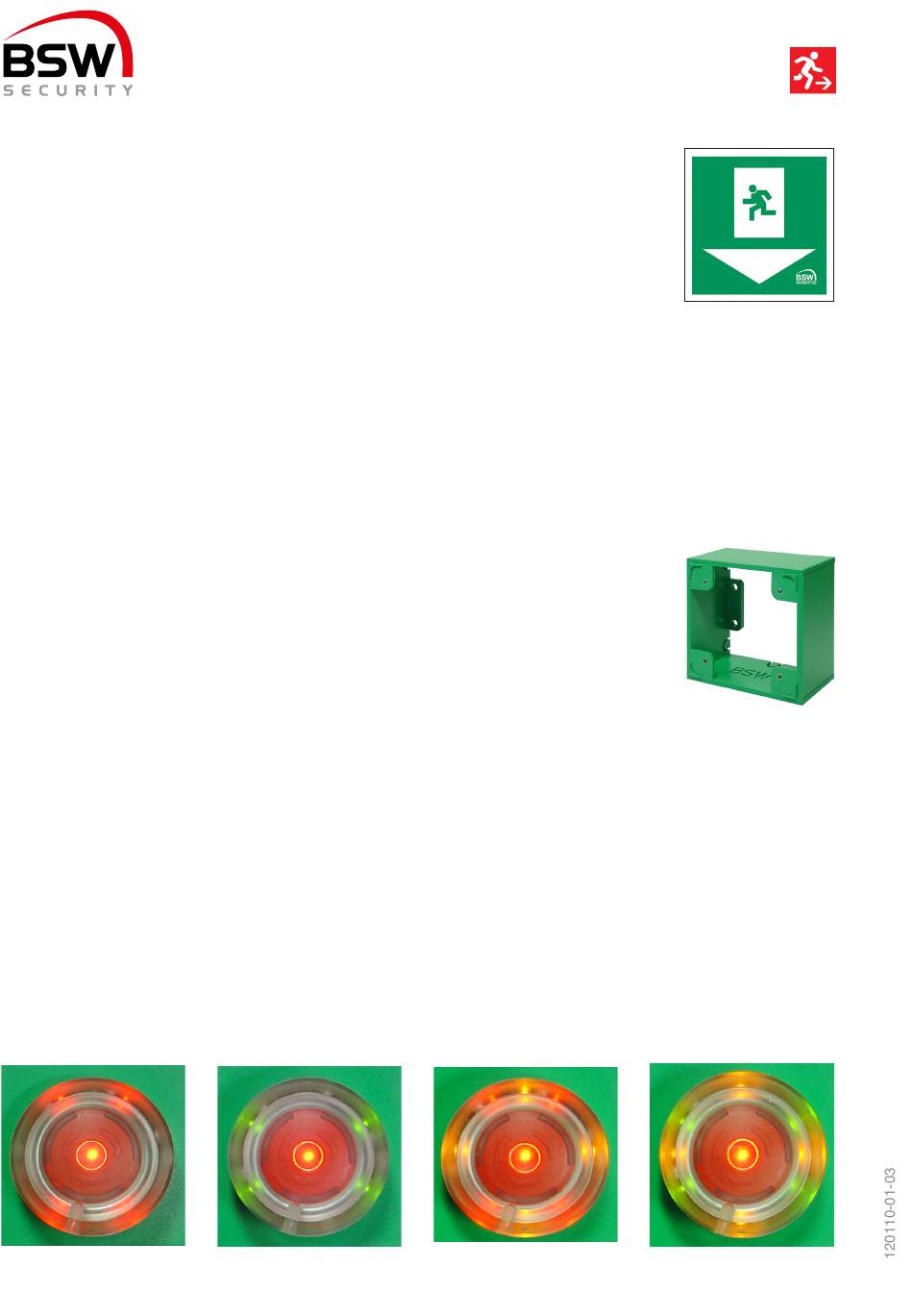

Anzeigen und Alarme
Der Nottaster ist permanent rot beleuchtet und mit den zusätzlichen LEDs für folgende Statusanzeigen versehen.
Verriegelt rot
2
Entriegelt grün
Anleitung Nottaster Impuls mit Relais und LED (Öffner - Schliesser)
2
2
2
3
5
6
Alarm Tür zu rot / gelb
„Hinweiskleber Nottaste, unten"
liegt bei NTRIMP1x-1OSxxx bei.
Alarm Tür offen grün / gelb
bsw.swiss
