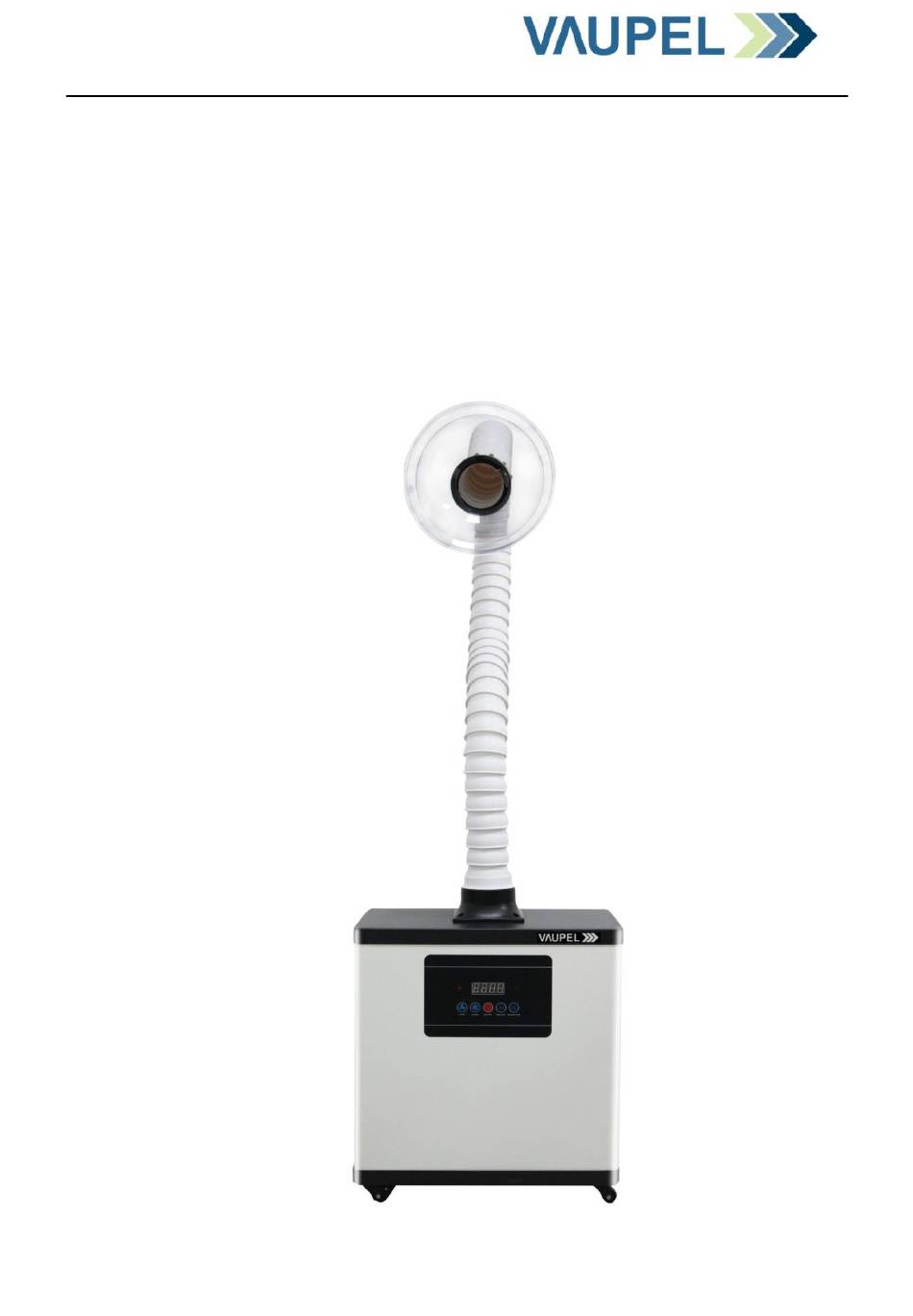

- Seite 1 Bedienungsanleitung Aerosolabsaugung Typ: LAB-1M...
-
Seite 2: Produktbeschreibung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung durch. Produktbeschreibung Der Feinstaub und Aerosolabscheider Typ LAB-1M ist von international anerkannten Instituten nach CE und PONY (amerikanische Norm) geprüft und zertifiziert. Siehe unten: Arbeitsplatzergonomie Vaupel Heidmarkstraße 5... -
Seite 3: Lieferumfang
Der Feinstaub und Aerosolabscheider Typ LAB-1M findet Einsatz bei medizinischen Anwendungen z.B. beim Zahnarzt, aber auch im Labor und überall, wo Feinstaub, Aerosole, Gase und Rauch am Arbeitsplatz erfasst und absorbiert werden soll, ist diese Filteranlage im Einsatz. ACHTUNG: KEINE... - Seite 4 Keine erkennbaren Beschädigungen sind vorhanden. Der Ein-Aus Schalter steht auf “off”. Die Filter sind ordnungsgemäß verbaut. Die Filteranlage hat einen sicheren Stand. ACHTUNG: INBETRIEBNAHME BEDIENUNGSANLEITUNG LESEN! Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Vor Nutzung der Anlage folgende Sicherheitshinweise lesen: 1. Die Stromversorgung muss über eine Erdung verfügen. 2. Nur Fachpersonal darf die Filteranlage öffnen. 3. In der Filteranlage ist mit lebensgefährlichem Strom zu rechnen. Bevor die Anlage geöffnet wird, immer den Netzstecker ziehen. Ein Ausschalten der Anlage reicht hier nicht aus. -
Seite 6: Inhaltsverzeichnis
Inhalt 1. Aufbau und Abmessung 2. Technische Daten 3. Bedienung 3.1 Filteraustausch 3.2 Montage Absaugarm 3.3 Bedienungsanleitung 4. Fehlerbehebung/ Störungsbeseitigung 5. Pflege und Benutzung der Filter 6. Zubehör... -
Seite 7: Aufbau Und Abmessung
1. Aufbau und Abmessungen Anschlussflansch Φ75mm Steuerung Filterdeckel Vorfilter Verschluss Mittelfilter Handgriff Gehäuse Hauptfilter Ein-Aus-Schalter für LAB-1F, LAB-2D und LAB-2W 242 mm 436 mm Luftstromregler/ Potentiometer (nur LAB-1F) Luftauslass Stecker Anschluss +Ein – Aus-Schalter... -
Seite 8: Technische Daten
2. Technische Daten Model LAB-1F LAB-2D Parameter φ75mm*2 φ75mm Flansch Ansaugstutzen Flansch Anschlussspannung AC 220V 1Ph, 50 Hz AC 220V 1Ph, 50 Hz Leistung 210W 210W Strömung 18m/s 2×14 m/s Stutzen 0.1μm 0.1μm Abscheidegrad 99.997% 99.997% ＜ ＜ Geräuschpegel 50dB 50dB Armlänge (Zubehör) 1.4m... -
Seite 9: Handhabung
3. Handhabung 3.1 Filterwechsel Schalten Sie das Gerät über den Schalter ab und ziehen Sie den Stecker von der Maschine, so wird ein unbeabsichtigtes Anlaufen der Maschine gewährleistet. Öffnen Sie den Filterdeckel an den seitlichen Schnellverschlüssen. Entfernen Sie die gebrauchten Filter, hierbei ist es wichtig die Wechselintervalle zu beachten. -
Seite 10: Anbringen Der Absaugarme
3.2 Anbringen der Absaugarme Die Arme sind passgenau in die Flanschhalterung zu stecken, durch leichtes Drehen gelingt dies einfach. Siehe Abb.: Um die Arme und somit die Absaugtrichter nahe an die Entstehungsstelle zu bringen, sind diese durch leichtes Drehen und Biegen zu formen. -
Seite 11: Bedienungsanleitung
◆ Achten Sie auf Querströmungen, z.B. durch Fenster oder Lüfter, dies kann die Erfassung der Schadstoffe beeinträchtigen. 3.3 Betriebsanleitung für LAB-1M 1. Stecken Sie den Netzstecker in die Steckdose und prüfen Sie, ob dieser richtig passt. 2. Schalten Sie den Netzschalter ein. (Bild 1). - Seite 12 （ Bild 1) (Bild 2) Digital Display Alarm Anzeige Alarm Optische Anzeige für Leistungsstufen Fernbedienungs- empfänger Receiver Luftstrom verringern OK / Setting Luftstrom erhöhen Ein/ Aus Schalter Time Set...
-
Seite 13: Beschreibung Der Tasten-Funktionen
Fernbedienung: Ein/Aus Schalter Luftstrom erhöhen OK / Setting Displaysperrung Time Set Luftstrom verringern Beschreibung der Tasten-Funktionen: Ein/ Aus Schalter Drücken Sie den Ein/Aus Schalter und die orangene LED leuchtet. Das Gerät beginnt zu arbeiten. Drücken Sie den Ein/Aus Schalter erneut erlischt die LED und das Gerät schaltet ab. (Achtung: Nehmen Sie das Gerät länger außer Betrieb, so schalten Sie den Hauptschalter aus und trennen Sie den Netzstecker von der Stromversorgung). -
Seite 14: Fehlerbehebung/ Störungsbeseitigung
zeigt die eingestellten Minuten an. H005 z.B. bedeutet, dass das Gerät nach 5 Minuten automatisch abschaltet. OK / Setting Meldet das Gerät einen Alarm, drücken Sie die OK/Setting-Taste, um das akustische Signal abzustellen. Im Normalzustand können Sie sich durch Drücken der Taste die Gesamtlaufzeit anzeigen lassen. Verriegeln des Control Panels Drücken Sie diese Taste während des Betriebs, so werden alle Tasten auf dem Bedienfeld der Maschine gesperrt. -
Seite 15: Pflege Und Benutzung Der Filter
dadurch sehr hoch. Das Gerät schaltet sich zum Selbstschutz automatisch ab. Lösung: Schalten Sie das Gerät aus und öffnen Sie die obere Abdeckung. Prüfen Sie ebenfalls, ob ein Fremdkörper den Absaugarm blockiert. Überprüfen Sie die Filter, reinigen, bzw. tauschen Sie diese aus. Stellen Sie den Luftstrom auf die kleinste Stufe und starten Sie das Gerät erneut. - Seite 16 Setzen Sie den Vorfilter EU4 Matte) auf den Feinstaubfilter (Mittelfilter F9). Die raue Seite zeigt nach oben zur Lufteinlassrichtung. Wenn der Vorfilter zu 70% mit Staub bedeckt ist und sich nicht mehr reinigen (ausklopfen) lässt, ersetzen Sie ihn durch einen Neuen. 2) Mittelfilter (Feinstaubfilter) Luftstrom Mit den kleinen Halteschlaufen nach oben, wird der Feinstaubfilter...
-
Seite 17: Zubehör
beeinträchtigt ist. 3) Hauptfilter Luftstrom Stellen Sie den Hauptfilter, im Inneren der Maschine, (H13-Filter mit Aktivkohle) mit dem Griff nach oben auf den Boden. Der Filter sollte getauscht werden, wenn Gerüche an die Umgebung abgegeben werden. 6. Zubehör Name Model Anmerkungen Bilder Zur Vorfiltrierung von groben... - Seite 18 99,97% Abscheidegrad bei Hauptfilter Partikeln 0.3µm größer. Mit dem quadratischen Erfassungstrichter können Rauch oder Staub direkt über der Tischplatte besser erfasst Absaugarm und abgesaugt werden. Der Erfassungstrichter Trichter ist 18 cm breit und 8 cm hoch. Er besteht aus biegsamen Silikon. Der Arm ist flexibel mit einer Länge von 1,4m.
- Seite 19 Letzte Wartung...
- Seite 20 Letzter Filterwechsel...
- Seite 21 Weitere Produkte aus der LAB Serie LAB-1W LAB-5.1D Für Absaugungen bei Laborarbeiten, fragen Sie diese gerne bei uns an.
