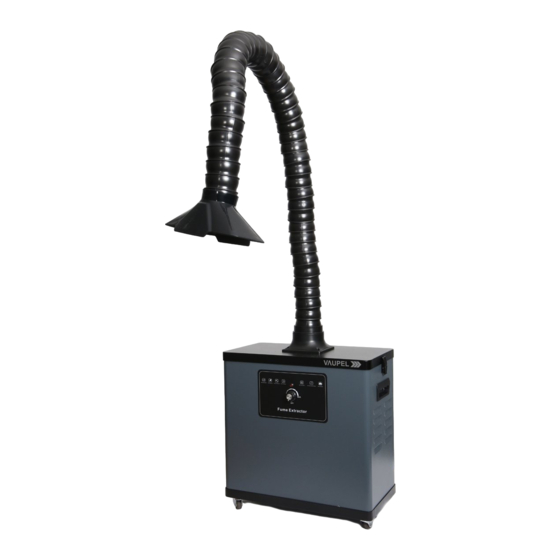

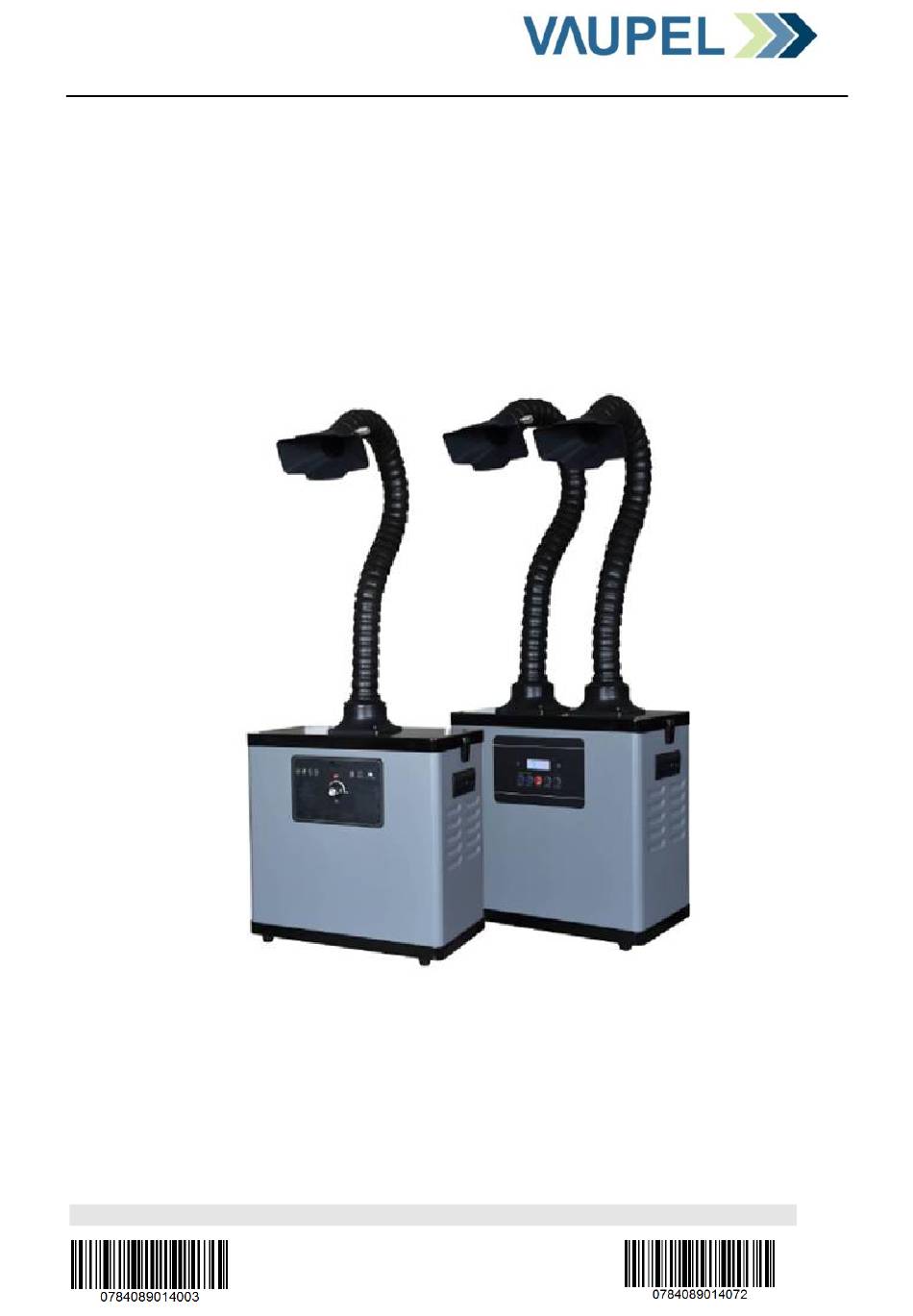

- Seite 1 Bedienungsanleitung Rauch- und Gasabsaugung Typ: LAB-1F und LAB-2D Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung durch. LAB-1F inkl. 1x Flex-Arm LAB-2D inkl. 2x Flex-Arm...
-
Seite 2: Produktbeschreibung
Produktbeschreibung Die Rauch- und Gasabscheider Typ LAB-1F und LAB-2F sind von international anerkannten Instituten nach CE und PONY (Amerikanische Norm) geprüft und zertifiziert. Siehe unten: Die Rauch- und Gasabsaugungen Typ LAB-1F und LAB-2D finden Einsatz beim Löten, Lasern, im Labor, bei medizinischen Anwendungen usw. -
Seite 3: Lieferumfang
In der Filtereinheit verbaut Mittelfilter 1 St F 7 Filter In der Filtereinheit verbaut. H-13 Filter, Einheit Hauptfilter 1 St. Aktivkohle, Filteranlage verbaut. Nachfilter. Fernsteuerung Nur für LAB-2D Infrarot Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800... - Seite 4 überprüft sein: Keine erkennbaren Beschädigungen sind vorhanden. Der Ein-Aus Schalter steht auf “off”. Die Filter sind ordnungsgemäß verbaut. Die Filteranlage hat einen sicheren Stand. Der Geschwindigkeitsregler (Nur LAB-1F) ist in der “off” Position. ACHTUNG: INBETRIEBNAHME BEDIENUNGSANLEITUNG LESEN! Arbeitsplatzergonomie Vaupel Heidmarkstraße 5...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Vor Nutzung der Anlage folgende Sicherheitshinweise lesen: 1. Die Stromversorgung muss über eine Erdung verfügen. 2. Nur Fachpersonal darf die Filteranlage öffnen. 3. In der Filteranlage ist mit lebensgefährlichem Strom zu rechnen. Bevor die Anlage geöffnet wird, immer den Netzstecker ziehen. Ein Ausschalten der Anlage reicht hier nicht aus. - Seite 6 Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800...
-
Seite 7: Inhaltsverzeichnis
Inhalt 1. Aufbau und Abmessung 2. Technische Daten 3. Bedienung 3.1 Filteraustausch 3.2 Montage Absaugarm 3.3 Bedienungsanleitung vom LAB-1F 3.4 Bedienungsanleitung vom LAB-2D 4. Fehlerbehebung/ Störungsbeseitigung 5. Pflege und Benutzung der Filter 6. Zubehör... -
Seite 8: Aufbau Und Abmessung
1. Aufbau und Abmessungen Anschlussflansch Ø 75mm Steuerung Filterdeckel Vorfilter Verschluss Mittelfilter Handgriff Gehäuse Hauptfilter Ein-Aus-Schalter für LAB-1F und LAB-2D 245 mm 420 mm Luftstromregler/ Potentiometer (nur LAB-1F) Luftauslass Netzgeräteanschlus sdose Netzschalter... -
Seite 9: Technische Daten
2. Technische Daten Model LAB-F1 LAB-D2 Parameters Ansaugstutzen Ø75mm Flansch Ø75mm*2 Flansch Anschlussspannung AC 230V 1Ph, 50 Hz AC 230V 1Ph, 50 Hz Leistung 200W Strömung 17m/s 2×11 m/s Stutzen 0.3μm 0.3μm Abscheidegrad 99.97% 99.97% ＜ ＜ Geräuschpegel 50dB 50dB Armlänge (Zubehör) 1.4M 1.4M... -
Seite 10: Handhabung
3. Handhabung 3.1 Filterwechsel Schalten Sie das Gerät über den Schalter ab und ziehen Sie den Stecker von der Maschine, so wird ein unbeabsichtigtes Anlaufen der Maschine gewährleistet. Öffnen Sie den Filterdeckel an den seitlichen Schnellverschlüssen. Entfernen Sie die gebrauchten Filter, hierbei ist es wichtig die Wechselintervalle zu beachten. -
Seite 11: Anbringen Der Absaugarme
3.2 Anbringen der Absaugarme Die Arme sind passgenau in die Flanschhalterung zu stecken, durch leichtes Drehen gelingt dies einfach. Siehe Abb: Um die Arme und somit die Absaugtrichter nahe an die Entstehungsstelle zu bringen, sind diese durch leichtes Drehen und Biegen zu formen. -
Seite 12: Bedienungsanleitung Vom Lab-1F
3.3 Betriebsanleitung für LAB-1F 1. Stecken Sie den Netzstecker in die Steckdose und prüfen Sie ob dieser richtig passt. 2. Schalten Sie den Netzschalter ein. (Bild 1). 3. Stellen Sie die Luftmenge am Einstellregler auf die von Ihnen benötigte Geschwindigkeit der Absaugung ein. (Bild 2). -
Seite 13: Bedienung
3.4 Bedienungsanleitung für LAB-2D Digital Display Alarm Anzeige Alarm Optische Anzeige für Leistungsstufen Fernbedienungs- empfänger Receiver Luftstrom verringern OK / Setting Luftstrom erhöhen Ein/ Aus Schalter Time Set Fernbedienung: Ein/Aus Schalter Luftstrom erhöhen OK / Setting Displaysperrung Time Set Luftstrom verringern... -
Seite 14: Beschreibung Der Tasten-Funktionen
Beschreibung der Tasten-Funktionen: Ein/ Aus Schalter Drücken Sie den Ein/Aus Schalter und die orange LED leuchtet. Das Gerät beginnt zu arbeiten. Drücken Sie den Ein/Aus Schalter erneut erlischt die LED und das Gerät schaltet ab. (Achtung: Nehmen Sie das Gerät länger außer Betrieb, so schalten Sie den Hauptschalter aus und trennen Sie den Netzstecker von der Stromversorgung.) Luftstrom erhöhen Betätigen Sie den Schalter während des Betriebs, erhöht sich der... -
Seite 15: Fehlerbehebung/ Störungsbeseitigung
4. Fehlerbehebung / Störungsbeseitigung ◆ Achtung: Bitte stellen Sie sicher, dass das Gerät vor der Überprüfung und Reparatur vom Stromkreis getrennt ist! Problem 1: Die Maschine funktioniert noch, aber der Luftstrom ist sehr schwach und die Saugkraft stark reduziert. Ursache: Der Lufteinlass ist blockiert oder ein Fremdkörper ist innerhalb des Absaugarms vorhanden. -
Seite 16: Pflege Und Benutzung Der Filter
uns. 5. Pflege und Benutzung der Filter Filter sind ein Verbrauchsmaterial und müssen von Zeit zu Zeit gereinigt oder ausgetauscht werden, damit ein einwandfreier Betrieb gewährleistet ist. 1) Vorfilter Luftrichtung Setzen Sie den Vorfilter EU 4 Matte) auf den Feinstaubfilter (Mittelfilter F7). - Seite 17 2) Mittelfilter (Feinstaubfilter) Luftstrom Mit den kl. Halteschlaufen nach oben, wird der Feinstaubfilter (Mittelfilter) im Inneren des Hauptfilters eingesetzt. Dieser Filter sollte sofort gereinigt, bzw. gewechselt werden, wenn die Saugleistung beeinträchtigt ist. 3) Hauptfilter Luftstrom Stellen Sie den Hauptfilter, im Inneren der Maschine, (H13-Filter mit Aktivkohle) mit dem Griff nach oben auf den Boden.
-
Seite 18: Zubehör
6. Zubehör Name Model Anmerkungen Bilder Zur Vorfilterung von groben Vorfilter Matte Partikeln. Feinstaub-Filter Filterklasse F7 mit 2,5 m² Filterfläche. Mittelfilter F7 Filter Dieser filtert feine gesundheitsschädliche Partikel zuverlässig aus. 99,5% Abscheidegrad Hauptfilter H 13 Partikeln 0.3µm größer. Mit dem quadratischem Erfassungstrichter können Rauch oder Staub direkt über der Tischplatte besser erfasst... - Seite 19 Notizen Seriennummer:...
- Seite 20 Letzte Wartung Letzter Filterwechsel...
