11 U-CONTROL UCA202 Bedienungsanleitung

5.1 Verkabelung

Um das UCA202 mit anderen Audiogeräten zu verbinden,
benötigen Sie handelsübliche Cinch-Kabel. Es besteht auch die
Möglichkeit ein Mono-Adapter-Kabel anzuschließen.
tip
sleeve
shield

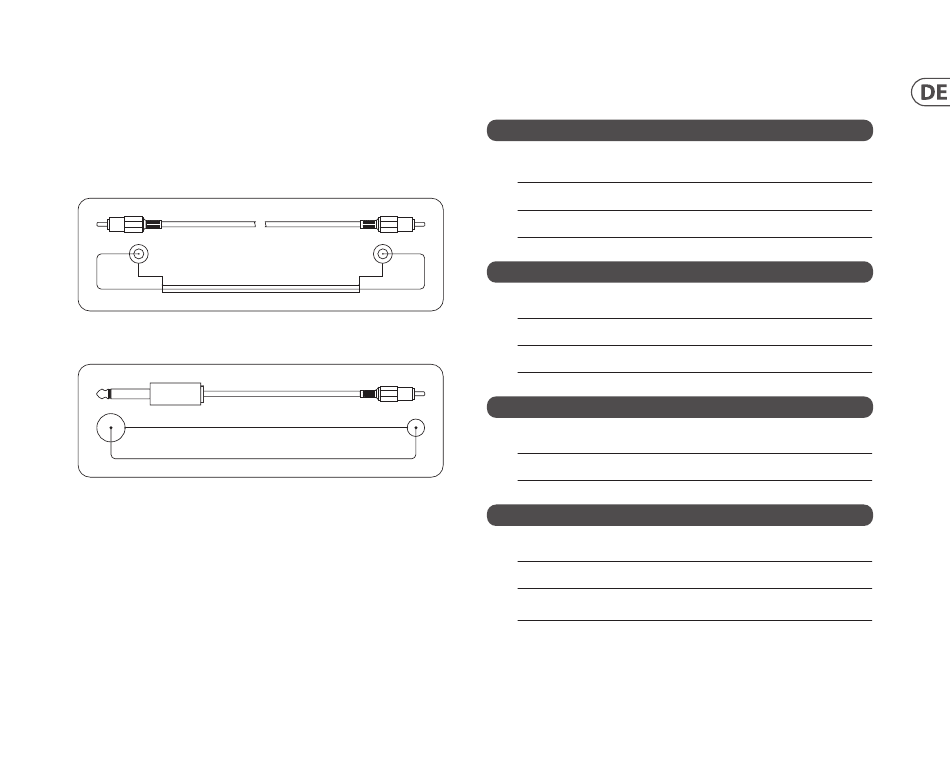

Abb. 5.1: Die Verdrahtung eines Cinchkabels
sleeve
tip
Abb. 5.2: Die Verdrahtung eines MONO Adapters
5.2 Kopfhöreranschluss
Das UCA 202 verfügt über einen Anschluss für einen Kopfhörer.
Hier können Sie jeden handelsüblichen Stereokopfhörer mit
3,5-mm-Stereoklinkenstecker anschließen.

6. Technische Daten

Line In
Connectors
Input impedance
Max. input level
tip
sleeve Line Out
Connectors
Output impedance
Max. output level
Digital Output
sleeve
Socket
tip
Output format
Phones Out
Socket
Output impedance
Max. output pegel
RCA, unbalanced
approx. 27 kΩ
2 dBV
RCA, unbalanced
approx. 400 Ω
2 dBV
Toslink, optical cable
S/PDIF
1⁄8" TRS stereo jack
approx. 50 Ω
-2 dBu, 2 x 3.7 mW @ 100 Ω
