Kabelbinder: 1 St.
Zur temporären Fixierung der Sicherungsschnur während der
Montage der Wandhalterung auf der Montagefläche.
Schraubenschlüssel A: 1 St.
Unterstützte Kameras
Die Wandhalterung und das Zubehör kann mit den folgenden
PTZ-Kameras verwendet werden:
Analoge PTZ-
TVP-2101, TVP-2102, TVP-2103, TVP-2104,
Kamera
TVP-2105, TVP-2106
TVP-4101, TVP-4102, TVP-4103, TVP-4104,
TVP-4105, TVP-4106
TVI PTZ-Kamera TVP-2401, TVP-2402, TVP-2403
TVP-4401, TVP-4402, TVP-4403
IP PTZ-Kamera
TVP-1101, TVP-1102, TVP-1103, TVP-1104,
TVP-1105, TVP-1106, TVP-1122
TVP-3101, TVP-3102, TVP-3103, TVP-3104,
TVP-3105, TVP-3106, TVP-3122
TVP-5102, TVP-5104, TVP-5105
Wandhalterung –
TVP-WM-CM TruVision PTZ-Eckmontageadapter
Zubehör
TVP-WM-CM TruVision PTZ-
Stangenmontageadapter
Installation
Ausführliche Anweisungen finden Sie in der
Installationsanleitung der zu installierenden PTZ-Kamera. Die
folgenden Voraussetzungen sind zwingend erforderliche
Sicherheitsvorkehrungen.
•
Die Wand muss dick genug sein, um die Dehnschrauben
zu installieren.
•
Stellen Sie sicher, dass die Wand stark genug für das
Achtfache des Gewichts der PTZ-Kamera und
Wandhalterung ist.
•
Installieren Sie die geeignete Sicherheitsschnur an der
Wandhalterung – abhängig von Art und Verbindungstyp
der Schnur (z. B. Kette, Clip oder Metallschlaufe).
Montieren Sie die PTZ vor deren Installation mithilfe der
Sicherungsschnur an der Wandhalterung.

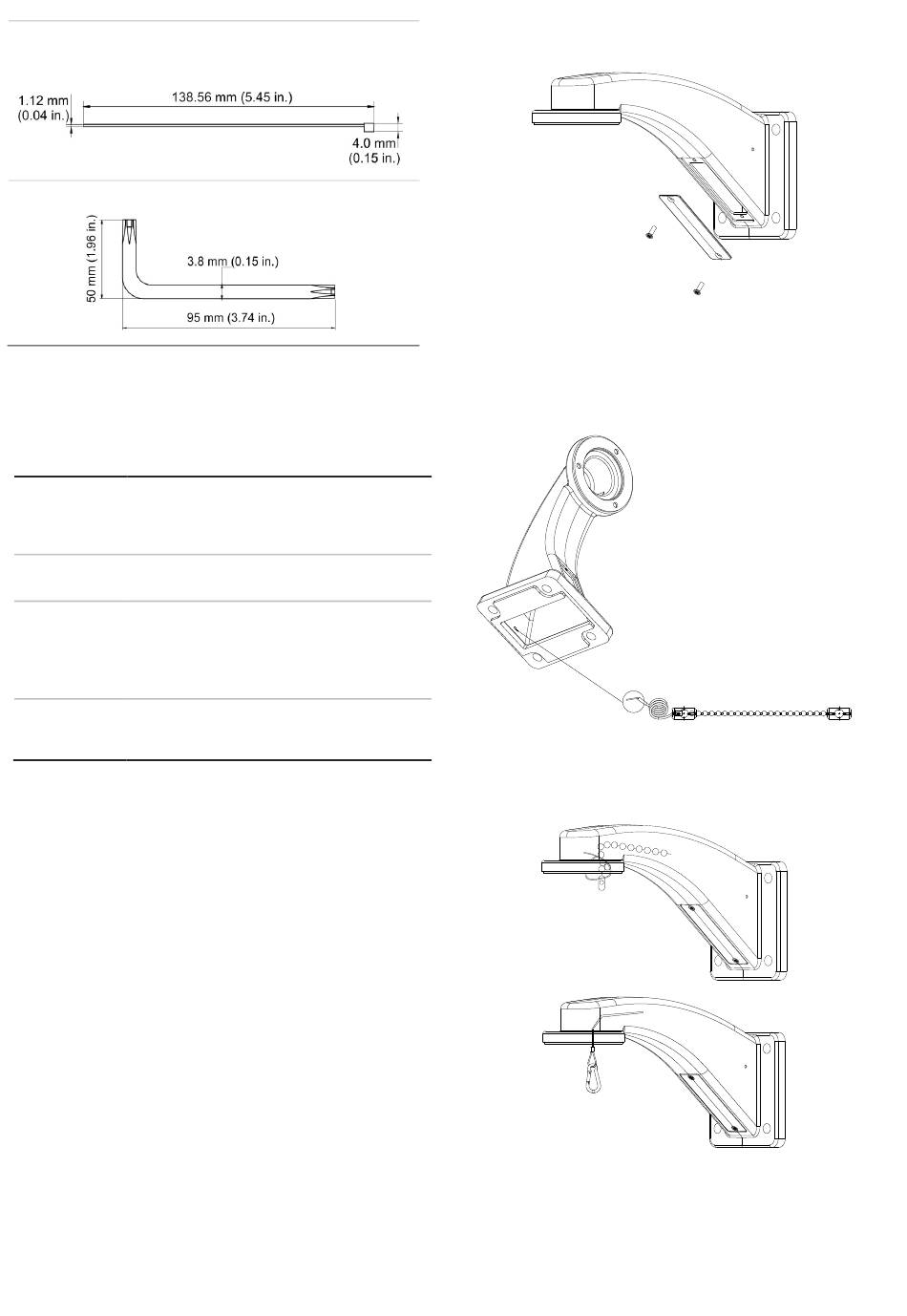

So montieren Sie die Sicherungsschnur A an der
Wandhalterung (TVP-WMB):
1.
Lösen Sie die zwei Schrauben mit Schraubenschlüssel A,
um die Abdeckung an der Unterseite der Wandhalterung
TVP-WMB zu entfernen. Montieren Sie die
2 / 3
Zugangsklappe erst dann an der Wandhalterung, wenn
Sie die Verbindungskabel vollständig verlegt haben.
2.
Befestigen Sie die geeignete Sicherheitsschnur an der
Wandhalterung (je nach Art der Verbindungsschnur kann
es sich um eine Kette, einen Clip oder eine Metallschlaufe
handeln), indem Sie die Schraube B in die
Gewindebohrung in Richtung der Basis der
Wandhalterung einführen.
3.
Verlegen Sie die Sicherungsschnur durch die
Wandhalterung TVP-WMB und fixieren Sie diese temporär
mit dem Kabelbinder, sodass diese an der Wandhalterung
übersteht.
So montieren Sie eine PTZ-Kamera an der Wandhalterung
(TVP-WMB):
1.
Wählen Sie die geeignete Position auf der Montagefläche.
Sorgen Sie auf der Montagefläche für eine
