Interlogix TVP-CCBWM Installationsanweisungen

TVP-CCBWM Kompakte Glockenbasis-PTZ-
Wandhalterung – Installationsanweisungen

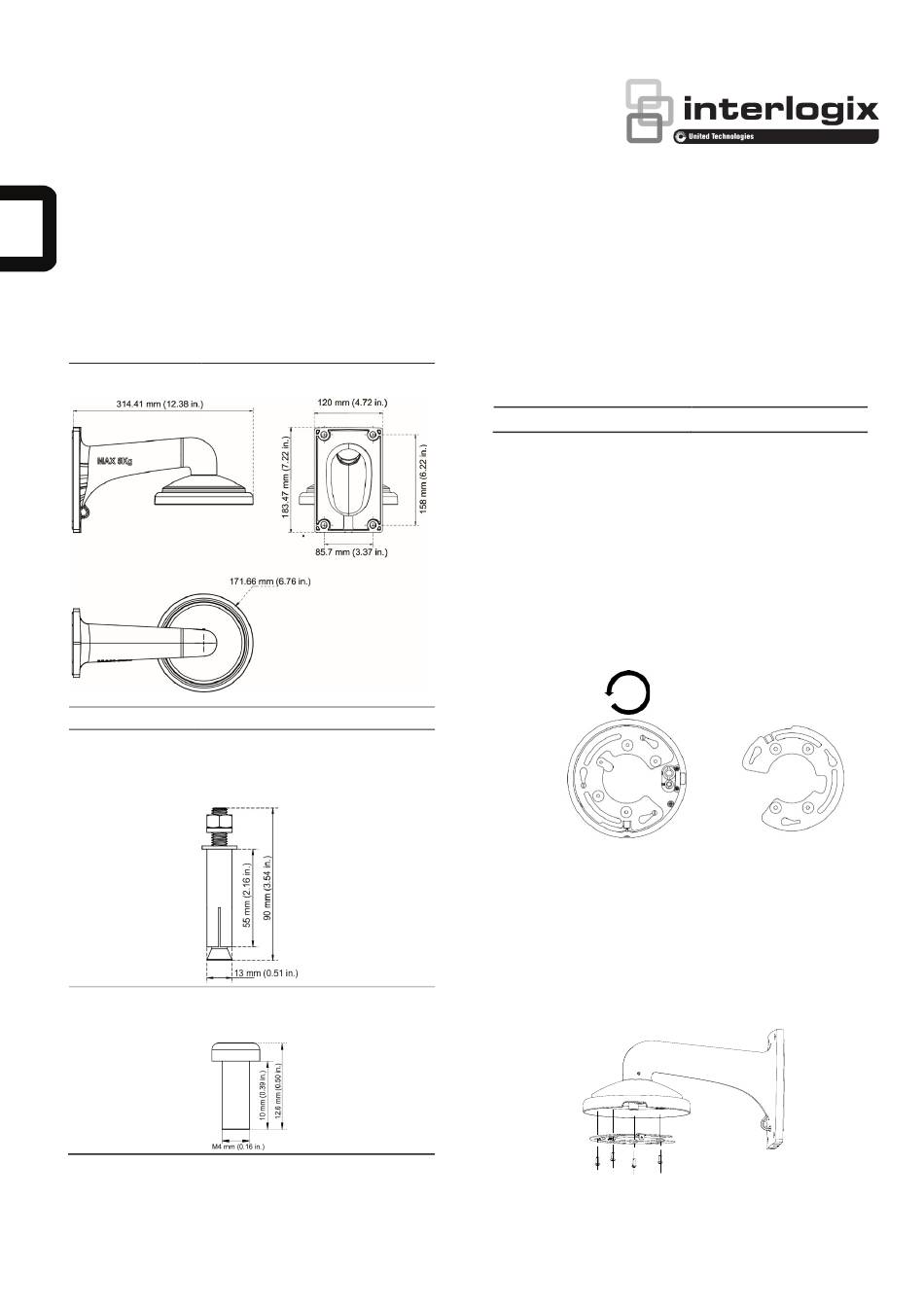

Spezifikationen
Abmessungen: 183.47 × 120 × 314,41 mm
Gewicht: 1120 g
Zubehör:
Spreizdübel: 4 St.
Für die Installation der Wandhalterung TVP-CCBWM auf der
Montagefläche.
Schraube A: 4 St.
Für die Installation der Montageplatte an der Wandhalterung
TVP-CCBWM.
P/N 1073436-EN • REV D • ISS 21SEP18
Unterstützte Kameras
Die kompakte Glockenbasis-PTZ-Wandhalterung kann mit
folgenden Kameras verwendet werden:
Kompakte IP-PTZ-Kamera:
Installation
So installieren Sie die PTZ-Kamera TVP-5103 mithilfe der
Wandhalterung TVP-CCBWM an einer Montagefläche:
1. Lösen Sie mit dem Torx-Schlüssel, der mit der PTZ
geliefert wurde, die Torx-Schraube an der Basis der PTZ.
Lösen Sie die drei Schrauben/Abstandshalter an der Basis
der PTZ-Kamera leicht und drehen Sie die
Metalladapterplatte gegen den Uhrzeigersinn, um sie von
der PTZ-Kamera zu trennen.
Öffnen
2. Setzen Sie die Metall-PTZ-Adapterplatte auf die
Glockenbasis-Wandhalterung. Der mit FRONT
gekennzeichnete Pfeil sollte von der Basis der
Wandhalterung weg zeigen. Befestigen Sie die
Adapterplatte mit Schraube A an der Wandhalterung.
Ziehen Sie Schraube A fest an. Andernfalls kann sich die
Dome-Kamera nicht ordnungsgemäß über die drei
Abstandshalter hinweg und der Schraubenkopf blockiert
die Drehbewegung.
TVP-5103
1 / 3
