Interlogix TVD-CB6 Installationsanweisungen

TVD-CB6-Glockenbasis – Installationsanweisungen

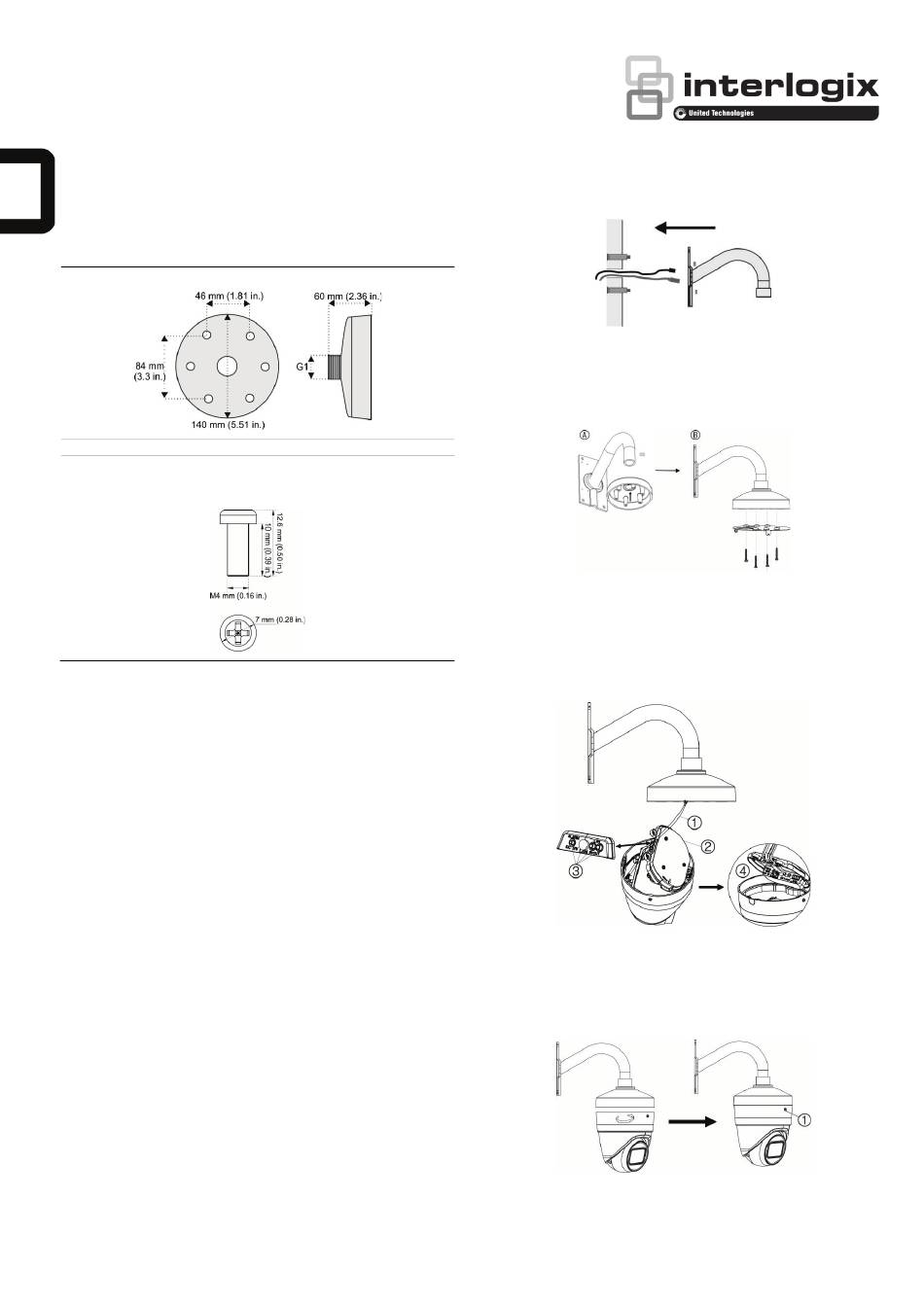

Abmessungen
Abmessungen:
Gewicht: 204 g
Zubehör:
Schraube A: 4 Stück
Zur Befestigung der Kameraadapterplatte an der Glockenbasis.
Unterstützte Geräte
• TVT-5608
• TVT-5609
• TVT-5610
• TVT-5611
• TVD-SNB-Schwanenhals-Wandhalterung
• TVD-PPB-Hängehalterung
• TVD-CBW-Glockenbasis-Wandhalterung
Installieren einer TVD-CB6-Glockenbasis an
einer Turret-Kamera
Zur Montage einer TVD-CB6-Glockenbasis an einer Turret-Kamera
benötigen Sie Folgendes:
• TVD-CB6-Glockenbasis
• Adapterplatte, im Lieferumfang der Turret-Kamera enthalten
• Befestigungsschrauben für Adapterplatte
So montieren Sie eine Turret-Kamera mit einer TVD-CB6-
Glockenbasis an einer TVD-SNB-Wandhalterung:
1. Führen Sie die Kamerakabel durch die Wandhalterung.
Befestigen Sie die Schwanenhals-Halterung mit den im
Lieferumfang enthaltenen Spreizdübeln an der Wand.
P/N 1073468-DE • REV A • ISS 21AUG18
2. Befestigen Sie die Glockenbasis an der Schwanenhals-Halterung
und ziehen Sie die Sicherungsschraube A fest (siehe Abbildung).
Befestigen Sie dann die Kameraadapterplatte (im Lieferumfang
der Kamera enthalten) mit der Schraube A an der Glockenbasis
(B).
3. Befestigen Sie die Sicherungsschnur (1) an der Metalllasche im
Inneren der Wandhalterung der Glockenbasis. Lösen Sie dann
die beiden Torx-Schrauben an der unteren Abdeckung (2) und
heben Sie diese an, um sie zu öffnen.
4. Entfernen Sie ggf. die Verschlussstopfen (3) und führen Sie die
Kamerakabel wie dargestellt durch die untere Abdeckung (4).
5. Ziehen Sie die Schrauben an der unteren Abdeckung fest, um sie
wieder an der Kamera zu befestigen.
6. Drehen Sie die Kamera im Uhrzeigersinn, um sie an der
Adapterplatte zu befestigen, und ziehen Sie dann die
Sicherungsschraube fest.
1. Sicherungsschraube
1 / 3
