Wandmontage
Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden
Tabelle.
Hinweis: Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/-
halterung. Wenden Sie sich für ein Wandmontageset oder einen
höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort.
Maximale
Lochmuster
Belastbar-
keit
23,7 kg
200 × 100 mm 235 × 135 × 2 mm
113,6 kg 400 × 200 mm 435 × 235 × 2 mm
Hinweis: Wandmontagesets werden separat verkauft.
1. Schalten Sie das Gerät aus und ziehen Sie alle Kabel.
2. Platzieren Sie das Gerät mit der Bildschirmseite nach unten auf einem flachen,
stabilen Untergrund.

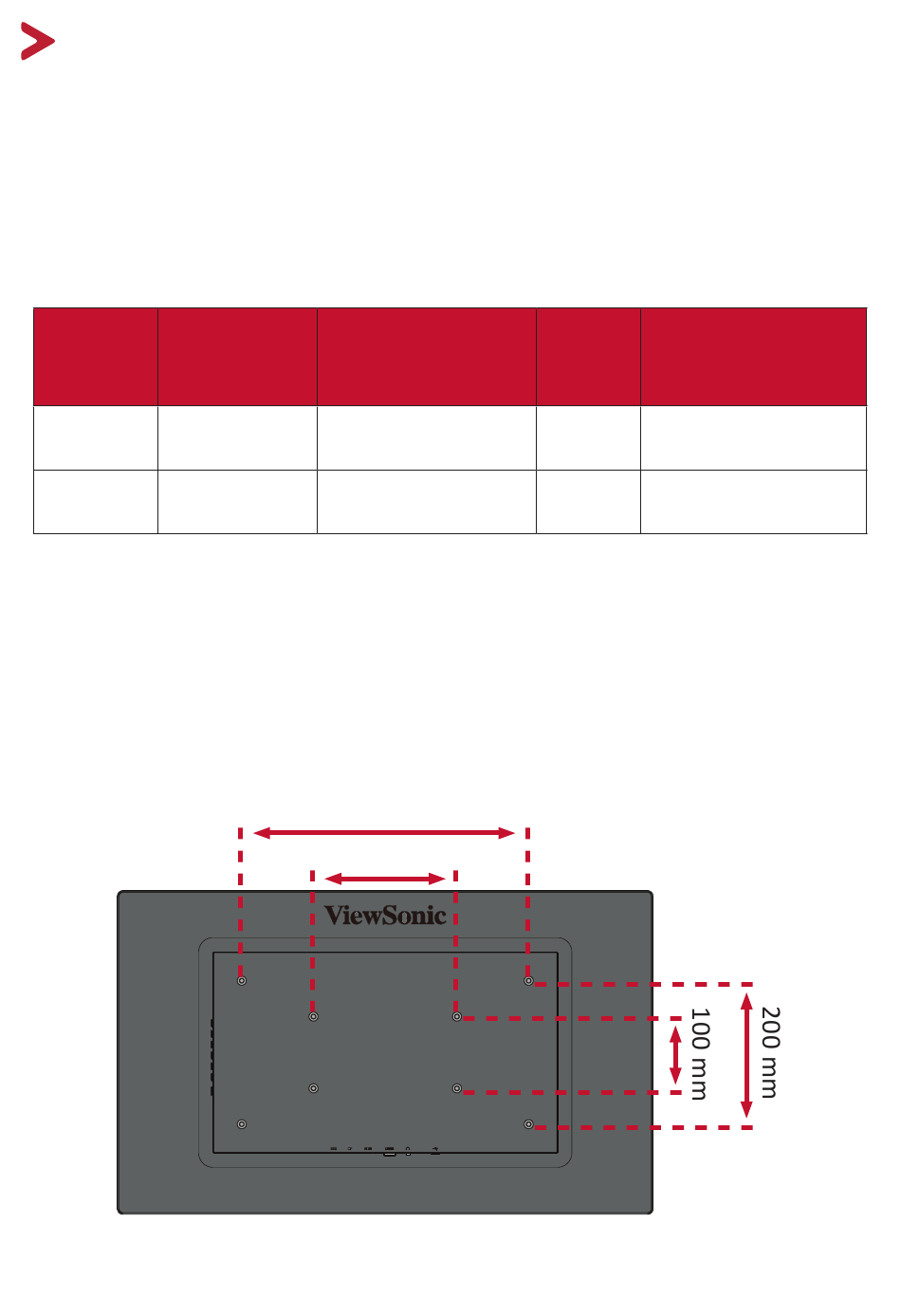

3. Bringen Sie die Montagehalterung an den VESA-Montagelöchern an der Rückseite
des Monitors an. Sichern Sie sie dann mit vier (4) Schrauben (M4 x 10 mm).
4. Montieren Sie den Monitor mit Hilfe der mit dem Wandmontageset gelieferten
Anweisungen an der Wand.
Schnittstellenpad
(B x H)
400 mm
200 mm
(B x H x T)
9
Schraubenspezifika-
Padloch
tionen und -quanti-
M6 x 12 mm
Ø 8 mm
4 Löcher
M6 x 12 mm
Ø 8 mm
4 Löcher
tät
