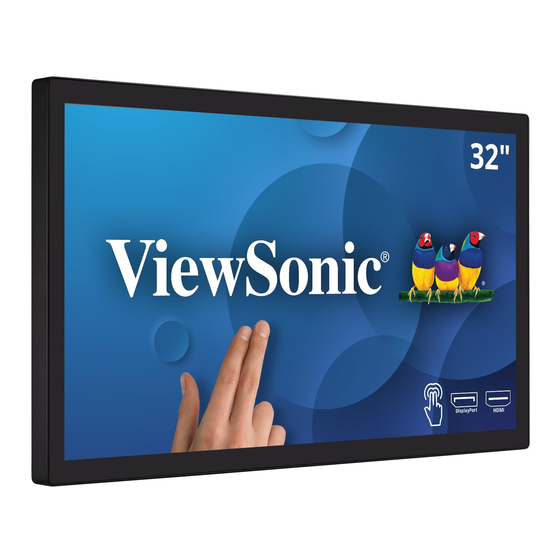

- Seite 1 TD3207 Anzeige Bedienungsanleitung Modell VS18478 P/N: TD3207...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
-
Seite 3: Sicherheitshinweise
Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •... - Seite 4 • Entfernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge. Achten Sie darauf, dass die Erdungszunge auf keinen Fall entfernt wird. • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt.
- Seite 5 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............7 Lieferumfang ......................7 Übersicht ........................8 Grundeinstellungen ............. 9 Wandmontage ......................9 Verbindungen herstellen ........... 10 An Stromversorgung anschließen .................10 Externe Geräte anschließen .................11 Branchement DisplayPort ..................11 HDMI-Verbindung ....................12 RS-232-Verbindung ....................13 USB-Verbindung ....................14 Berührungsfunktionssteuerung ................
- Seite 6 Informationen zu Richtlinien und Service ....39 Informationen zur Konformität ................39 FCC-Erklärung ......................39 Industry-Canada-Erklärung ................... 39 CE-Konformität für europäische Länder ..............39 RoHS2-Konformitätserklärung ................40 Indische Beschränkung zu gefährlichen Stoffen ............ 41 Entsorgung zum Ende der Einsatzzeit ..............41 Hinweise zum Urheberrecht .................42 Kundendienst ......................
-
Seite 7: Einleitung
Einleitung Lieferumfang • Touch-Display • Netzteil • Netzkabel • HDMI-Kabel • USB-2.0-Upstream-Kabel (Type B zu Type A) • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler. -
Seite 8: Übersicht
Übersicht Vorderansicht ▲ Ein-/Austaste Bildschirm Rückansicht RS232 HDMI 1. DC IN 2. DisplayPort 3. HDMI-Anschluss 4. RS-232 5. Audioausgang 6. USB-Upstream Hinweis: Weitere Informationen über die Taste und ihre 1/2/▲/▼/ƒ/„ Funktionen finden Sie unter „Schnelltasten“ auf Seite 23. -
Seite 9: Wandmontage
Wandmontage Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Hinweis: Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/- halterung. Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. Maximale Schraubenspezifika- Lochmuster Schnittstellenpad Belastbar-... -
Seite 10: An Stromversorgung Anschließen
Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Schließen Sie das Netzkabel an das Netzteil an. 2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseite des Gerätes. 3. Stecken Sie den Netzstecker in eine Steckdose. -
Seite 11: Externe Geräte Anschließen
Externe Geräte anschließen Branchement DisplayPort Branchez une extrémité du câble DisplayPort au port DisplayPort. Puis branchez l’autre extrémité du câble au port DisplayPort ou mini DP de votre ordinateur. Hinweis: Pour connecter le moniteur au port Thunderbolt (v. 1&2) de votre Mac, branchez l’extrémité... -
Seite 12: Hdmi-Verbindung
HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Monitors. Verbinden Sie dann das andere Kabelende mit dem HDMI-Anschluss Ihres Computers. Hinweis: Der Monitor ist mit einem HDMI-Anschluss ausgestattet. HDMI HDMI... -
Seite 13: Rs-232-Verbindung
RS-232-Verbindung Verbinden Sie ein Ende eines RS-232-Kabels mit dem RS-232-Anschluss. Verbinden Sie dann das andere Ende des Kabels mit dem RS-232-Anschluss Ihres Computers. RS232 RS232... -
Seite 14: Usb-Verbindung
USB-Verbindung Verbinden Sie ein Ende eines USB-Kabels mit einem USB-Anschluss des Monitors. Verbinden Sie dann das andere Kabelende mit einem USB-Anschluss Ihres Computers. Hinweis: Der Monitor unterstützt 1 Arten von USB-Anschlüssen. Beachten Sie beim Anschluss die folgenden Richtlinien: • Ein (1) USB-Type-B-Anschluss: Verbinden Sie den USB-Type-B- Stecker (rechteckig mit 2 ausgeschnittenen Ecken) mit diesem Anschluss, verbinden Sie dann das andere Ende des Kabels mit dem USB-Downstream-Anschluss Ihres Computers. -
Seite 15: Berührungsfunktionssteuerung
Berührungsfunktionssteuerung Stellen Sie vor Verwendung der Berührungsfunktion sicher, dass das USB-Type-B-zu- Type-A-Kabel mit Ihrem Computer verbunden ist und das Windows-Betriebssystem läuft. Bitte beachten Sie bei Verwendung der Berührungsfunktion: • Die Fortsetzung der Berührungsfunktion dauert etwa fünf (5) Sekunden, wenn das USB-Kabel getrennt und wieder angeschlossen wird oder der Computer aus dem Ruhezustand aufgeweckt wird. -
Seite 16: Audioverbindung
Audioverbindung Stecken Sie ein Audiokabel in den Audioeingang/Audioausgang des Monitors. Verbinden Sie das andere Ende mit Ihrem Computer (Audioeingang) oder Ohr-/ Kopfhörer (Audioausgang). -
Seite 17: Monitor Verwenden
Monitor verwenden Betrachtungswinkel anpassen Bei Montage kann das Display wie folgt angepasst werden: Querformat Hochformat Bildschirm nach oben Hinweis: Montieren Sie das Display nicht verkehrt herum. -
Seite 18: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist. -
Seite 19: Schnellmenü
Quelle haben. Bietet verschiedene Modi zur Farbanpassung, mit Color Adjust (Farbeinst.) denen Sie die Farbeinstellungen ganz nach Bedarf anpassen können. Zeigt den Timing-Modus (Videosignaleingang) Information von der Grafikkarte im Computer, die LCD- (Informationen) Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. - Seite 20 Menü Beschreibung Manual Image Adjust Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl (Manuelle von Bildqualitätseinstellungen vornehmen. Bildanpassung) Passen Sie hierüber die Menüeinstellungen der Setup Menu Bildschirmanzeige an. Viele dieser Einstellungen können Anzeigehinweise aktivieren, wodurch Sie (Einstellungen-Menü) das Menü...
- Seite 21 Schnelltasten Wenn das Bildschirmmenü ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung Halten Sie die Tasten zum Freigeben/Sperren des Bildschirmmenüs gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben des Bildschirmmenüs weitere 10 Sekunden gedrückt. Falls das Bildschirmmenü...
- Seite 22 Taste Beschreibung Drücken Sie die Tasten zum Umschalten zwischen DDC/CI und DDC/2B Hinweis: DDC/CI ist die Standardeinstellung. Drücken sie die Taste zum Aufrufen des ViewMode-Menüs. Drücken Sie die Taste zur Anpassung der Blaulichtfilter-Funktion. Drücken Sie die Taste zum Umschalten zwischen Eingangsquellen.
-
Seite 23: Einstellungen Konfigurieren
Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie zur Anzeige des OSD-Menüs die Taste 1. A U T O I M A G E A D J U S T A S T / B R I G H T N E S S L E C T J U S T J U S T... - Seite 24 3. Drücken Sie zur Auswahl der gewünschten Menüoption ‚ oder . Drücken Sie dann zum Aufrufen des Untermenüs die Taste 2. M A N U A L I M A G E A D J U S T V I E W M O D E S T A N D A R D G A M E M O V I E...
-
Seite 25: Hauptmenü
Bildschirmmenübaum Hauptmenü Untermenü Menüoption Contrast/Brightness Contrast (-/+, 0~100) Brightness (-/+, 0~100) Input Select HDMI DisplayPort Audio Adjust Volume (-/+, 0~100) Mute HDMI Audio Input Audio In Color Adjust sRGB Bluish Cool Native Warm (-/+, 0~100) User Color Green (-/+, 0~100) Blue (-/+, 0~100) Information... - Seite 26 Hauptmenü Untermenü Menüoption Manual Image Adjust Standard ECO Mode Optimize Conserve Blue Light Filter (-/+, 0~100) Setup Menu Language Select English Français Deutsch Español Italiano Suomi Русский Türkçe 日本語 한국어 繁體中文 简体中文 Česká Svenska Resolution Notice H. Position (-/+, 0~100) OSD Position V.
- Seite 27 Hauptmenü Untermenü Menüoption Setup Menu 0° OSD Pivot +90° -90° OSD Timeout (-/+, 5/15/30/60) Background Auto Power Off Sleep 30 Minutes 45 Minutes 60 Minutes 120 Minutes Power Indicator Boot Up Screen Monitor ID (-/+, 1~98) Date/Time Real Time Clock Schedule Memory Recall 1.
-
Seite 28: Anhang
Anhang Technische Daten Element Kategorie Technische Daten Umgekehrter Typ, a-si,Aktivmatrix-LCD 1920 x 1080, 0,3637 x 0,3637 mm Pixelabstand Anzeigegröße 80 cm / 31.5 Zoll (31,5 Zoll sichtbar) Oberflächenbehand- Glanzbehandlung (Trübung 2 %, 7H) lung Eingangssignal Videosync TMDS digital (100 Ω) HDMI: f :15-73 Khz, f :47-75 Hz... - Seite 29 Element Kategorie Technische Daten Auflösung Unterstützt • 1920 x 1080 @ 50, 60, 75Hz ¹ • 1680 x 1050 @ 60Hz • 1600 x 1200 @ 60Hz • 1600 x 900 @ 60Hz • 1440 x 900 @ 60, 75Hz •...
- Seite 30 < 0,3 W ¹ Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. ² Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle.
- Seite 31 Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
- Seite 32 Color Adjust (Farbeinst.) Bietet verschiedene Modi zur Farbanpassung, mit denen Sie die Farbeinstellungen ganz nach Bedarf anpassen können. Color Format (Farbformat) Der Monitor kann den Farbbereich des Eingangssignals automatisch erkennen. Sie können die Farbbereich-Optionen manuell auf den richtigen Farbbereich einstellen, falls die Farben nicht richtig angezeigt werden. Color Space (Farbraum) Ermöglicht die Auswahl, welcher Farbraum für die Monitorfarbausgabe verwendet werden soll (RGB, YUV).
- Seite 33 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 34 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
- Seite 35 Sharpness (Bildschärfe) Passen Sie hierüber die Bildqualität des Monitors an. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
-
Seite 36: Problemlösung
Verbindung führen. • Schließen Sie den Monitor an einen anderen Computer an. • Wenden Sie sich für einen Nicht-DDC-Adapter an ViewSonic®, falls Sie eine ältere Grafikkarte haben. Bildschirmanzeige ist zu • Passen Sie Helligkeits- und Kontrasteinstellungen über hell oder zu dunkel das Bildschirmmenü. - Seite 37 Problem Lösungsvorschläge Die Bildschirmanzeige • Passen Sie die horizontalen und vertikalen ist nicht richtig Bedienelemente über das Bildschirmmenü an. zentriert. • Prüfen Sie das Seitenverhältnis. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist.
-
Seite 38: Wartung
• ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. -
Seite 39: Informationen Zu Richtlinien Und Service
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. -
Seite 40: Rohs2-Konformitätserklärung Dieses Produkt Wurde In Übereinstimmung Mit Der Richtlinie 2011/65/Eu
Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss. - Seite 41 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 42 Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.
-
Seite 43: Kundendienst
Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/... -
Seite 44: Eingeschränkte Garantie
ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor. - Seite 45 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 46 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
- Seite 47 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
