Installation der Empfängerplatine
Die nachfolgende Installationsanleitung beruht auf dem Flachbild-Display der SQ1-Serie als Beispiel.
Um dieses Produkt an dem Flachbild-Display anzubringen oder es davon zu entfernen, wird empfohlen, sich an einen
qualifizierten Techniker oder Verkaufshändler zu wenden. Eine Fehlfunktion kann aufgrund von statischer Elektrizität
usw. auftreten. Konsultieren Sie Ihren Verkaufshändler.
Gehen Sie wie folgt vor:
Hinweis
• Das Display und angeschlossene Geräte ausschalten, den Netzstecker aus der Netzsteckdose ziehen und die Kabel
vom Display trennen.
• Achten Sie beim Anbringen/Entfernen der Empfängerplatine darauf, dass das Metall nicht die hintere Abdeckung oder das
Display-Etikett beschädigt.

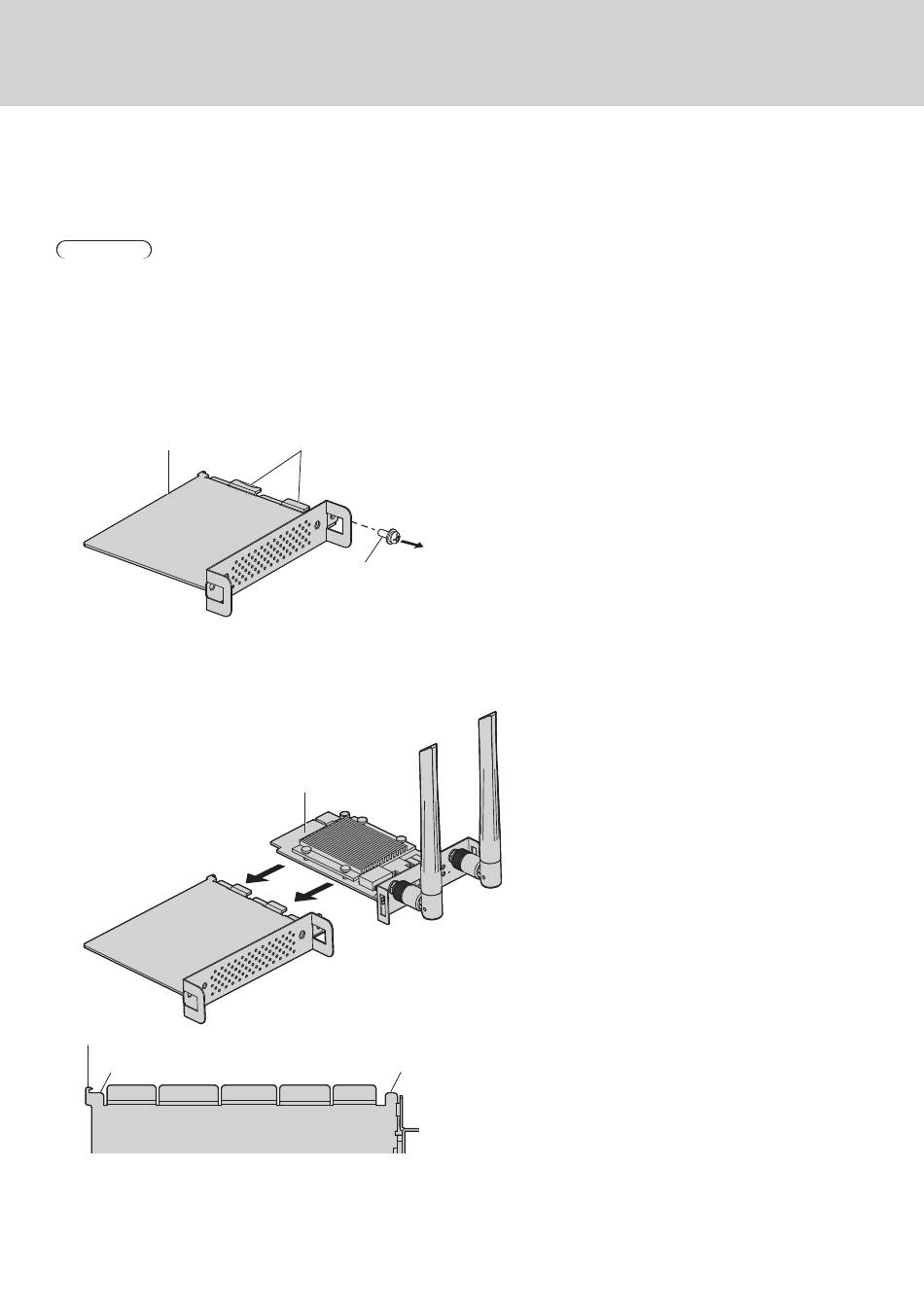

1
Entfernen Sie eine Schraube von der Seite des SLOT-Adapters, an der sich die
Führung befindet.
SLOT-Adapter
2
Fügen Sie die Leiterplatte der Empfängerplatine in die Führungen des SLOT-
Adapters ein und bringen Sie die Leiterplatte in sicheren Kontakt mit dem Haken
(eine Position) und den Endflächen (zwei Positionen).
Haken
Endfläche
14
Deutsch
Führung
Schraube
Empfängerplatine
Endfläche
