MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
A
5
10
5
C
3
17
7
Die Anhängekupplung (Katalognummer B04A) ist für folgende
Fahrzeugtypen zugelassen: BMW 5, Serie E34, 4 Türer, ab Bj. 01.1988 bis
11.1995, BMW 5, Serie E34, KOMBI, ab Bj. 11.1991 bis 03.1997 dient zum
ziehen der Anhänger mit der Gesamtlast von 1800 kg und der Kugelstützlast von
max.75 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
6
5
B
6
C
1
5
B
4
5
1.
Um die Anhängekupplung zu montieren, muss zuerst die Stoßstange und die
Verkleidung im hinteren Teil vom Kofferraum demontiert werden.
2.
Die Halter der Stoßstange abschrauben.
3.

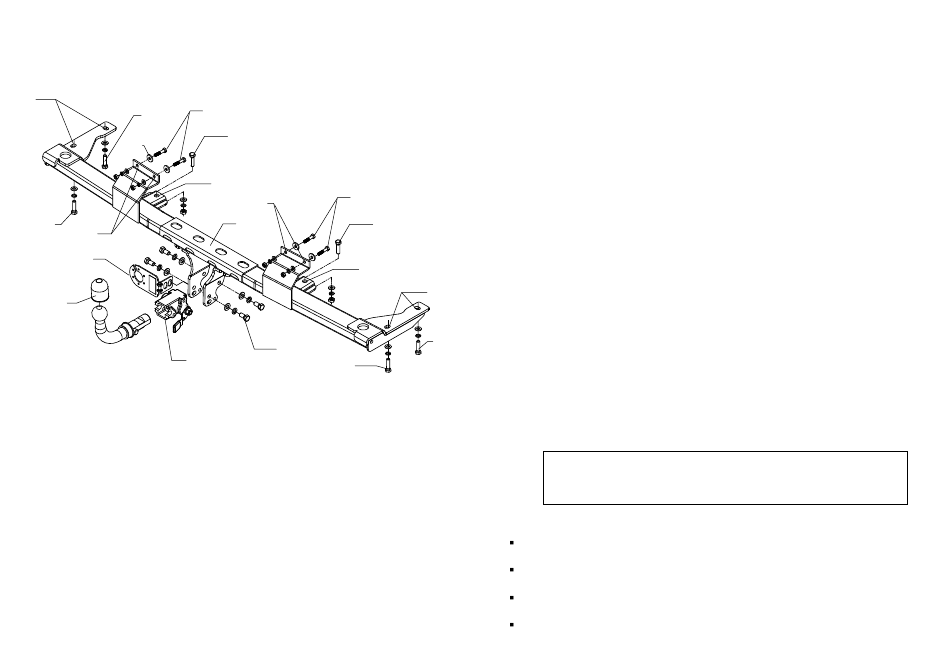

Die Tragarme der Anhängekupplung (Pos.1) an dem Fahrgestell anlegen. Durch die
Löcher der Anhängekupplung (Pos. A u. B) die mitgelieferten Schrauben
M10x40mm (Pos.5) einbringen und leicht anziehen. Dazu die flachen
Unterlegscheiben und Federringe verwenden.
4.
Die Halter der Stoßstange anbringen. (Achtung! Bei einigen Versionen können die
Halter mit der Konstruktion der Anhängekupplung kollidieren. Dann muss man die
Halter ein bisschen abfeilen.)
5.
Die Schrauben gemäß den Angaben in der Tabelle festdrehen.
6.
Vier Löcher ø9mm durch die Löcher der Anhängekupplung (Pos.C) bis zum
Innenraum des Kofferraums bohren. Dann die Schrauben M8x40mm (Pos.6)
festziehen.
7.
Im zentralen Punkt vom Spoiler der Anhängekupplung die vom Hersteller des
Fahrzeugs markierten Stellen finden und ein rechtseckigen Ausschnitt für die
Spannvorrichtung der Anhängekupplung ausschneiden. (Sollte es Proleme mit dem
Finden der markierten Stelle geben, dann die Stoßstange an das Fahrzeug anlegen
und die Stelle ausmessen.)
A
8.
Die so vorbereitete Stoßstange wieder an das Fahrzeug montieren und die
Verkleidung im hinteren Teil vom Kofferraum anbringen.
9.
Das Automatengestell (Pos. 7) und dem Steckdosenhalteblech (Pos. 3) mit den
Schrauben M12x25mm (Pos.4) montieren und festziehen. Die Kupplungskugel
5
(Pos.2) gemäß der Anbauanleitung der Anhängekupplung mit dem schnell
demontierbaren Aufsatz anbringen.
10. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers anschließen.
11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 12 - 87 Nm
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
ACHTUNG
