DELTA DORE TYDOM 1.0 Bedienungsanleitung

TYDOM 1.0
DE Haustechnisches Gateway
INFO
APPLICATION
www.deltadore.com
1
A B
2
E
3
ADSL-Box
3.1
ADSL-
Box
3.2
3.3
MAC :
Systec Therm AG · Letzistrasse 35 · CH-9015 St. Gallen
Telefon +41 71 274 00 50 · www.systectherm.ch
Die Verbindungsqualität Ihres Produktes kann durch
unterschiedliche Änderungen an der verwendeten
IP-Architektur beeinträchtigt werden.
Diese Änderungen können sich beispielsweise
auf Produktwechsel, Softwareupdates oder
Einstellungen beziehen, die wiederum direkt
die Geräte Ihres Serviceanbieters oder sonstige
Multimedia-Geräte, wie Tablets, Smartphones usw.
betreffen.
Android™ und Google Play sind Warenzeichen der
Google Inc. IOS™ ist ein Warenzeichen der Cisco
Systems Inc. WiFi ist ein Warenzeichen der Wireless
Ethernet Compatibility Alliance.
Aufgrund der möglichen Weiterentwicklungen von
Normen und Produkten sind, die in der vorliegenden
Anleitung aufgeführten Angaben und Bilder, nur bei
entsprechender Bestätigung von uns verbindlich.
C
F G H I
B
B C
1
001A25xxxxxx
MAC : 001A25FFFF123456
IP
1 2 3
Inhalt

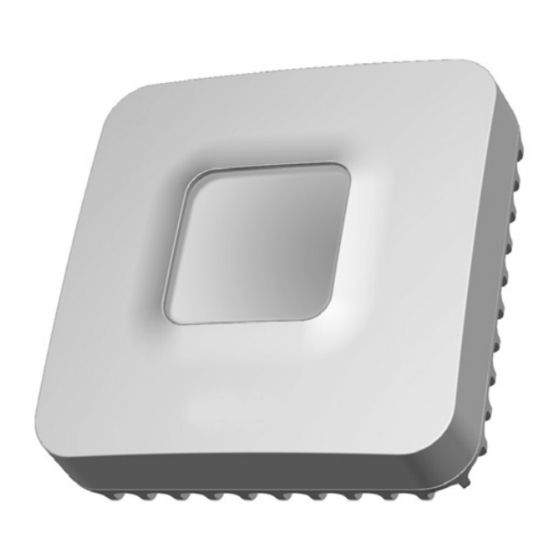

A. TYDOM 1.0
Haustechnisches Gateway für DELTA DORE TYDOM-Anwendungen für Smartphones und
Tablets.
B. Ethernetkabel.
C. Spannungsversorgung.
D. Installationsanleitung/Wichtige Produktinformationen.
1 2 3 4
Beschreibung
E. Systemzustandsanzeige.
Verbindungen :
F. Ethernet-Buchse.
D
G. Nicht belegt.
H. Anschluss Netzadapter.
Taste : I. Konfigurations-/Informationstaste.
1 2 3 4 5
Installation
3.1 Verbinden Sie Ihr TYDOM 1.0 je nach Installation.
Beachten Sie unbedingt die folgende Reihenfolge:
1: Schließen Sie das Ethernet-Kabel (B) an.
2: Schließen Sie die Netzspannung (C) an.
3.2 Laden Sie die TYDOM-App herunter.
1. Je nach Gerät: Verbinden Sie sich mit dem Google Play Store oder App Store.
2. Suchen die kostenlose App „TYDOM" und laden Sie diese herunter.
3. Aktivieren Sie die WLAN-Verbindung (WIFI) Ihres Smartphones oder Tablets
und verbinden Sie sich mit dem lokalen Netzwerk Ihres TYDOM 1.0.
3.3 Konfigurieren Sie die TYDOM-App.
2 Ê Notieren Sie die 6 letzten Zeichen der MAC-Adresse Ihres TYDOM 1.0.
Ë Öffnen Sie die TYDOM-Appund folgen Sie den Anweisungen.
1 2 3 4 5 6
Informationen und Pannenhilfe
C
Kontrollleuchte
Blinkt grün
Leuchtet grün
Blinkt orange
Leuchtet orange
Leuchtet rot
Diagnose
Drücken Sie kurz auf die Taste (Kontrollleuchte leuchtet 10 Sekunden lang auf)
Blinkt gelb
Blinkt blau
Blinkt blau (3x)
Blinkt rot
Erweiterte Funktionen
Überblick der über die Taste zugänglichen Funktionen.
2
A
Blinkt purpur (langsam)
B
Blinkt purpur (schnell)
C
Spannungsversorgung über einen Netzadapter
Ktec - Modell : KSAS0050500100VED oder LEI : MU05BS050100-C5
Elektrische Werte WechselstromAC : 100-240V~ 50/60 Hz, 0,18A - DC : 5V
Nur diese Adapter sollten vom TYDOM 1.0 verwendet werden.
Verbrauch im Standby-Modus : 0,58W - Verbrauch : 0,7W Max.
-20°C / +70°C
-10°C / +40°C
IP 30
100 x 100 x 30 mm
4 5 6
5 6
6
Systemzustand
System vor Ort und online für eingeloggte Benutzer zugänglich
System vor Ort und online zugänglich
System vor Ort für eingeloggte Benutzer zugänglich
System vor Ort zugänglich
Keine IP-Adresse zugeordnet
Feste IP OK
DHCP OK
DHCP läuft Stellen Sie sicher, dass DHCP an der Box aktiviert wurde.
Keine Netzwerkverbindung Überprüfen Sie die Ethernet-Verbindung
> >
3''
15''
A
Feste IP -> DHCP Passwort löschen
Feste IP -> DHCP
Drücken Sie mindestens 3 Sekunden auf die Taste
Kontrollleuchte
Lassen Sie die Taste los (nach max. 15 Sekunden)
Passwort löschen
Drücken Sie mindestens 15 Sekunden auf die Taste
Kontrollleuchte
Lassen Sie die Taste los (nach max. 30 Sekunden)
RESET
Drücken Sie mindestens 30 Sekunden auf die Taste
Lassen Sie die Taste los
Verwendung DHCP
Systemzustand
Löschen des Passwortes
Löschen der Zuordnungen
1A
>
30''
B C
RESET
Handlung
Handlung
