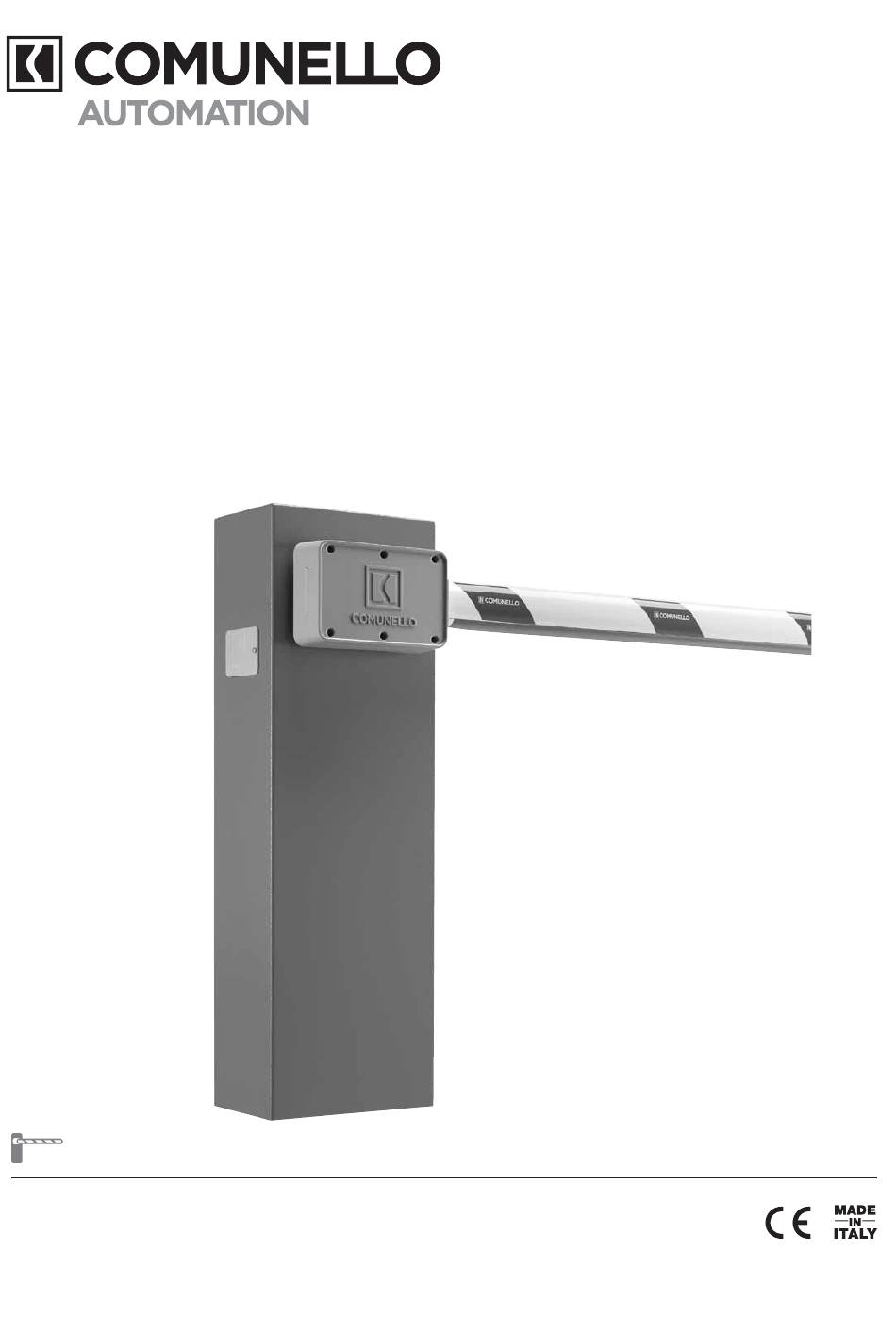

ISTRUZIONI D'USO E DI INSTALLAZIONE

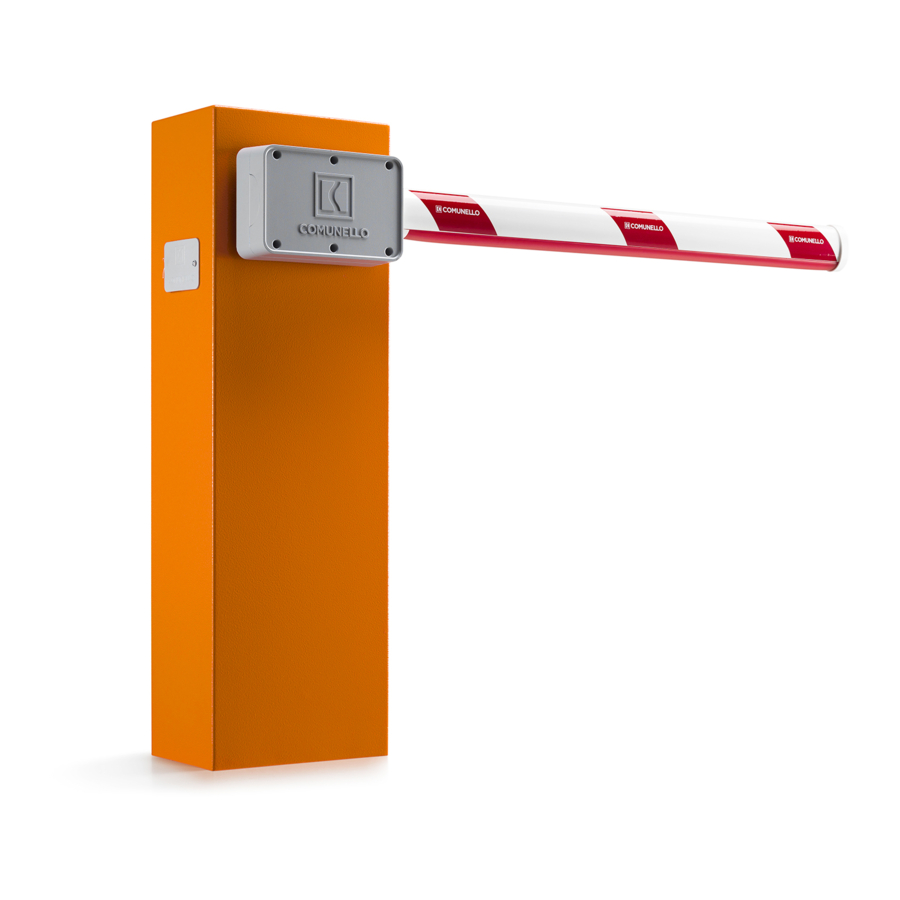

BORDER 400
Electromechanical road barrier system
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCIONS D'UTILISATION ET D'INSTALLATION
INSTRUCCIONES DE USO Y DE INSTALACION
MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO
comunello.com
91300187 Rev. 08 - 28.10.20
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Comunello Automation BORDER 400

Inhaltszusammenfassung für Comunello Automation BORDER 400

  • Seite 10 FIG.18 100 mm 200 mm 200 mm FIG.19...
  • Seite 11 LAMPEGGIANTE FLASHING BLINKLEUCHTE CLIGNOTANT INTERMITENTE INTERMITENTE MOTORE n1 MOTOR no.1 BATTERIA TAMPONE 24V MOTEUR n1 MOTOR n1 BACK-UP BATTERY 24V PUFFERAKKU 24V MOTOR n1 MOTOR n1 BATTERIE TAMPON 24V BATERÍA COMPENSADORA 24V BATERIA TAMPÃO 24V TRANSFORMATORE TRANSFORMATOR TRANSFORMATOR TRANSFORMATEUR TRANSFORMADOR TRANSFORMADOR 230 / 21.7V - 7.5A INGRESSO BLOCCO (N.C.)

  • Seite 36: Bedienungs- Und Installationsanleitung Border 400

    BEDIENUNGS- UND INSTALLATIONSANLEITUNG BORDER 400 CE-KONFORMITÄTSERKLÄRUNG Der Unterzeichnende, Herr COMUNELLO LUCA, gesetzlicher Vertreter des Herstellers F.lli COMUNELLO spa Via Cassola 64, 36027 Rosà (VI) Italien ERKLÄRT, dass beim nachstehend beschriebene Gerät: Beschreibung Elektromechanische Automatisierung für Schrankenanlagen Modell BORDER 400 den gesetzlichen Bestimmungen in Bezug auf die Einhaltung folgender Richtlinien entspricht: •...
  • Seite 37 INHALTSVERZEICHNIS ALLGEMEINE WARNHINWEISE SICHERHEITSHINWEISE WARNHINWEISE ZUR INSTALLATION WARNHINWEISE FÜR DIE VERWENDUNG MODELLE UND PRODUKTBESCHREIBUNG BESCHREIBUNG TYPISCHE INSTALLATION TECHNISCHE EIGENSCHAFTEN DES PRODUKTS INSTALLATION VORBEREITENDE ÜBERPRÜFUNGEN BETRIEBSGRENZEN VORBEREITUNGEN ZUR INSTALLATION INSTALLATION DES SCHRANKENHEBERS BORDER 4.4.1 INSTALLATION 4.4.2 EINSTELLUNG DES ENDSCHALTERS 4.4.3 MANUELLE ENTRIEGELUNG 4.4.4 INSTALLATION DER MOBILEN AUFLAGE 4.4.5 INSTALLATION DER HECKE TABLET ABSCHRAUBEN...

  • Seite 38: Modelle Und Produktbeschreibung

    Funktionen programmiert werden. 2.2 TYPISCHE INSTALLATION LEGENDE SCHRANKENHEBER MIT EINGEBAUTER STEUEREINHEIT FOTOZELLEN BLINKLEUCHTE SCHLÜSSELTASTER SCHRANKENBAUMAUFLAGE 3 TECHNISCHE EIGENSCHAFTEN DES PRODUKTS BORDER 400 Motorversorgung 24 V Maximale absorbierte Leistung 150 W Aufnahme 4,5 A max Drehmoment 100 Nm Arbeitsintermittenz intensiv (15” ON - 45” OFF)

  • Seite 39: Installation Des Schrankenhebers Border

    Schrauben (ABB. 8D). Zusammenbau der Federn: Der BORDER 400 Tragegurt verfügt über einen Einzelfedermechanismus. Je nach mitgeliefertem Zubehör und der Länge des Schrankenbaums kann die Feder entweder in Loch 1 oder in Loch 2 des Federspannarms montiert werden, siehe folgende Tabelle: BORDER 400 FEDERSPANNARM NUTZLÄNGE (m)

  • Seite 40: Manuelle Entriegelung

    (ABB.16 A). • Die Prallschutzleiste und den Endverschluss komplett einsetzen, ohne den Endverschluss festzuschrauben. • Beim Schrankenbaum BORDER 400, die mobile Auflage positionieren, um leicht ankörnen zu können, dann ohne die mobile Auflage bohren (ABB. 16B). Die mobile Auflage mit den entsprechenden Schrauben an der Lochplatte befestigen, nachdem diese in den unteren Schlitz des Schrankenbaums eingeführt wurde (ABB.

  • Seite 41: Wichtige Hinweise Für Den Benutzer

    Anlage einplanen. Es ist notwendig, einen Haupt-Netzschalter der Überspannungskategorie III mit einer Mindest-Kontaktöffnung von 3 mm zu installieren. Er ist an einer Stelle anzubringen, an der er vor ungewünschten Wiedereinschaltungen geschützt ist, gemäß Punkt 5.2.9 der Richtlinie EN 12453. Die Verkabelung der verschiedenen elektrischen Komponenten außerhalb des Steuergeräts muss gemäß den Anforderungen der Norm EN 60204-1 und den durch Punkt 5.2.7 der Norm EN 12453 vorgenommenen Änderungen erfolgen.

  • Seite 42: Elektrische Anschlüsse

    11.3 ELEKTRISCHE ANSCHLÜSSE CN1: BATT+24V: Eingang +24 V Not-Akku AKKU -24 V: Eingang – 24 V Not-Akku. LEUCHTE+24V: Ausgang + 24 V Blinklicht. LEUCHTE-24V: Ausgang – 24 V Blinklicht. MOT1+: Ausgang + Motor 1. MOT1-: Ausgang - Motor 1. CN2: STOP: Eingang Sperre (NC-Kontakt).

  • Seite 43: Programmierung

    BETRIEB MIT ZEITSCHALTUHR: Die Steuerung erlaubt den Anschluss einer Zeitschaltuhr anstelle des Auf-Zu-Tasters. Beispiel: 8.00 Uhr: Die Zeitschaltuhr schließt den Kontakt und das Steuergerät steuert die Öffnung; 18.00 Uhr: Die Zeitschaltuhr öffnet den Kontakt und das Steuergerät steuert die Schließung. Während des Intervalls von 08.00 bis 18.00 Uhr am Ende der Öffnungsphase schaltet die Steuerung die Blinkleuchte, die Zulaufautomatik und die Funksteuerungen aus.

  • Seite 44: Erweitertes Menü

    3. PAUSE TIME (Programmierung der autom. Zulaufzeit von max. 4 min.): Das Steuergerät wird vom Hersteller ohne automatischen Verschluss geliefert. Wenn Sie das automatische Schließen aktivieren möchten, gehen Sie wie folgt vor: positionieren Sie sich mit der SEL-Taste auf das Blinken der LED L3 und drücken Sie die SET-Taste für einen Moment;...
  • Seite 45 Zur Programmierung der Funkfernsteuerung: Den Code einer zuvor gespeicherten Funksteuerung über eine längere Zeit als 10 Sekunden kontinuierlich senden; im selben Moment schaltet die Steuerung auf die Programmierungsfunktion, wie oben beschrieben für die LED L1 im Hauptmenü. Zur Aktivierung der Fernprogrammierungsfunktion: Sicherstellen, dass das Erweiterte Menü 1 freigegeben wurde (abwechselndes Blinken 1 0 1 0 1 0 der LED LEV), mit der Taste SEL auf das Blinken der LED L1 stellen und auf die Taste SET drücken: Die LED L1 schaltet permanent ein und die Programmierung wird beendet.

  • Seite 46: Reset

    3. IMMER SCHLIESSEN: Die Steuerung erlaubt die Betriebseinstellung „Immer Schließen“. Diese Funktion ist nur programmierbar, wenn bereits eine Pausezeit programmiert wurde und wird nach einem Versorgungsmangel aktiviert; wenn erfasst wird, dass die Schranke geöffnet ist, beginnt automatisch ein Schließmanöver mit einem vorherigen 5 Sek. langen Vorblinken. Falls diese Betriebsweise gewünscht ist. Sicherstellen, dass das Erweiterte Menü...

  • Seite 47: Diagnostik

    ACHTUNG: Die Rückstellung der werkseitigen Konfiguration umfasst nicht die Löschung aller zuvor gespeicherten Funksteuerungen und der Regel der ersten Funksteuerung. 13 DIAGNOSTIK Fotozellentest: Das Steuergerät ist für den Anschluss von Licherheitsvorrichtungen gemäß Punkt 5.1.1.6 der Richtlinie EN 12453 vorbereitet. Bei jedem Bewegungszyklus wird die angeschlossene Fotozelle auf ihre Funktionsfähigkeit getestet.
