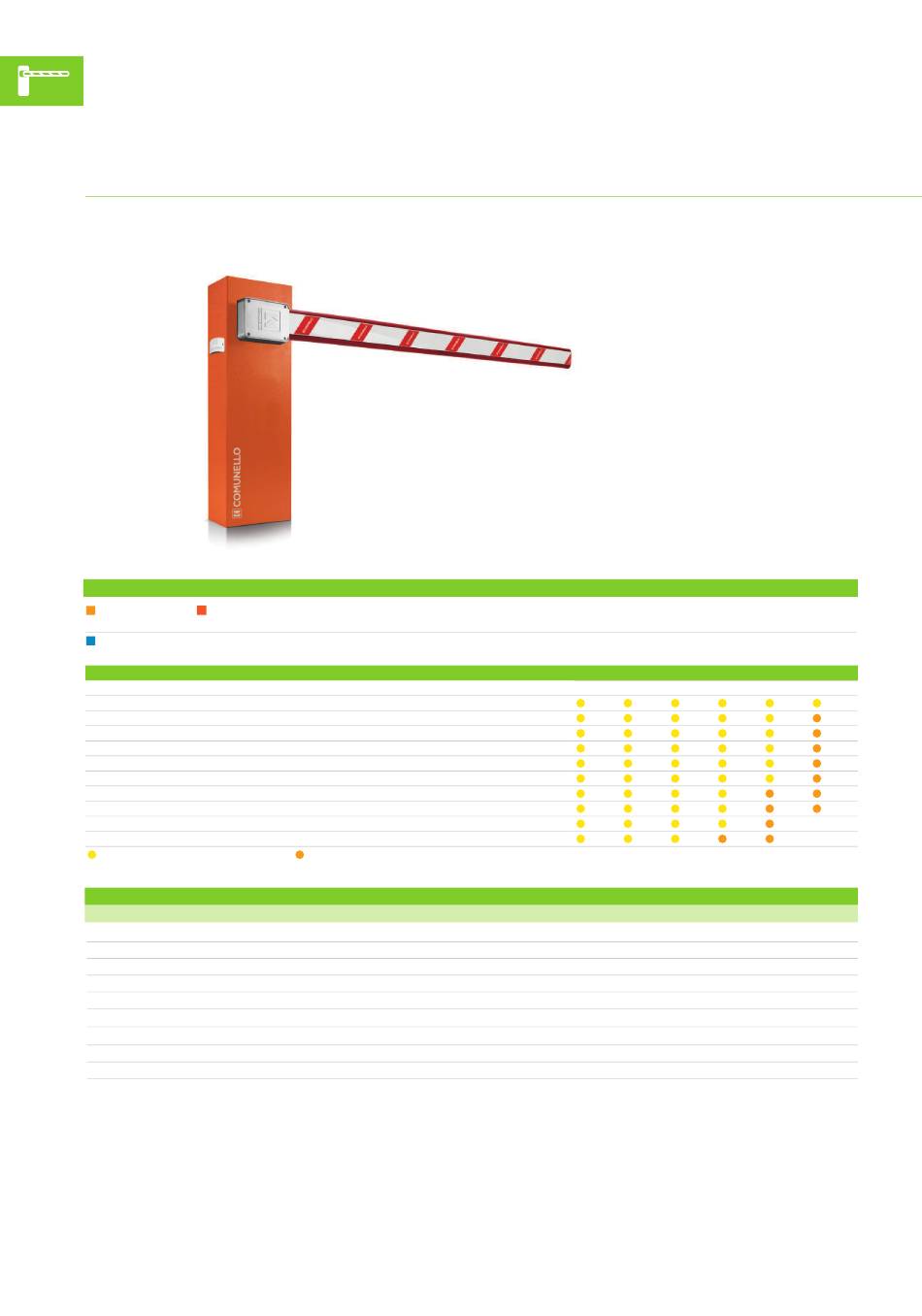

Barriere stradali | Barrier gates
BORDER 400
Alzabarriere elettromeccaniche per uso privato, pubblico o industriale per passaggi carrai fi no a 4 m
Electromechanical barrier raising systems for residential, industrial or public use for entrances up to 4 m in width
ARTICLE
COLOUR
BORDER 400 24V
Su richiesta versione con alimentazione 110 VAC / 110 VAC power supply version on demand
ASSEMBLAGGIO ASTA E SCELTA MOLLE DI BILANCIAMENTO / BAR ASSEMBLY AND SPRING CHOICE
Asta / Bar
Asta con kit guaina / Bar with bar cover kit
Asta con kit guaina e led / Bar with bar cover kit and led
Asta con appoggio mobile / Bar with swing down support
Asta con kit guaina e appoggio mobile / Bar with bar cover kit and swing down support
Asta con kit guaina, led e appoggio mobile / Bar with bar cover kit, led and swing down support
Asta con siepe / Bar with curtain
Asta con guaina superiore, siepe / Bar with upper bar cover and curtain
Asta con guaina superiore, led e siepe / Bar with upper bar cover, led and curtain
Asta con guaina superiore, led, siepe e appoggio mobile / Bar with upper bar cover, led, curtain and swing down support
Molla piccola AC 530 / Small spring AC 530
TECHNICAL CHARACTERISTICS
Dati elettrici / Electrical information
Alimentazione / Power supply
Alimentazione motore / Operating power supply
Potenza assorbita / Power consumption
Assorbimento / Current input
Coppia / Torque
Intermittenza di lavoro / Duty cycle
Grado di protezione (IP) / Protection rating (IP)
Classe di isolamento / Insulation class
Temp. di funzionamento / Working temperature
122
®
Copyright 2014 - All rights reserved
COMUNELLO
All manuals and user guides at all-guides.com
PRODUCT CODE
DESCRIPTION
BR400 24V O
Barriera centrale integrata 24V veloce per vano passaggio fi no a 4m
Barrier with built-in control board 24V- fast version for entrances up to 4m in width
Molla media AC 540 / Medium spring AC 540
24V
230 VAC
24 VDC
150 W
6,2 A
100 Nm
uso intensivo / intensive use
IP24D
1 (messa a terra/earthing)
-20°C / +50°C
LUNGHEZZA UTILE / LENGTH
1,50
2,00
2,50
3,00
3,50
4,00
