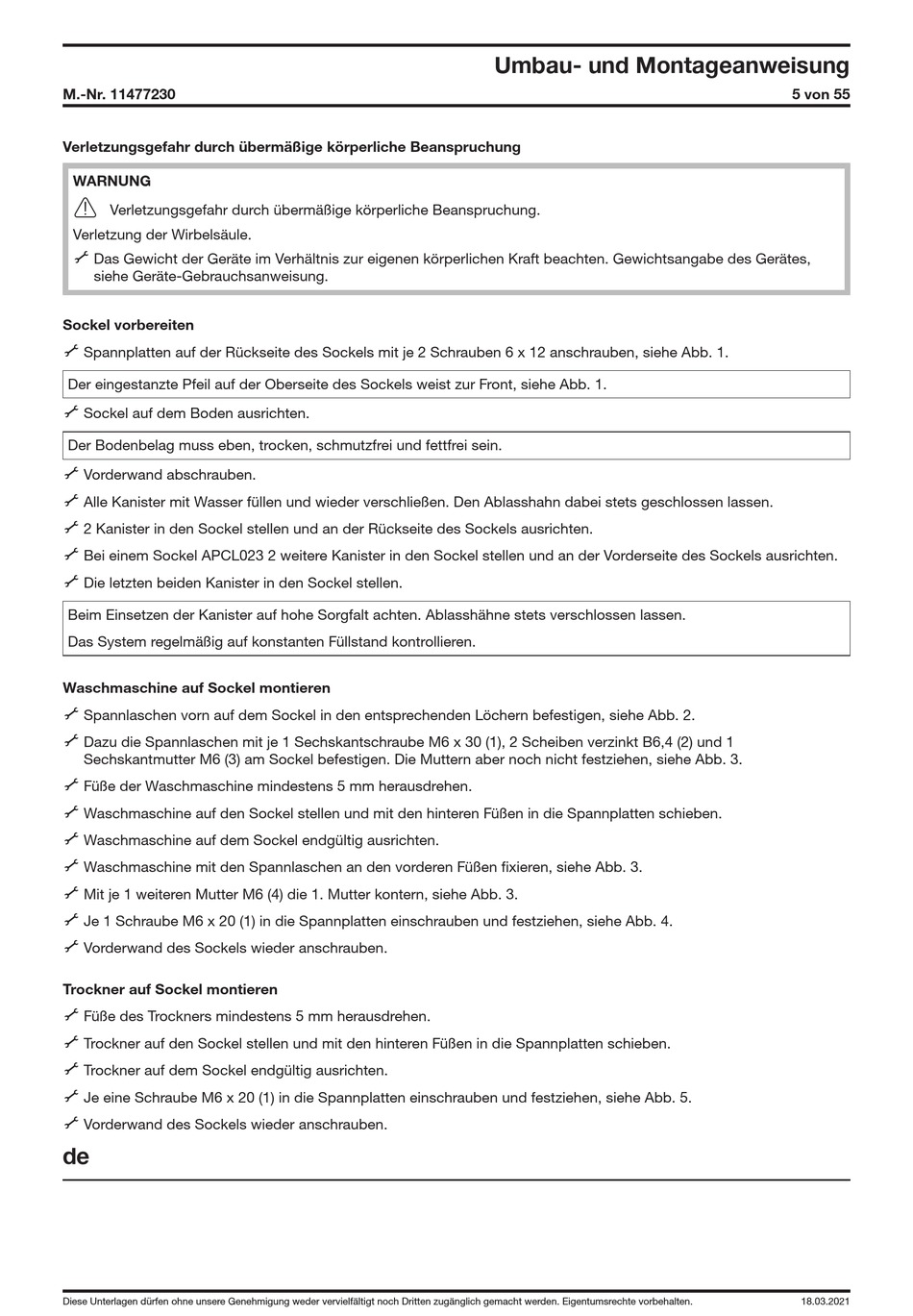

Miele APCL WOD Umbau- Und Montageanweisung Seite 5

M.-Nr. 11477230
Verletzungsgefahr durch übermäßige körperliche Beanspruchung
WARNUNG

Verletzungsgefahr durch übermäßige körperliche Beanspruchung.
Verletzung der Wirbelsäule.
A
Das Gewicht der Geräte im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe des Gerätes,
siehe Geräte-Gebrauchsanweisung.
Sockel vorbereiten
A
Spannplatten auf der Rückseite des Sockels mit je 2 Schrauben 6 x 12 anschrauben, siehe Abb. 1.
Der eingestanzte Pfeil auf der Oberseite des Sockels weist zur Front, siehe Abb. 1.
A
Sockel auf dem Boden ausrichten.
Der Bodenbelag muss eben, trocken, schmutzfrei und fettfrei sein.
A
Vorderwand abschrauben.
A
Alle Kanister mit Wasser füllen und wieder verschließen. Den Ablasshahn dabei stets geschlossen lassen.
A
2 Kanister in den Sockel stellen und an der Rückseite des Sockels ausrichten.
A
Bei einem Sockel APCL023 2 weitere Kanister in den Sockel stellen und an der Vorderseite des Sockels ausrichten.
A
Die letzten beiden Kanister in den Sockel stellen.
Beim Einsetzen der Kanister auf hohe Sorgfalt achten. Ablasshähne stets verschlossen lassen.
Das System regelmäßig auf konstanten Füllstand kontrollieren.
Waschmaschine auf Sockel montieren
A
Spannlaschen vorn auf dem Sockel in den entsprechenden Löchern befestigen, siehe Abb. 2.
A
Dazu die Spannlaschen mit je 1 Sechskantschraube M6 x 30 (1), 2 Scheiben verzinkt B6,4 (2) und 1
Sechskantmutter M6 (3) am Sockel befestigen. Die Muttern aber noch nicht festziehen, siehe Abb. 3.
A
Füße der Waschmaschine mindestens 5 mm herausdrehen.
A
Waschmaschine auf den Sockel stellen und mit den hinteren Füßen in die Spannplatten schieben.
A
Waschmaschine auf dem Sockel endgültig ausrichten.
A
Waschmaschine mit den Spannlaschen an den vorderen Füßen fixieren, siehe Abb. 3.
A
Mit je 1 weiteren Mutter M6 (4) die 1. Mutter kontern, siehe Abb. 3.
A
Je 1 Schraube M6 x 20 (1) in die Spannplatten einschrauben und festziehen, siehe Abb. 4.
A
Vorderwand des Sockels wieder anschrauben.
Trockner auf Sockel montieren
A
Füße des Trockners mindestens 5 mm herausdrehen.
A
Trockner auf den Sockel stellen und mit den hinteren Füßen in die Spannplatten schieben.
A
Trockner auf dem Sockel endgültig ausrichten.
A
Je eine Schraube M6 x 20 (1) in die Spannplatten einschrauben und festziehen, siehe Abb. 5.
A
Vorderwand des Sockels wieder anschrauben.
