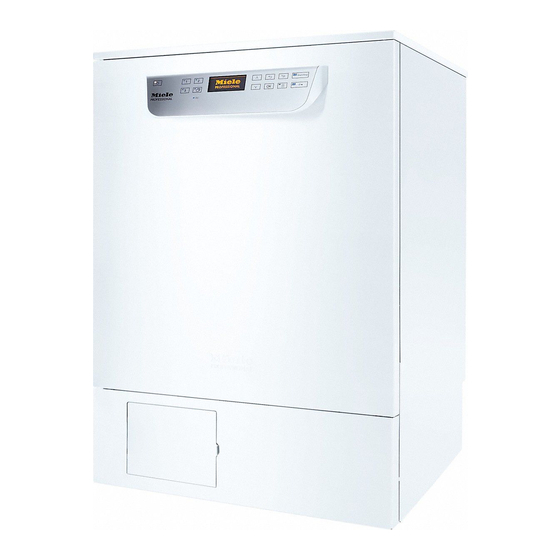

Miele PG 8591 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Miele Anleitungen
  4. Badausstattung und Badeinrichtung
  5. PG 8591
  6. Gebrauchsanweisung
Miele PG 8591 Gebrauchsanweisung

Miele PG 8591 Gebrauchsanweisung

Reinigungs- und desinfektionsautomat
Vorschau ausblenden Andere Handbücher für PG 8591:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchsanweisung
Reinigungs- und Desinfektionsautomat
PG 8591
Lesen Sie unbedingt die Gebrauchsanweisung
de - DE, AT, CH, LU
vor Aufstellung - Installation - Inbetriebnahme. Da-
durch schützen Sie sich und vermeiden Schäden.
M.-Nr. 10 607 960

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele PG 8591

Inhaltszusammenfassung für Miele PG 8591

  • Seite 1 Gebrauchsanweisung Reinigungs- und Desinfektionsautomat PG 8591 Lesen Sie unbedingt die Gebrauchsanweisung de - DE, AT, CH, LU vor Aufstellung - Installation - Inbetriebnahme. Da- durch schützen Sie sich und vermeiden Schäden. M.-Nr. 10 607 960...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise zur Anleitung ....................... 7 Zweckbestimmung...................... 8 Spüldruck- und Sprüharmüberwachung................9 Benutzerprofile ........................10 Gerätebeschreibung...................... 11 Geräteübersicht........................11 Bedienpult ........................... 12 LED in Tastenfeldern ......................13 Sicherheitshinweise und Warnungen ................ 14 Am Reinigungsautomaten angebrachte Symbole ............... 20 Bedienung .......................... 22 Display Abbildungen ......................22 Einschalten ..........................
  • Seite 4 Inhalt Dosiersysteme........................47 Kennzeichnung der Sauglanzen .................. 47 DOS-Module ........................48 DOS-Modul anschließen .................... 48 Klarspüler ..........................49 Klarspüler einfüllen ...................... 49 Mangelanzeige .......................  50 Klarspüler dosieren...................... 50 Neutralisationsmittel......................51 Neutralisationsmittel nachfüllen .................. 51 Mangelanzeige .......................  52 Neutralisationsmittel dosieren .................. 52 Instrumentenpflegemittel.....................
  • Seite 5 Inhalt Wasserhärte ........................87 Displayanzeige: Temperatur ....................87 Display: Helligkeit und Kontrast ..................88 Abschalten nach........................89 Betriebsbereitschaft .......................  89 Auto-Off Funktion ...................... 89 Abschalten nach aktivieren ....................  90 Softwareversion........................90 Programmeinstellungen.................... 91 Programmeinstellungen anpassen ..................91 Programmaufbau......................... 91 Programmkopf........................  91 Programmblöcke ......................
  • Seite 6 Inhalt Drucker/Schnittstelle ......................136 Störungen beseitigen ...................... 137 Ablaufpumpe und Rückschlagventil reinigen ..............137 Siebe im Wasserzulauf reinigen ..................138 Kundendienst........................ 139 Kundendienst benachrichtigen ..................139 Softwareversion......................... 140 Aufstellen ......................... 141 Aufstellen und ausrichten ....................141 Unter einer Arbeitsplatte einbauen..................142 Gerätedeckel entfernen .................... 142 Hitzestau vorbeugen ....................

  • Seite 7: Hinweise Zur Anleitung

    Hinweise zur Anleitung Warnungen  Warnungen enthalten sicherheitsrelevante Informationen. Sie warnen vor möglichen Personen- und Sachschäden. Lesen Sie die Warnungen sorgfältig durch und beachten Sie die darin angegebenen Handlungsaufforderungen und Verhaltens- regeln. Hinweise Hinweise enthalten Informationen, die besonders beachtet werden müssen.

  • Seite 8: Zweckbestimmung

    Zweckbestimmung Bei diesem Miele Reinigungs- und Desinfektionsautomaten handelt es sich um ein Medizinprodukt der Klasse IIb (93/42/EWG). In diesem Miele Reinigungs- und Desinfektionsautomaten, auch Ther- modesinfektor, können wiederaufbereitbare Medizinprodukte aus dem Dentalbereich gereinigt, gespült, thermisch desinfiziert und ge- trocknet werden. Dazu sind auch die Informationen der Hersteller der Medizinprodukte (EN ISO 17664) zu beachten.

  • Seite 9: Spüldruck- Und Sprüharmüberwachung

    Das Ergebnis der Spüldrucküberwachung wird im Rahmen der Pro- zessdokumentation protokolliert. Darüber hinaus kann die Drehzahl der Sprüharme überwacht werden, um z. B. Blockaden durch Fehlbeladungen oder Schaum im Wasser- kreislauf zeitnah detektieren zu können. Optional kann die Sprüharm- überwachung durch den Miele Kundendienst ein- und ausgeschaltet werden.

  • Seite 10: Benutzerprofile

    Zweckbestimmung Benutzerprofile Ausführende in Für die Arbeiten in der täglichen Routine müssen die Bedienpersonen der täglichen in die einfachen Funktionen und die Beladung des Reinigungsauto- Routine maten eingewiesen und regelmäßig geschult werden. Sie benötigen Kenntnisse in der maschinellen Aufbereitung von Medizinprodukten. Die Arbeiten in der täglichen Routine finden in der Betriebsebene so- Einstellungen ...

  • Seite 11: Gerätebeschreibung

    Gerätebeschreibung Geräteübersicht Komfort-Türverschluss Siebkombination Modulschacht für ein Kommunikations- Sockelblende mit Serviceklappe modul Auf der Rückseite: (Rückseite, rechts oben) – Zweites Typenschild Messfühlerzugang für Validierung – Elektro- und Wasseranschlüsse (Oberseite, vorne rechts; nur bei demon- – Sauglanze/-n für externe Vorratsbehälter tiertem Deckel sichtbar) –...

  • Seite 12: Bedienpult

    Programm starten bzw. abbrechen. Taste  (Türentriegelung) Tür vor oder nach einem Programmablauf entriegeln. Taste  (Trocknung) Trocknung ein- und ausschalten. Taste OK Auswahl bzw. Eingabe in der Bedienoberfläche bestätigen (quittieren oder speichern).  Kundendienstschnittstelle Prüfungs- und Übertragungspunkt für den Miele Kundendienst.

  • Seite 13: Led In Tastenfeldern

    Gerätebeschreibung LED in Tastenfeldern In die Tastenfelder des Bedienpultes sind LED Leuchtmittel (Light Emitting Diode) eingelas- sen. Sie geben Auskunft über den Status des Reinigungsautomaten. Tastenfeld Status Taste  Der Reinigungsautomat ist eingeschaltet. BLINKT Der Reinigungsautomat befindet sich in Betriebsbe- reitschaft.

  • Seite 14: Sicherheitshinweise Und Warnungen

    Hersteller als wiederaufbereitbar deklariert sind. Die Hinweise der Spülgut- und Instrumentenhersteller sind zu beachten. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden.  Der Reinigungsautomat ist ausschließlich für die stationäre Ver- wendung in Innenräumen vorgesehen.
  • Seite 15 Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass die- se grundlegende Sicherheitsvoraussetzung geprüft und im Zweifels- fall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden, z.
  • Seite 16 Sicherheitshinweise und Warnungen  Beim Betrieb des Reinigungs- und Desinfektionsautomaten die mögliche hohe Temperatur berücksichtigen. Beim Öffnen der Tür un- ter Umgehung der Verriegelung besteht Verbrennungs-, Verbrühungs- bzw. Verätzungsgefahr!  Beachten Sie im Notfall bei Kontakt mit toxischen Dämpfen oder Prozesschemikalien die Sicherheitsdatenblätter der Hersteller der Prozesschemikalien! ...

  • Seite 17: Qualitätssicherung

    Reinigungsautomaten führen. Es wird empfohlen, den Emp- fehlungen der Hersteller der Prozesschemikalien zu folgen. Bei Schadensfällen und dem Verdacht auf Materialunverträglichkeiten wenden Sie sich an Miele.  Instrumentenpflegemittel auf Basis von Paraffinölen (Weißölen) können die Elastomere und Kunststoffe des Reinigungsautomaten schädigen.
  • Seite 18 Hinweise im Kapitel "Chemische Verfahrenstechnik" zu be- rücksichten.  Die anwendungstechnische Empfehlung von Prozesschemikalien, wie z. B. Reinigungsmitteln, bedeutet nicht, dass Miele die Einflüsse der Prozesschemikalien auf das Material des Spülgutes verantwortet. Beachten Sie, dass Formulierungsänderungen, Lagerbedingungen usw., welche vom Hersteller der Prozesschemikalien nicht bekannt- gegeben wurden, die Qualität des Reinigungsergebnisses beeinträch-...
  • Seite 19 Sicherheitshinweise und Warnungen  Achten Sie darauf, dass die Edelstahlaußenverkleidung des Reini- gungsautomaten nicht mit chlorid- und salzsäurehaltigen Lösungen oder Dämpfen in Kontakt kommt, um Korrosionsschäden zu vermei- den.  Nach Arbeiten am Leitungswassernetz muss die Wasserversor- gungsleitung zum Reinigungsautomaten entlüftet werden. Anderen- falls können Bauteile des Reinigungsautomaten beschädigt werden.

  • Seite 20: Am Reinigungsautomaten Angebrachte Symbole

    Die Typbezeichnungen der Ge- räte nennt Ihnen Miele.  Es dürfen nur Miele Wagen, Körbe, Module und Einsätze verwen- det werden. Bei Veränderung des Miele Zubehörs oder bei Verwen- dung anderer Wagen, Körbe und Einsätze kann Miele nicht sicherstel- len, dass ein ausreichendes Reinigungs- und Desinfektionsergebnis erreicht wird.

  • Seite 21: Entsorgung Des Altgerätes

    (Schutzbrille und Handschuhe benutzen!). Entfernen bzw. zerstören Sie auch den Türverschluss, damit sich Kin- der nicht einschließen können. Danach das Gerät einer ordnungsge- mäßen Entsorgung zuführen. Miele haftet nicht für Schäden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

  • Seite 22: Bedienung

    Bedienung Bedienpult Der Reinigungsautomat wird ausschließlich über die Tasten auf dem Bedienpult bedient. Die Tasten sind zu beiden Seiten des Displays auf die Edelstahloberfläche des Bedienpultes aufgedruckt. Das Display selbst ist kein Touchscreen. Für die Bedienung der Tasten drücken Sie einfach auf das jeweilige Tastenfeld.

  • Seite 23: Einschalten

    Der Reinigungsautomat muss elektrisch angeschlossen sein. Drücken Sie die Taste , bis die LED im Tastenfeld aufleuchtet.  Im Display wird daraufhin folgende Anzeige ausgegeben: PG 8591 Sobald der Reinigungsautomat betriebsbereit ist, wechselt die Displayanzeige und zeigt das zuletzt gewählte Programm, z. B.: Vario TD Dental Temperatur 55 °C...

  • Seite 24: Bedienoberfläche Im Display

    Bedienung Bedienoberfläche im Display Die Bedienoberfläche des Reinigungsautomaten ist in Menüs unter- teilt. Die Ausgabe des jeweiligen Menüs erfolgt über das 3-zeilige Dis- play im Bedienpult. Darin sind der Name des Menüs (oberste Zeile) und bis zu zwei Menüpunkte aufgeführt. Der jeweils ausgewählte Menüpunkt ist hell unterlegt, z. B.: Einstellungen ...

  • Seite 25: Einstellungen Im Menü

    Bedienung Einstellungen im Menü In dieser Gebrauchsanweisung sind alle Beschreibungen zur Menü- bedienung nach folgendem Schema strukturiert: Eingabepfad Der Eingabepfad beschreibt die vollständige Eingabeabfolge, um zu der jeweiligen Menüebene zu gelangen. Dazu müssen die aufgeführ- ten Menüpunkte einzeln mit Hilfe der Pfeiltasten ausgewählt und mit OK bestätigt werden.

  • Seite 26: Symbole Im Display

    Bedienung Symbole im Display  Navigationspfeile Enthält ein Menü mehr als zwei Auswahlmöglichkeiten, werden seit- lich von den Menüpunkten zwei Navigationspfeile eingeblendet. Einstellungen  Sprache  Datum Mit Hilfe der Pfeiltasten  und  auf dem Bedienpult kann durch das Menü...

  • Seite 27: Tür Öffnen Und Schließen

    Tür öffnen und schließen Elektronische Türverriegelung Der Reinigungsautomat ist mit einem Komfort-Türverschluss ausge- stattet. Wird die Tür geschlossen, zieht der Komfort-Türverschluss die Tür automatisch in die Endposition und sorgt so für die notwendige Dichtigkeit. Die Tür ist damit elektronisch verriegelt. Tür öffnen Eine elektronisch verriegelte Tür kann nur geöffnet werden, wenn: –...

  • Seite 28: Tür Über Die Notentriegelung Öffnen

    Tür öffnen und schließen Tür über die Notentriegelung öffnen Die Notentriegelung darf nur betätigt werden, wenn ein normales Öffnen der Tür nicht mehr möglich ist, z. B. bei einem Stromausfall.  Wird die Notentriegelung während eines Programmablaufs be- tätigt, können heißes Wasser und Prozesschemie austreten. Es besteht Verbrühungs-, Verbrennungs- bzw.

  • Seite 29: Enthärtungsanlage

    Enthärtungsanlage Wasserhärte Um gute Reinigungsergebnisse zu erzielen, benötigt der Reinigungs- automat weiches, kalkarmes Wasser. Bei hartem Leitungswasser legen sich weiße Beläge auf Spülgut und Spülraumwänden ab. Leitungswasser ab einer Wasserhärte von 0,7 mmol/l (4 °dH) muss deshalb enthärtet werden. Das geschieht automatisch während eines Programmablaufs in der eingebauten Enthärtungsanlage.

  • Seite 30: Wasserhärte Einstellen

    Enthärtungsanlage Wasserhärte einstellen Die Wasserhärte kann zwischen 0 und 12,6 mmol/l (0 - 70 °dH) einge- stellt werden. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen       Wasserhärte           Wasserhärte °dH (0 - 70 °dH ) In der untersten Zeile im Display ist der mögliche Einstellungsbereich angegeben.

  • Seite 31: Einstelltabelle

    Enthärtungsanlage Einstelltabelle °dH °f mmol/l Display °dH °f mmol/l Display   0   0   0   0   65   6,5   1   2   1   67   6,7   2   4   2   68   6,8   3   5   3   70   7,0   4   7   4   72   7,2   5   9   5   74   7,4   6   6...

  • Seite 32: Regeneriersalz Einfüllen

    Enthärtungsanlage Regeneriersalz einfüllen Verwenden Sie nur spezielle, möglichst grobkörnige Regeneriersalze oder reine Siedesalze mit einer Körnung von ca. 1-4 mm. Verwenden Sie keinesfalls andere Salze, wie z. B. Speisesalz, Vieh- salz oder Tausalz. Diese können wasserunlösliche Bestandteile ent- halten, welche eine Funktionsstörung der Enthärtungsanlage verursa- chen! ...
  • Seite 33 Enthärtungsanlage  Auf keinen Fall Wasser in den Vorratsbehälter füllen! Der Vorratsbehälter könnte beim Salzeinfüllen überlaufen. Füllen Sie maximal so viel Salz in den Vorratsbehälter, dass sich der  Einfülltrichter mühelos wieder zuklappen lässt. Füllen Sie nicht mehr als 2 kg Salz ein. Beim Salzeinfüllen kann Wasser (Salzsole) aus dem Vorratsbehälter verdrängt werden.

  • Seite 34: Salzmangelanzeige

    Enthärtungsanlage Salzmangelanzeige Bei einem niedrigen Füllstand im Salzbehälter werden Sie mit der fol- genden Meldung dazu aufgefordert, den Salzbehälter nachzufüllen: Salz nachfüllen Bestätigen Sie die Meldung mit der Taste OK und  füllen Sie das Regeneriersalz wie beschrieben nach.  Wird der Hinweis erstmalig angezeigt, ist je nach eingestellter Was- serhärte eventuell noch ein weiterer Programmdurchlauf möglich.

  • Seite 35: Anwendungstechnik

    Insbesondere Wagen und Körbe mit Wasserzuflussrohren für Sprüh- arme und Injektorleisten müssen auf die geänderten Wasseranschlüs- se umgerüstet werden. Die Umrüstung erfolgt durch den Miele Kundendienst und ist nur bei ausgesuchten Modellen möglich.  Die Montage der Anschlussstutzen für die Wasserversorgung der Wagen und Körbe muss durch den Miele Kundendienst erfol-...

  • Seite 36: Oberkorb Höhenverstellen

    Anwendungstechnik Oberkorb höhenverstellen Höhenverstellbare Oberkörbe sind in drei Ebenen um jeweils 2 cm höhenverstellbar, um Spülgut mit unterschiedlichen Höhen aufzube- reiten. Für die Höhenverstellung müssen die Halterungen mit den Laufrollen an den Seiten des Oberkorbs und Wasserankopplung auf der Korb- rückseiten versetzt werden. Die Laufrollenhalterungen werden mit je zwei Schrauben am Oberkorb befestigt.
  • Seite 37 Anwendungstechnik ...mittlere Ebene: Versetzen Sie die Rollenhalterungen beidseitig auf die mittlere Posi-  tion und schrauben Sie sie fest. Legen Sie die Edelstahlplatte so über die Öffnungen im Wasserzu-  flussrohr, dass eine der äußeren Öffnungen verdeckt ist. Schrauben Sie die Edelstahlplatte oben bzw. unten mit 2 Schrauben fest. Set- zen Sie den Anschlussstutzen so in die mittlere Öffnung der Edel- stahlplatte ein, dass die äußere Öffnung abgedeckt wird.

  • Seite 38: Spüldruckmessung

    Anwendungstechnik Spüldruckmessung Der Spüldruck kann bei allen Wagen und Körben mit Sprüharmen, In- jektorleisten oder anderen Spülanschlüssen z. B. im Rahmen von Leistungsprüfungen und Validierungen gemäß EN ISO 15883 gemes- sen werden. Messzugang für Bei Wagen und Körben mit Sprüharmen und zusätzlichen Injektorleis- Spüldruck- ten oder anderen Spülanschlüssen ist ein Anschluss auf der Injektor- messung...

  • Seite 39: Spülgut Einordnen

    Die Aufbereitung von Einwegmaterial ist nicht zulässig. Für eine angemessene Innenreinigung sind je nach Spülgut spezielle Düsen, Spülhülsen oder Adapter erforderlich. Diese und weiteres Zu- behör erhalten Sie bei Miele. Schutzmaßnahmen zum Personalschutz unbedingt beachten! Beim Umgang mit kontaminiertem Spülgut sind grundsätzlich Schutzhandschuhe zu tragen oder geeignete Hilfsmittel wie z. B.
  • Seite 40 Anwendungstechnik – Um Korrosion zu vermeiden empfiehlt es sich, nur spültechnisch einwandfreie Instrumente aus Edelstahl verwenden. – Klein- und Kleinstteile nur in speziellen Einsätzen oder verschließ- baren Siebschalen bzw. Siebeinsätzen aufbereiten. – Spülgut, das ganz oder teilweise aus Kunststoff besteht, muss ther- mostabil sein.

  • Seite 41: Rekontamination

    Tragen Sie bei der Entnahme des Spülguts saubere Handschuhe.  Entnehmen Sie das gesamte Spülgut von den Beladungsträgern,  bevor sie diese erneut beladen. Proteinnachweis Das Reinigungsergebnis sollte stichprobenartig, z. B. wöchentlich, durch proteinanalytische Kontrollen überprüft werden, z. B. mit dem Miele Test-Kit oder dem Miele ProCare Protein Check.

  • Seite 42: Instrumente

    Anwendungstechnik Instrumente wie Sonden, Unmittelbar nach der Patientenbehandlung müssen eventuelle Anhaf- Pinzetten usw. tungen, wie z. B. Zahnzement, Komposit, Polierpaste oder ähnliches, vor dem Aushärten manuell entfernt werden, z. B. durch Abstreifen an einem Tupfer. Bei Instrumenten mit besonders komplexen Funktionsenden oder be- sonders hartnäckigen Anhaftungen kann eine Ultraschallvorbehand- lung erforderlich sein.

  • Seite 43: Mundspiegel

    Anwendungstechnik Mundspiegel  Nicht alle Glas-hinterlegten Mundspiegel sind maschinell aufbe- reitbar. Beachten Sie unbedingt die Angaben der jeweiligen Hersteller. Rhodiumbedampfte Mundspiegel müssen aufgrund ihrer empfindli- chen Oberfläche so eingeordnet werden, dass während der Aufberei- tung die Spiegelflächen keinen mechanischen Schaden nehmen kön- nen, z. B.

  • Seite 44: Chemische Verfahrentechnik

    Reinigungsautomaten beschrieben und welche Maßnahmen gegebenenfalls zu ergreifen sind. Dieses Kapitel ist als Hilfestellung gedacht. Sollten bei Ihrem Aufbereitungsprozess unvor- hergesehene Wechselwirkungen auftreten oder Sie Fragen zu diesem Thema haben, wen- den Sie sich bitte an Miele. Allgemeine Hinweise Wirkung Maßnahmen Werden Elastomere (Dichtungen und –...
  • Seite 45 Schäden durchführen. – Regelmäßige Prüfung der Förderleistung des Dosiersystems durchführen. – Wartungszyklen einhalten. – Rücksprache mit Miele halten. Die Prozesschemikalien können die Elasto- – Die Hinweise und Empfehlungen der Her- mere und Kunststoffe des Reinigungsauto- steller der Prozesschemikalien sind zu be- maten und des Zubehörs schädigen.
  • Seite 46 Chemische Verfahrentechnik Eingebrachte Verschmutzung Wirkung Maßnahmen Folgende Stoffe können zu einer starken – Spülgut vorher ausreichend mit Wasser Schaumentwicklung beim Reinigen und aus- bzw. abspülen. Spülen führen: – Reinigungsprogramm mit ein- oder mehr- – Behandlungsmittel z. B. Desinfektionsmit- maligem kurzen Vorspülen mit Kalt- oder tel, Spülmittel usw.

  • Seite 47: Prozesschemikalien Einfüllen Und Dosieren

    Die Dosierung erfolgt über eine Sauglanze. Kennzeichnung Flüssige Prozesschemikalien aus externen Vorratsbehältern werden der Sauglanzen über Sauglanzen zugeführt. Eine farbliche Kennzeichnung der Sauglanzen erleichtert die jeweilige Zuordnung. Miele verwendet und empfiehlt: – blau: für Reiniger – rot: für Neutralisationsmittel – grün: für chemische Desinfektionsmittel oder...

  • Seite 48: Dos-Module

    Prozesschemikalien einfüllen und dosieren DOS-Module Bei Bedarf kann ein zusätzliches, externes Dosiermodul (DOS-Modul) für flüssige Prozesschemikalien nachgerüstet werden. Externe DOS-Module werden durch den Miele Kundendienst nachge- rüstet. Interne Dosiersysteme sind nicht nachrüstbar. DOS-Modul Dem DOS-Modul liegt eine Montageanweisung bei. anschließen ...

  • Seite 49: Klarspüler

    Prozesschemikalien einfüllen und dosieren Klarspüler Klarspüler bewirkt, dass das Wasser als Film vom Spülgut abläuft und das Spülgut nach der Aufbereitung schneller trocknet.  Die Inhaltsstoffe des Klarspülers verbleiben nach der Trocknung auf der Oberfläche des Spülgutes. Prüfen Sie deshalb, ob die Verwendung von Klarspüler bezogen auf den Einsatzzweck des Spülgutes unbedenklich ist.

  • Seite 50: Mangelanzeige

    Bestätigen Sie den Hinweis mit OK und  füllen Sie den Klarspüler wie beschrieben nach.  Klarspüler Die Einstellung der Dosierkonzentration erfolgt durch den Miele Kun- dosieren dendienst. – Bleiben nach der Aufbereitung Wasserflecken auf dem Spülgut zu- rück, ist die Dosierkonzentration zu niedrig eingestellt.

  • Seite 51: Neutralisationsmittel

    Prozesschemikalien einfüllen und dosieren Neutralisationsmittel Neutralisationsmittel wird über ein externes DOS-Modul dosiert. DOS-Module werden durch den Miele Kundendienst angeschlossen und können jederzeit nachgerüstet werden. Um Verfärbungs- und Korrosionsflecken auf den Instrumenten, be- sonders im Gelenkbereich, zu vermeiden, wird bei bestimmten Pro- grammen im Zwischenspülen Neutralisationsmittel dosiert.

  • Seite 52: Mangelanzeige

    Ist der Vorrat aufgebraucht, wird der Reinigungsautomat für die weitere Verwendung gesperrt. Die Sperre wird nach dem Austausch des Vorratsbehälters wieder aufgehoben. Neutralisations- Die Einstellung der Dosierkonzentration erfolgt durch den Miele Kun- mittel dosieren dendienst. Instrumentenpflegemittel  Instrumentenpflegemittel auf Basis von Paraffinölen (Weißölen) können die Elastomere und Kunststoffe des Reinigungsautomaten...

  • Seite 53: Reiniger

    – Für die thermischen Desinfektionsprogramme sollte ein geeigneter mildalkalischer, aktivchlorfreier Reiniger eingesetzt werden. Spezielle Verschmutzungen können unter Umständen andere Zu- sammenstellungen von Reiniger und Zusatzmitteln erforderlich ma- chen. Der Miele Kundendienst wird Sie in diesen Fällen beraten. Flüssigreiniger Flüssigreiniger wird aus einem externen Vorratsbehälter z. B. einem nachfüllen Kanister zugeführt.

  • Seite 54: Mangelanzeige

    Sie den Flüssigreiniger wie beschrieben nach.  Ist der Vorrat an flüssigem Reiniger aufgebraucht, wird der Reini- gungsautomat für die weitere Verwendung gesperrt. Die Sperre wird nach dem Austausch des Vorratsbehälters wieder aufgehoben. Flüssigreiniger Die Einstellung der Dosierkonzentration erfolgt durch den Miele Kun- dosieren dendienst.

  • Seite 55: Betrieb

    Betrieb Programm wählen ..über die Wählen Sie ein Programm durch Betätigung einer Programmwahl-  Programm- taste ,  oder  aus. wahltasten Drücken Sie die Taste  und ... aus der  Programmliste markieren Sie mit Hilfe der Pfeiltasten  und  ein Programm und ...
  • Seite 56 Betrieb Startzeit einstellen Wählen Sie ein Programm.  Betätigen Sie vor dem Programmstart die OK Taste.  Startzeit Stellen Sie die Stunden mit Hilfe der Pfeiltasten  (höher) und   (niedriger) ein und bestätigen Sie die Eingabe mit OK. Bei Betätigung der Taste OK springt die Markierung automatisch wei- ter zur nächsten Eingabemöglichkeit.

  • Seite 57: Trocknung

    Betrieb Trocknung Die Zusatzfunktion "Trocknung" beschleunigt den Trocknungsvorgang am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts. Die erhitze Trocknungsluft wird über den Dampfkondensator abgeführt und kann bei Bedarf heruntergekühlt werden (siehe Kapitel "Erweiterte Einstel- lungen/Luftabkühlung").
  • Seite 58 Betrieb Bei aktivierter War die Trocknung aktiviert, können Sie wählen, ob Sie die Trocknung Trocknung deaktivieren oder die Trocknungszeit wie oben beschrieben neu ein- stellen wollen. Trocknen deaktivieren Zeit einstellen deaktivieren – Die Trocknung wird deaktiviert. Zeit einstellen – (nur wenn die Zeit als änderbar eingestellt ist) Mit der Auswahl können Sie die Trocknungszeit ändern.

  • Seite 59: Programmablaufanzeige

    Betrieb Programmablaufanzeige Nach dem Programmstart kann der Programmablauf über das dreizei- lige Display nachvollzogen werden. Vario TD Dental Reinigung 1 Restzeit Obere Zeile – Name des Programms. Folgende Parameter können mit Hilfe der Pfeiltasten  und  abge- Mittlere Zeile fragt werden: Reinigung 1 –...

  • Seite 60: Programmabbruch

    Betrieb Programmabbruch  Im Falle eines Programmabbruchs muss das Spülgut erneut aufbereitet werden.  Vorsicht beim Öffnen der Tür! Das Spülgut kann heiß sein. Es besteht Verbrühungs-, Verbren- nungs- bzw. Verätzungsgefahr. Abbruch durch Ein Programm bricht vorzeitig ab und im Display wird eine Fehlermel- Störung dung ausgegeben.

  • Seite 61: Einstellungen

    Einstellungen  Einstellungen  Nachfolgend ist die Struktur des Menüs aufgeführt. Das Menü umfasst alle relevanten Funktionen zur Unterstützung der täglichen Routinearbeiten. In der Strukturübersicht sind allen Optionen, die dauerhaft eingestellt werden können, Kästchen  angehängt. Die werkseitigen Einstellun- gen sind durch Haken  gekennzeichnet. Wie Sie Einstellungen vor- nehmen können, ist im Anschluss an die Übersicht beschrieben.

  • Seite 62: Startvorwahl

    Einstellungen  Startvorwahl Um die Startvorwahl nutzen zu können, muss diese freigeschaltet sein. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Einstellungen        Startvorwahl           Startvorwahl nein – nein Die Startvorwahl ist deaktiviert. – Die Startvorwahl ist freigeschaltet und kann für alle Programme ge- nutzt werden.

  • Seite 63: Trocknung

    Einstellungen  Trocknung Für alle Programme mit Trocknungsphase am Programmende kann die Trocknung voreingestellt oder deaktiviert werden (siehe Pro- grammtabellen). Die Zusatzfunktion "Trocknung" beschleunigt den Trocknungsvorgang am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts.
  • Seite 64 Einstellungen  Automat. Türöffnung Wurde die Option ausgewählt, kann die für alle Programme aktiviert werden. Diese öffnet am Programmende die Tür, wodurch die im Spülraum verbliebene Restwärme schneller entwei- chen kann. Automat. Türöffnung nein Programmende – nein Die Tür bleibt am Programmende geschlossen. Programmende –...

  • Seite 65: Entlüftung Dos

    Einstellungen  Entlüftung DOS Die Dosiersysteme für flüssige Prozesschemikalien können nur dann zuverlässig dosieren, wenn sich keine Luft im System befindet. Ein Dosiersystem muss nur dann entlüftet werden, wenn – das Dosiersystem erstmalig genutzt wird, – der Vorratsbehälter ausgetauscht wurde, –...

  • Seite 66: Filterwartung

    Einstellungen  Filterwartung HEPA-Filter Der Luftfilter im Trocknungsaggregat muss regelmäßig gegen einen wechseln neuen Filter ausgetauscht werden. Wie Sie den Filter austauschen und was Sie dabei beachten müssen, erfahren Sie Kapitel "Instand- haltungsmaßnahmen/HEPA-Filter wechseln". Siebe im Die Siebe im Spülraum müssen täglich geprüft und regelmäßig gerei- Spülraum reinigen nigt werden, siehe Kapitel "Instandhaltungsmaßnahmen/Siebe im Spülraum reinigen".
  • Seite 67 10 (2 x 5 = 10). Bei einem hohen Partikelanteil sollte das Intervall kür- zer gewählt, um das Filterrohr mehrmals wöchentlich zu reinigen. Bei einem geringen Partikelanteil ist die wöchentliche Reinigung ausrei- chend. Vorzugsweise empfiehlt Miele eine Reinigung des Filterrohrs nach je- weils 10 Programmabläufen. Intervall (5 - 100) Die Einstellung erfolgt in 5er Schritten.

  • Seite 68: Sprache

    Einstellungen  Sprache  Die eingestellte Sprache wird für die Displayanzeige benötigt. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste        Einstellungen  Sprache            Das Fahnensymbol  hinter den Menüpunkten Einstellungen  Sprache  dient der Orientierung, für den Fall dass die eingestellte Sprache nicht verstanden wird.

  • Seite 69: Tageszeit

    Einstellungen  Tageszeit Die Tageszeit wird u. a. für die Prozessdokumentation, die Startvor- wahl, das Betriebstagebuch und die Displayanzeige benötigt. Einge- stellt wird das Darstellungsformat und die eigentliche Tageszeit. Es erfolgt keine automatische Umstellung zwischen Sommer- und Winterzeit. Bei Bedarf müssen Sie die Umstellung selbst vornehmen. Tageszeitformat Nachfolgend wird das Format zur Darstellung der Tageszeit im Dis- auswählen...
  • Seite 70 Einstellungen  Tageszeit Die Einstellung der Tageszeit erfolg im eingestellten Tageszeitformat. einstellen Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste        Einstellungen  Tageszeit           Einstellen               Tageszeit Stellen Sie die Stunden mit Hilfe der Pfeiltasten  (höher) und  ...
  • Seite 71 Einstellungen  Anzeige Bei Bedarf kann der Reinigungsautomat in Betriebspausen in Be- triebsbereitschaft versetzt werden. – Dazu muss eine Option zur Anzeige der Tageszeit ausgewählt wer- den. Erweiterte Einstellungen Abschalten nach – Außerdem muss unter " " die Automatische Abschaltung aktiviert und eine Wartezeit einge- stellt werden.

  • Seite 72: Lautstärke

    Einstellungen  Lautstärke Ein im Bedienpult integrierter akustischen Signalgeber, ein so ge- nannten Summer, kann bei nachfolgenden Situationen eine akusti- sche Rückmeldungen geben: – Betätigung der Bedientasten (Tastenton) – Programmende – Systemmeldungen (Hinweise) Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 73: Erweiterte Einstellungen

    Erweiterte Einstellungen Erweiterte Einstellungen Dem Menü sind alle administrative Vorgänge und Einstellungen zugeordnet. Erweiterte Einstellungen Der Zugriff auf das Menü ist durch einen PIN-Code geschützt. Falls Sie nicht über den PIN-Code verfügen, wenden sie sich bitte an einen Anwender mit entsprechenden Zugriffsrechten oder bre- chen Sie den Vorgang mit der Taste ...
  • Seite 74 Erweiterte Einstellungen Programmfreigabe     alle            Auswahl                    ...   Programm verschieben     Vario TD Dental          Abspülen                   Abpumpen     Prüfprogramm         nein         Labor Validierung         Schnittstelle     Ethernet                     Modulstatus             DHCP         RS232 Ausdruck Protokolle            ...

  • Seite 75: Code

    Aufbereitung erforderlich sind. Entsprechend ist der Zu- griff auf das Menü durch einen vierstelligen Zahlencode, einem PIN- Code, beschränkt.  Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. PIN-Code Bei der Auswahl des Menüs Erweiterte Einstellungen...
  • Seite 76  Bei Vergabe eines neuen PIN-Codes wird der alte Code über- schrieben und dadurch unwiederbringlich gelöscht. Eine Wieder- herstellung alter Codes ist somit nicht möglich. Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 77: Datum

    Erweiterte Einstellungen Datum Das Datum wird z. B. für die Prozessdokumentation benötigt. Einge- stellt werden das Darstellungsformat und das eigentliche Datum. Datumsformat Die Auswahl des Datumsformat bestimmt die Darstellung im Display auswählen und in der Prozessdokumentation. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
  • Seite 78 Erweiterte Einstellungen Datum einstellen Das Tagesdatum wird im ausgewählten Datumsformat eingestellt. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste        Erweiterte Einstellungen Datum           Einstellen               Datum Stellen Sie den Tag/Monat mit Hilfe der Pfeiltasten  (höher) und  ...

  • Seite 79: Betriebstagebuch

    Im Betriebstagebuch werden die Verbrauchsdaten von Wasser und Prozesschemikalien, sowie Betriebsstunden und Programmabläufe protokolliert. Erfasst wird der gesamte Lebenszyklus der Maschine. Außerdem kann der Miele Kundendienst im Betriebstagebuch eine Empfehlung für den jeweils nächsten Wartungstermin hinterlegen. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 80: Protokoll

    Spülgut anpassen oder alle Programme auf die Werkeinstellungen zu- rücksetzen. Für die Änderung der Programmeinstellungen werden zusätzliche spezifische Gerätekenntnisse benötigt und sollten daher nur von ver- sierten Anwendern oder dem Miele Kundendienst vorgenommen wer- den. Das weitere Vorgehen wird im Kapitel "Programmeinstellungen" be- schrieben.

  • Seite 81: Luftabkühlung

    Erweiterte Einstellungen Luftabkühlung Während der Trocknungsphase wird die heiße Abluft aus dem Spül- raum über den Dampfkondensator in die Umgebung entlassen. Dabei kann sie die Umgebung je nach Zimmergröße mehr oder weniger auf- heizen. Um diesen Effekt zu reduzieren, kann die aufgeheizte Abluft während der Trocknungsphase heruntergekühlt werden.

  • Seite 82: Programmfreigabe

    Erweiterte Einstellungen Programmfreigabe Es besteht die Möglichkeit den Zugriff auf einzelne Aufbereitungspro- gramme zu sperren. Gesperrte Programme stehen bei der Programm- wahl nicht zur Verfügung. So kann z. B. sichergestellt werden, dass nur validierte Programme zum Einsatz kommen. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 83: Programm Verschieben: Programmwahltasten Belegen

    Erweiterte Einstellungen Programm verschieben: Programmwahltasten belegen Sie können die Programmliste nach Ihren Anforderungen sortieren und dabei die drei Programmwahltasten ,  und  beliebig mit Programmen belegen. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen      ...

  • Seite 84: Prüfprogramm

    Schnittstelle Miele Reinigungsautomaten bieten die Möglichkeit Aufbereitungspro- zesse zu dokumentieren. Dazu sind die Reinigungsautomaten auf der Rückseite mit einem Modulschacht zur Aufnahme eines Miele Kom- munikationsmoduls ausgestattet. Die Kommunikationsmodule erhal- ten Sie bei Miele. Den Modulen liegen eigene Gebrauchsanweisungen bei.
  • Seite 85 Erweiterte Einstellungen Schnittstelle  Die Konfiguration der Schnittstelle sollte nur durch Fachkräfte konfigurieren erfolgen! Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen       Schnittstelle           Schnittstelle Ethernet RS232 Ethernet – Konfiguration einer Ethernet-Schnittstelle. RS232 –...
  • Seite 86 Erweiterte Einstellungen RS-232 – Ausdruck Protokolle Nachträgliches Auslesen der Chargenprotokolle (siehe Kapitel "Pro- zessdokumentation"). Sprache  – Für die RS-232 Schnittstelle kann eine der folgenden Sprache ein- gestellt werden: Deutsch, Englisch (GB), Französisch, Italienisch, Spanisch, Portu- giesisch, Schwedisch oder Russisch. Modus –...

  • Seite 87: Wasserhärte

    Erweiterte Einstellungen Wasserhärte Mit Hilfe dieses Menüs können Sie die Enthärtungsanlage auf die Wasserhärte des Leitungswassers programmieren. Das weitere Vorgehen ist im Kapitel "Enthärtungsanlage" beschrie- ben. Displayanzeige: Temperatur Während eines Programmablaufs kann über das Display die Spül- raumtemperatur abgefragt werden. Ausgegeben wird entweder die aktuelle Ist-Temperatur oder die für den laufenden Spülblock vorgegebene Soll-Temperatur.

  • Seite 88: Display: Helligkeit Und Kontrast

    Erweiterte Einstellungen Display: Helligkeit und Kontrast Mit Hilfe dieses Menüs können Sie die Helligkeit und den Kontrast des Displays anpassen. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen       Display           Display Kontrast Helligkeit –...

  • Seite 89: Abschalten Nach

    Erweiterte Einstellungen Abschalten nach Wird der Reinigungsautomat für eine einstellbare Zeit nicht genutzt, kann dieser in Betriebsbereitschaft versetzt oder automatisch abge- schaltet werden. Betriebsbereit- Bei Betriebsbereitschaft bleibt der Reinigungsautomat eingeschaltet schaft und die Uhrzeit wird im Display angezeigt. Durch drücken einer belie- bigen Taste wird der Reinigungsautomat wieder reaktiviert.

  • Seite 90: Abschalten Nach Aktivieren

    Erweiterte Einstellungen Abschalten nach Rufen Sie das Menü über den folgenden Eingabepfad auf:  aktivieren Taste  Erweiterte Einstellungen                 Abschalten nach Abschalten nach nein – Die Auto-Off-Funktion ist aktiviert. Es muss eine Wartezeit einge- stellt werden, nach der eine automatische Abschaltung erfolgen soll.

  • Seite 91: Programmeinstellungen

    Spülgut ausgerichtet sein. Für die Änderung der Programmeinstellungen werden zusätzliche spezifische Gerätekenntnisse benötigt und sollten daher nur von ver- sierten Anwendern oder dem Miele Kundendienst vorgenommen wer- den. Bei validierten Verfahren müssen Programm- bzw. Dosierverände- rungen dokumentiert werden.

  • Seite 92: Programmblöcke

    Temperaturen von 80 bis 95 °C und entsprechenden Einwirkzeiten. Trocknung – Eine ausreichende Trocknung reduziert das Korrosionsrisiko durch Restfeuchte auf dem Spülgut. Mit Ausnahme der Klarspülerdosierung und den Trocknungspara- metern ist die Einstellung der Programmblöcke dem Miele Kunden- dienst vorbehalten.

  • Seite 93: Menü Aufrufen

    Programmeinstellungen Menü aufrufen Ab Werk ist das Menü für die Programmeinstellungen für Anwender gesperrt. Bei Bedarf kann dieses durch den Miele Kundendienst frei- geschaltet werden. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen      ...

  • Seite 94: Programm Zurücksetzen

    Programmeinstellungen Programm zurücksetzen Sie können Programme einzeln auf den Auslieferungszustand zurück- setzen. Programme, die auf einem freien Speicherplatz gespeichert wur- den, werden unwiederbringlich gelöscht.    ...           Programmeinstellung Programm zurücksetzen               Im Display werden zunächst alle Programme aufgelistet. Wählen Sie das Programm mit Hilfe der Pfeiltasten  und  aus ...

  • Seite 95: Programm Ändern

    Programmeinstellungen Programm ändern Die Änderung der Programme erfolgt in zwei Schritten: – Die Programmänderung beginnt mit einer Auflistung aller Spülblö- cke, die dem Programm zugeordnet sind. Diese muss zuerst bestä- tigt werden. – Danach können einzelne Programmparameter verändert werden. Dokumentieren Sie jede Änderung der werkseitigen Einstellungen für einen eventuellen späteren Kundendienstfall.

  • Seite 96: Wassermenge Ändern

    Programmeinstellungen Wassermenge Eine Erhöhung der Wassermenge ist sinnvoll, wenn durch die Struktur ändern des Spülguts viel Wasser gebunden wird oder wenn auf Grund der Art der Anschmutzung (z. B. Blut) und der eingesetzten Prozessche- mie mit starker Schaumbildung zu rechnen ist. Die zusätzliche Was- sermenge hängt von der Ausführung der eingesetzten Körbe bzw.

  • Seite 97: Abpumpzeit Verlängern

    Programmeinstellungen Abpumpzeit Wenn am Ende eines Spülblocks noch Restwasser im Spülraum ist, verlängern weil z. B. das bauseitige Abwassersystem nicht ausreicht, um das Abwasser aus dem Spülraum in der vorgesehen Zeit abzuleiten, wird folgende Fehlermeldung ausgegeben: Wasserablauf prüfen In diesem Fall kann die Abpumpzeit verlängert werden.    ...

  • Seite 98: Trocknungsaggregat

    Programmeinstellungen Trocknungs- Die Zusatzfunktion "Trocknung" beschleunigt den Trocknungsvorgang aggregat am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts. Die erhitze Trocknungsluft wird über den Dampfkondensator abgeführt und kann bei Bedarf heruntergekühlt werden (siehe Kapitel "Erweiterte Einstel- lungen/Luftabkühlung").
  • Seite 99 Die Trocknungsphase ist in zwei Blöcke gegliedert. Je Block müssen Zeit einstellen die Temperatur und die Haltezeit (Zeit Trocknung) eingestellt werden. Der erste Block (Temperatur 1 und Zeit Trocknung 1) ist nicht allen Programmen zugeordnet, kann aber bei Bedarf durch den Miele Kun- dendienst eingerichtet werden. Temperatur 1    ...
  • Seite 100 Programmeinstellungen Zeit Trocknung 2    ... einstellen Zeit Trocknung 2           Einstellen               Zeit Trocknung 2 (0 - 120 Min) Die Haltezeit wird in 1 Minuten Schritten eingestellt. In der untersten Zeile ist der mögliche Einstellungsbereich angegeben. Stellen Sie die Haltezeit mit Hilfe der Pfeiltasten  (höher) und  ...
  • Seite 101 Programmeinstellungen Abkühlen mit Nach der Trocknung kann die Abkühlung des Spülguts durch das Gebläse Trocknungsaggregat beschleunigt werden. Dazu läuft das Gebläse des Trocknungsaggregat bei ausgeschalteter Heizung weiter und kühlt so das Innere des Spülraums herunter.    ...           Abkühlen mit Gebläse Abkühlen mit Gebläse nein Zeit einstellen...

  • Seite 102: Prozessdokumentation

    – Programmende, – Systemmeldungen, wie z. B. Salzmangel. Bei Bedarf können noch weitere Daten in das Protokoll aufgenommen werden. Wenden Sie sich dazu an den Miele Kundendienst. Speicherung Abhängig vom Umfang werden zwischen 10 und max. 20 Chargen- protokolle im geräteinternen Speicher netzausfallsicher vorgehalten.

  • Seite 103: Kommunikationsmodul Für Externe Archivierung

    Prozessdokumentation Kommunikationsmodul für externe Archivierung Für eine dauerhafte Archivierung der Chargenprotokolle ist auf der Geräterückseite ein Modulschacht zur Aufnahme eines Miele Kommu- nikationsmoduls integriert. Die Module ermöglichen die Einrichtung einer Ethernet-Schnittstelle zur Dokumentation mit Hilfe einer Doku- mentationssoftware oder einer RS-232 Schnittstelle zur Anbindung an einen Protokolldrucker.

  • Seite 104: Prozessdokumentation Mit Protokolldrucker

    Prozessdokumentation Prozessdokumentation mit Protokolldrucker Die Prozessprotokolle werden über einen direkt angebundenen Proto- kolldrucker ausgedruckt und in Papierform archiviert. Grafische Dar- stellungen sind nicht enthalten. Die Direktanbindung erfordert ein XKM RS232 10 Med Kommunikationsmodul. Protokollformate Für die Papierarchivierung kann zwischen zwei verschiedenen Proto- kollformaten gewählt werden: –...

  • Seite 105: Chargenprotokolle Nachträglich Auslesen

    Prozessdokumentation Chargenprotokolle nachträglich auslesen Der Reinigungsautomat bietet die Möglichkeit, die intern gespeicher- ten Protokolle nachträglich auszulesen. Externe Software Bei bestehender Netzwerkanbindung können die Daten direkt über die Dokumentationssoftware abgefragt werden. Eingaben am Reini- gungsautomaten sind nicht erforderlich. Protokolldrucker Für nachträgliche Protokollausdrucke stehen die nachfolgenden Op- tionen zur Verfügung.

  • Seite 106: Instandhaltungsmaßnahmen

    Instandhaltungsmaßnahmen Wartung Periodische Wartungen müssen nach 1000 Betriebsstunden oder spätestens alle 18 Monate durch den Miele Kundendienst erfolgen. Die Wartung umfasst folgende Punkte: – elektrische Sicherheit nach VDE 0701/0702 – Türmechanik und Türdichtung – Verschraubungen und Anschlüsse im Spülraum – Wasserzu- und -ablauf –...

  • Seite 107: Routineprüfung

    Instandhaltungsmaßnahmen Routineprüfung Täglich vor Arbeitsbeginn müssen Routineprüfungen durch den Be- treiber durchgeführt werden. Für die Routineprüfungen wird ab Werk eine Vorlage für eine entsprechende Checkliste mit ausgeliefert. Folgende Punkte sind zu kontrollieren: – die Siebe im Spülraum, – die Maschinensprüharme sowie die Sprüharme der Wagen und Körbe, –...
  • Seite 108 Instandhaltungsmaßnahmen Drücken Sie die Griffstege zusammen und ziehen Sie das Grobsieb  nach oben heraus. Entnehmen Sie das Feinsieb, das lose zwischen dem Grobsieb und  dem Mikrofeinfilter liegt. Nehmen Sie als Letztes das Flächensieb heraus.  Reinigen Sie die Siebe. ...

  • Seite 109: Sprüharme Prüfen Und Reinigen

     sen.  Schwergängige oder blockierte Sprüharme dürfen nicht weiter verwendet werden. Wenden Sie sich in diesen Fällen an den Miele Kundendienst. Sprüharme Für die Reinigung müssen die Sprüharme der Maschine sowie die der reinigen Wagen und Körbe wie folgt demontiert werden: Entnehmen Sie den Wagen bzw.
  • Seite 110 Sollten Verschleißerscheinungen an den Lagerungen sichtbar sein, kann dies langfristig die Funktion der Sprüharme beeinträchtigen. Wenden Sie sich in diesen Fällen den Miele Kundendienst. Setzen Sie die Sprüharme nach der Reinigung wieder ein.  Prüfen Sie nach der Montage, ob sich die Sprüharme leicht drehen ...

  • Seite 111: Reinigungsautomaten Reinigen

    Reinigen Sie regelmäßig die Rinne im Sockelblech unterhalb der Tür  mit einem feuchten Tuch. Spülraum reinigen Der Spülraum ist weitgehend selbstreinigend. Sollten sich dennoch Ablagerungen bilden, wenden Sie sich an den Miele Kundendienst. Gerätefront Reinigen Sie die Edelstahloberfläche mit einem feuchten Tuch und ...

  • Seite 112: Wagen, Körbe, Module Und Einsätze Kontrollieren

    – Sind die in den Sprüharmen integrierten Magnete frei von anhaften- den metallischen Gegenständen? – Müssen die Filterrohre gereinigt oder Filterplatten, z. B. im E 478/1, gewechselt werden? Wartung von Periodische Wartungen müssen nach 1000 Betriebsstunden oder Wagen, Körben, spätestens alle 18 Monate durch den Miele Kundendienst erfolgen. Modulen und Einsätzen...

  • Seite 113: Hepa-Filter Wechseln

    über eine begrenzte Einsatzdauer. Aus diesem Grund müssen die Fil- ter regelmäßig nach z. B. folgender Meldung ausgetauscht werden: HEPA-Filter wechseln Eine einwandfreie Funktion ist nur mit einem Original Miele-HEPA- Filter Klassifikation 13 gegeben. Öffnen Sie die Serviceklappe in der Sockelblende.
  • Seite 114 Instandhaltungsmaßnahmen Betriebstunden- Zu jedem Filtertyp sind in der Maschinensteuerung die maximal zu- zähler HEPA-Filter lässigen Betriebsstunden hinterlegt. Nach jedem Filterwechsel muss zurücksetzen der Betriebsstundenzähler zurückgesetzt werden. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Einstellungen       ...

  • Seite 115: Prozessvalidierung

    Instandhaltungsmaßnahmen Prozessvalidierung Die angemessene Leistung der Reinigungs- u. Desinfektionsverfahren in der Routine hat der Betreiber sicherzustellen. International werden die Anwender mit der Norm EN ISO 15883 zu diesen Kontrollen angehalten. In einigen Ländern wird dieses auch durch nationale Gesetze, Verordnungen oder Empfehlungen gefor- dert.
  • Seite 116 Instandhaltungsmaßnahmen Prüfprogramme Zur Überprüfung der Reinigungsleistung im Rahmen der Routineprü- fung stehen verschiedene Prüfprogramme bereit. Bei den Prüfpro- grammen handelt es sich nicht um eigenständige Aufbereitungspro- gramme. Vielmehr sind es Zusatzfunktionen, die vor dem Start eines beliebigen Aufbereitungsprogramms aktiviert werden können. Die Prüfprogramme unterbrechen den Programmablauf automatisch an festgelegten Punkten.
  • Seite 117 Instandhaltungsmaßnahmen Prüfprogramm Prüfprogramme gelten nur für jeweils einen Programmdurchlauf. Für aktivieren weitere Prüfungen muss erneut ein Prüfprogramm ausgewählt wer- den. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen       Prüfprogramm           Prüfprogramm nein Labor –...

  • Seite 118: Störungshilfe

    Störungshilfe Die nachfolgende Übersicht soll dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Jedoch unbedingt beachten:  Reparaturen dürfen nur vom Miele Kundendienst durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Anwender ent- stehen. Um einen unnötigen Kundendiensteinsatz zu vermeiden, sollte beim ersten Auftreten einer Fehlermeldung überprüft werden, ob dieser Fehler nicht durch eine evtl.

  • Seite 119: Dosierung/Dosiersysteme

    Störungshilfe Problem Ursache und Behebung Nächste Wartung am: Keine Störung! Der Miele Kundendienst hat eine Empfehlung für den nächsten Wartungstermin hinterlegt. Vereinbaren Sie einen Wartungstermin mit dem Miele  Kundendienst. Dosierung/Dosiersysteme  Vorsicht beim Umgang mit Prozesschemikalien! Bei allen Prozesschemikalien sind die Sicherheitshinweise und Sicherheitsdatenblätter der Hersteller zu beachten.
  • Seite 120 Defekt an der Sauglanze feststellen, benachrichtigen Sie den Miele Kundendienst. Hochviskose (zähflüssige) Prozesschemikalien können die Dosierüberwachung beein- trächtigen und zu ungenauen Messungen führen. Wenden Sie sich in diesem Fall an den Miele Kundendienst und fragen Sie nach den erforderlichen Maßnahmen.

  • Seite 121: Salzmangel/Enthärtungsanlage

    Störungshilfe Salzmangel/Enthärtungsanlage Problem Ursache und Behebung Salz nachfüllen Der Salzvorrat der Enthärtungsanlage geht zur Neige. Füllen Sie vor dem nächsten Programmstart Regenerier-  salz nach. In Kürze Gerätesperre wegen Der Salzvorrat der Enthärtungsanlage ist aufgebraucht. Eine Salzmangel weitere Regeneration ist nicht mehr möglich. Der Reini- gungsautomat wird mit der nächsten Regeneration für wei- tere Anwendungen gesperrt.

  • Seite 122: Abbruch Mit Fehlernummer

     Kapiteln "Wasserzulauf anschließen" und "Technische Daten". Überprüfen Sie die Siebe im Wasserzulauf.  Wenden Sie sich an den Miele Kundendienst und fragen  Sie nach den erforderlichen Maßnahmen. Fehler 412-414 Ein Programm wurde abgebrochen, weil der Volumenstrom des einlaufenden Wassers zu hoch ist.
  • Seite 123 Störungshilfe Problem Ursache und Behebung Fehler 433 Überstehendes Spülgut oder Gegenstände im Türspalt, z. B. Handtücher, verhindern ein vollständiges Schließen der Tür durch den Komfort-Türverschluß. Entfernen Sie alle Gegenstände und ordnen Sie das  Spülgut so ein, dass es nicht in den Bereich der Tür ragt. Schließen Sie die Tür.
  • Seite 124 überprüfen Sie die Schläuche auf eventuelle Undichtig- keiten. Lagern Sie die Dosierschläuche so, dass diese nicht abknicken können. Entlüften Sie die Dosiersysteme.  Wenn Sie Undichtigkeiten an den Dosierschläuchen oder Defekte an den Sauglanzen feststellen, benachrichtigen Sie den Miele Kundendienst.
  • Seite 125 Störungshilfe Problem Ursache und Behebung Fehler 526 Der Mindestfließdruck wurde unterschritten. - Der Wasserdruck ist aufgrund starker Schaumbildung zu gering. Eventuell wurde verschütteter Klarspüler nach dem Auffüllen nicht entfernt. Beachten Sie die Hinweise zu Schaumentwicklung im  Kapitel "Chemische Verfahrenstechnik". Abspülen Starten Sie das Programm , um den Spülraum ...
  • Seite 126 Das Waterproofsystem hat angesprochen. Unter Umstän- den liegt eine Undichtigkeit bei einem der Wasserzulauf- schläuche vor. Schließen Sie die Wasserhähne.  Benachrichtigen Sie den Miele Kundendienst.  Fehler 555 Im Dampfkondensator hat sich zu viel Wasser angesam- melt. Starten Sie den Reinigungsautomaten neu. Das über- ...
  • Seite 127 Störungshilfe Problem Ursache und Behebung Fehler 559 Die Schnittstelle zur Prozessdokumentation ist gestört. Der Reinigungsautomat hat ein Modul für eine Ethernet Schnitt- stelle erkannt, in der Steuerung ist aber eine serielle Schnittstelle (RS232) aktiviert. Deaktivieren Sie die RS232 Schnittstelle: Rufen Sie das Menü zur Konfiguration der Schnittstelle ...

  • Seite 128: Prozessbedingte Störungen Und Meldungen

    Programm keine Trock- nung programmiert ist. Starten Sie das Programm ohne Trocknung.  Oder Lassen Sie durch den Miele Kundendienst die Trock-  nungsparameter für dieses Programm einstellen. Falscher Code eingegeben Der eingegebene PIN-Code entspricht nicht dem einge- speicherten Code.
  • Seite 129 Störungshilfe Problem Ursache und Behebung Spitzenlastabschaltung Keine Störung! Einzelne Komponenten des Reinigungsautomaten pausie- ren, solange ein Spitzenlastsignal durch Ihr Energie- managementsystem anliegt. Alle Einstellungen zurückge- Keine Störung! setzt Ein Anwender hat die Werkseinstellung wiederhergestellt. Bestätigen Sie die Meldung mit OK. ...

  • Seite 130: Tür

    Komfort-Türverschluss führen. Öffnen und schließen Sie die Tür.  Wird die Fehlermeldung erneut angezeigt: Benachrichtigen Sie den Miele Kundendienst.  Vorsicht Spülraum heiß Trotz- Bei Betätigung der Taste  beträgt die Temperatur im dem öffnen? Spülraum über 60 °C.

  • Seite 131: Unzureichende Reinigung Und Korrosion

    Gegebenenfalls muss die Entsalzungspatrone des Aqua- purifikators ausgetauscht werden. Das Spülgut ist fleckig. Der Vorratsbehälter für Klarspüler ist leer. Füllen Sie den Vorratsbehälter nach.  Die Klarspülerkonzentration ist zu niedrig eingestellt. Benachrichtigen Sie den Miele Kundendienst und lassen  Sie die Dosierkonzentration anpassen.
  • Seite 132 Störungshilfe Problem Ursache und Behebung Das Reinigungsergebnis Wagen, Körbe, Module und Einsätze waren nicht für das ist mangelhaft. Spülgut vorgesehen. Wählen Sie die Wagen, Körbe, Module und Einsätze ent-  sprechend der Aufgabenstellung aus. Wagen, Körbe, Module und Einsätzen wurden falsch oder zu voll beladen.
  • Seite 133 Störungshilfe Problem Ursache und Behebung Spülgut aus Glas weist Das Spülgut ist für die maschinelle Aufbereitung ungeeig- Korrosion auf (Glasangriff). net. Verwenden Sie ausschließlich Spülgut, dass vom Her-  steller als maschinell aufbereitbar deklariert ist. Im Programmablauf hat keine Neutralisation stattgefunden. Überprüfen Sie den Füllstand des Vorratsbehälters und ...

  • Seite 134: Sprüharmüberwachung/Spüldruck

    Störungshilfe Sprüharmüberwachung/Spüldruck Problem Ursache und Behebung Sprüharmüberwachung – Die eingestellte Drehzahl wurde nicht erreicht. oberer Gerätesprüharm: - Spülgut blockiert die Maschinen- bzw. Korbsprüharme. Sprüharmblockade oder Ordnen Sie das Spülgut so ein, dass sich die Sprüharme  Schaumentwicklung leicht drehen können und starten Sie das Programm neu. oder - Der entsprechende Sprüharm ist verstopft.

  • Seite 135: Wasserzu- Und -Ablauf

    Störungshilfe Wasserzu- und -ablauf Problem Ursache und Behebung Wasserzulauf prüfen Ein oder mehrere Wasserhähne sind geschlossen. Öffnen Sie die Wasserhähne.  Es gelangt nicht genug Wasser in den Reinigungsautoma- ten. Reinigen Sie die Siebe im Wasserzulauf.  Öffnen Sie die Wasserhähne vollständig. ...

  • Seite 136: Drucker/Schnittstelle

     Tauschen Sie ggf. die Druckerpatronen aus.  Netzwerkunterbrechung Das Kommunikationsmodul hat eine Netzwerkunterbre- chung festgestellt bzw. kann keine Verbindung aufbauen. Wenden Sie sich an ihren Netzwerkadministrator.  Kann das Problem nicht behoben werden: Benachrichtigen Sie den Miele Kundendienst. ...

  • Seite 137: Störungen Beseitigen

    Störungen beseitigen Ablaufpumpe und Rückschlagventil reinigen Wenn am Ende eines Programms das Wasser nicht vollständig aus dem Spülraum abgepumpt worden ist, könnte ein Fremdkörper die Ablaufpumpe oder das Rückschlagventil blockieren. Nehmen Sie die Siebkombination aus dem Spülraum (siehe Kapitel  "Instandhaltungsmaßnahmen/Siebe im Spülraum reinigen").

  • Seite 138: Siebe Im Wasserzulauf Reinigen

    Störungen beseitigen Siebe im Wasserzulauf reinigen Zum Schutz des Wassereinlaufventils sind in der Schlauchverschrau- bung Siebe eingebaut. Sind die Siebe verschmutzt, müssen sie gerei- nigt werden, da sonst zu wenig Wasser in den Spülraum einläuft.  Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil.

  • Seite 139: Kundendienst

    Fehler nicht durch eine evtl. Fehlbedienung entstanden ist. Beachten Sie dazu die Hinweise im Kapitel "Störungshilfe". Können die Störungen trotz der Hinweise in der Gebrauchsanweisung nicht behoben werden, benachrichtigen Sie bitte den Miele Werkkun- dendienst. Die Kontaktdaten finden Sie auf der Rückseite dieser Gebrauchsan- weisung.

  • Seite 140: Softwareversion

    EFU Id: XXXXX – Softwareversion des Frequenzumrichters. LNG Id: XXXXX – Version des Sprachpakets. In diesem Menü können Sie keine Einstellungen vornehmen. Software-Updates und -Upgrades kann nur der Miele Kundendienst aufspielen. Beenden Sie das Menü mit den Tasten OK oder . ...

  • Seite 141: Aufstellen

    Aufstellen Aufstellen und ausrichten Beachten Sie den beiliegenden Installationsplan!  Im Umgebungsbereich des Reinigungsautomaten sollte nur Ein- richtungsmobiliar für die anwendungsspezifische Nutzung einge- setzt werden, um das Risiko möglicher Kondenswasserschäden zu vermeiden. Der Reinigungsautomat muss standsicher und waagerecht stehen. Bodenunebenheiten und die Gerätehöhe können mit den vier Schraubfüßen aus- bzw.

  • Seite 142: Unter Einer Arbeitsplatte Einbauen

    Aufstellen Unter einer Arbeitsplatte einbauen Gerätedeckel Für den Unterbau unter einer durchgehenden Arbeitsplatte muss der entfernen Gerätedeckel wie folgt abgenommen werden: Drehen Sie auf der Maschinenrückseite die beiden Sicherungs-  schrauben des Deckels heraus. Öffnen Sie die Tür.  Drehen Sie die linke und rechte Befestigungsschraube heraus. ...
  • Seite 143 Schränken nicht abgedichtet, z. B. mit Silikon aus- gespritzt, werden, damit die Belüftung der Umwälzpumpe sicher- gestellt ist. Abdeckblech/ Je nach Unterbausituation kann bei Miele ein Arbeitsplattenschutz Arbeitsplatten- angefordert werden. schutz Die Unterkante der Arbeitsplatte wird durch das Abdeckblech gegen...

  • Seite 144: Elektromagnetische Verträglichkeit (Emv)

    Aufstellen Elektromagnetische Verträglichkeit (EMV) Der Reinigungsautomat wurde auf elektromagnetische Verträglichkeit (EMV) gemäß EN 61326-1 geprüft und ist für den Betrieb in gewerbli- chen Einrichtungen, wie z. B. Krankenhäusern, Arztpraxen und Labo- ren, und solchen Bereichen, die an das öffentliche Versorgungsnetz angeschlossen sind, geeignet. Die Hochfrequenzenergie- (HF-) Emissionen des Reinigungsautoma- ten sind so gering, dass Störungen von elektrotechnischen Geräten in der unmittelbaren Umgebung als wenig wahrscheinlich anzusehen...

  • Seite 145: Elektroanschluss

    – Zur Erhöhung der Sicherheit wird dringend empfohlen, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten. – Bei Austausch der Netzanschlussleitung ist ein Original Miele Er- satzteil oder eine entsprechende Leitung mit Aderendhülsen zu ver- wenden.

  • Seite 146: Spitzenlastabschaltung

    Der Reinigungsautomat ist für die Einbindung in ein Energiemanage- mentsystem ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung entspre- chend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst. Lastmangement Im Falle einer Spitzenlastabschaltung werden einzelne Komponenten des Reinigungsautomaten, wie z. B.

  • Seite 147: Wasseranschluss

    – Der maximal zulässige statische Wasserdruck beträgt 1.000 kPa Überdruck. – Liegt der Wasserdruck nicht in dem genannten Bereich, bitte den Miele Kundendienst nach den erforderlichen Maßnahmen fragen. – Die Beschreibung für den Anschluss von AD-Wasser folgt am Ende dieses Kapitels.
  • Seite 148 Wasseranschluss – Die Zulaufschläuche sind ca. 1,7 m lange Druckschläuche DN 10 mit ¾ Zoll Verschraubung. Die Schmutzsiebe in den Verschraubun- gen dürfen nicht entfernt werden. – Die im Beipack mitgelieferten Großflächensiebe zwischen Absperr- ventil und Zulaufschlauch installieren. Das Großflächensieb für AD- Wasser ist aus Chrom-Nickelstahl, zu erkennen an der matten Oberfläche.
  • Seite 149 Der Reinigungsautomat ist für den Anschluss an ein Ringleitungssys- Ringleitung tem für AD-Wasser ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung ent- sprechend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst.

  • Seite 150: Wasserablauf Anschließen

    Wasseranschluss Wasserablauf anschließen – In den Ablauf des Reinigungsautomaten ist ein Rückschlagventil eingebaut, so dass kein Schmutzwasser über den Ablaufschlauch in den Reinigungsautomaten zurück fließen kann. – Der Reinigungsautomat sollte vorzugsweise an ein separates, bau- seitiges Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss vorhanden ist, empfehlen wir den Anschluss an einen Doppelkammer- Siphon.

  • Seite 151: Technische Daten

    MP-Richtlinie 93/42/EWG, Klasse IIb Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany * An einem Aufstellungsort über 1.500 m Höhe ist der Siedepunkt der Spülflotte herabgesetzt. Deshalb müssen ggf. die Desinfektionstemperatur und die Wirkzeit durch den Miele Kundendienst angepasst werden.

  • Seite 152: Programmübersicht

    Programm Anwendung Vorspülen Programmierbares Programm für spezielle Anforde- (Freier Speicherplatz) rungen; Programmierung erfolgt auf Anfrage durch den Miele Kundendienst. Programmierbares Programm für spezielle Anforde- (Freier Speicherplatz) rungen; Programmierung erfolgt auf Anfrage durch den Miele Kundendienst. Reinigungs- und Desinfektionsprogramm gemäß Vario TD Dental EN ISO 15883, zur Aufbereitung von Spülgut mit...
  • Seite 153 1 Min KW = Kaltwasser WW = Warmwasser KWxx = KW Anteil im Mischwasser in Prozent (KW70 = 70 % KW + 30 % WW) AD = Rein(st)wasser, vollentsalztes Wasser (VE), demineralisiertes Wasser Min = Haltezeit in Minuten (x) = Optionaler Programmblock; Aktivierung erfolgt auf Anfrage durch den Miele Kundendienst. DOS 1 = Reiniger DOS 2 = Klarspüler (Türdosierung) DOS 3 = Neutralisationsmittel...

  • Seite 154: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elek- tronikgeräte bei Kommune, Händler oder Miele. Für das Löschen et- waiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür,...
  • Seite 156 Schweiz: Miele AG Limmatstrasse 4, 8957 Spreitenbach Telefon 056 417 20 00 Zentrale Telefon 056 417 27 51 - Telefax 056 417 24 69 Miele Service Professional 0 800 551 670 E-Mail: info.mieleprofessional@miele.ch Internet: www.miele-professional.ch Luxemburg: Miele S.à.r.l. 20, rue Christophe Plantin...

Inhaltsverzeichnis
