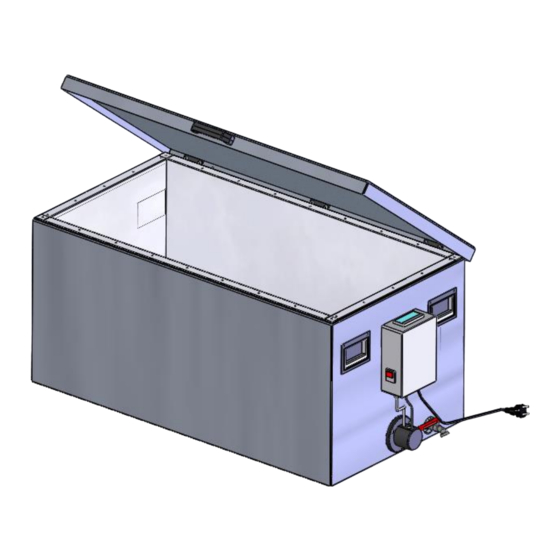

- Seite 1 TESTING Bluhm & Feuerherdt GmbH Herstellung und Vertrieb von Baustoffprüfgeräten Motzener Str. 26b DE - 12277 Berlin Tel. +49(0)30/710 96 45-0 Fax +49(0)30/710 96 45-98 www.testing.de Betriebsanleitung Klimakiste für normgerechte Lagerung von Beton-Prüfkörpern...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ...................... 6 Elektrische Anschlüsse ..................6 Grundlegende Sicherheitshinweise ..............7 Verpflichtung des Betreibers ................7 Gefahren im Umgang mit der Klimakiste ............7 Regelmäßige Prüfung ..................7 Information zum CE-Zeichen ................7 Technische Daten ....................8 Beschreibung der Klimakiste ................8 Elektrischer Aufbau .................... -
Seite 3: Allgemeine Hinweise
Tätigkeiten auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können (Definition für Fachkräfte laut IEC 364). Die Klimakiste dient ausschließlich zur Wasserlagerung von Betonprüfkörpern bei einer vorgegebenen Prüftemperatur. Der Betrieb ist ausschließlich in trockenen Innenräumen zulässig! Empfohlene Bestückung mit Betonproben:... -
Seite 4: Sachwidrige Verwendung
das Aufstellen der Klimakiste auf unebenem oder nicht tragfähigem Untergrund das Betreiben der Klimakiste mit explosiven Flüssigkeiten das Befüllen und Betreiben der Klimakiste mit Materialien mit niedrigem Schmelz- punkt sowie der Einsatz der Klimakiste unter widrigen Bedingungen Eine Aufheizung des Wassers auf eine höhere Temperatur über 20C kann zu einer über-... -
Seite 5: Gewährleistung Und Haftung
Klimakiste 2.0401 Gewährleistung und Haftung Grundsätzlich gelten unsere Allgemeinen Geschäftsbedingungen. Der Hersteller übernimmt die Gewähr dafür, dass diese Betriebsanleitung in Übereinstim- mung mit den technischen und funktionellen Parametern des gelieferten Produktes erar- beitet wurde. Der Hersteller behält sich das Recht vor, ergänzende Informationen dieser Betriebsanlei- tung hinzuzufügen. -
Seite 6: 1.5.2 Transport
Klimakiste 2.0401 1.5.2 Transport Die Klimakiste wird in geeigneter Kartonage, auf einer Palette stehend, angeliefert. Die Klimakiste kann in der Lieferverpackung verbleibend, mittels Hubwagen oder anderer ge- eigneter Flurfördermittel, welche unter die Palette greifen müssen, zu seinem Bestim- mungsort bewegt werden. -
Seite 7: Grundlegende Sicherheitshinweise
Beseitigung aller Gefahrenquellen wieder zu benutzen. Gefahren im Umgang mit der Klimakiste Die Klimakiste ist nach dem Stand der Technik und den anerkannten Technischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benut- zers oder Dritter beziehungsweise Beeinträchtigungen an den elektrischen Teilen oder... -
Seite 8: Technische Daten
375 mm Gewicht ungefüllt ca. 62 kg Elektrischer Aufbau Die Versorgungsspannung für die Klimakiste muss 230 V / 50-60 Hz betragen. Der Heizkörper liegt zum Schutz vor mechanischen Beschädigungen unter dem Boden- rost. Der Temperaturfühler befindet sich in einem Leerrohr. -
Seite 9: Inbetriebnahme
Ausfall des Gerätes, zu großen Sachschäden oder zu einer Gefahr für das Bedienpersonal führen kann. Die Klimakiste auf einer tragfähigen, ebenen Unterlage (bis mind. 500 kg) aufstellen und ausrichten. Der Hauptschalter am Reglergehäuse ist ausgeschaltet. Stellen Sie den Netz- anschluss her. -
Seite 10: Beschreibung Des Reglers
Klimakiste 2.0401 Beschreibung des Reglers Der Regler ist ein universell einsetzbarer Regler mit einem Relaisausgang für die Hei- zung. - Regelbereich mit PTC-Fühler von –35°C - +105°C - Temperatureinheit °Celsius - Auflösung der Anzeige beträgt 0,1 K - Regelverfahren 2-Punkt, EIN/AUS... -
Seite 11: Warnmeldungen Am Display
Klimakiste 2.0401 Nach dem Loslassen der Tasten wird der neu eingestellte Wert in den unverlierbaren Speicher übernommen. Der Einstellvorgang des Sollwertes ist damit beendet. Die verzögerte Einstellmöglichkeit schützt den Anwender davor, ungewollt Werte zu ver- stellen. Der Sollwert ist bei Auslieferung auf 20 o C eingestellt. -
Seite 12: Einstellen Der Regelparameter (P-Ebene)
Klimakiste 2.0401 Einstellen der Regelparameter (P-Ebene) Parametername im Display Eingabebereiche TESTING-Einstel- lung Hysterese K1 0,5 bis 20 K 0,5 K Sollwertbegrenzung, min. -40 bis 110 Sollwertbegrenzung, max. -40 bis 110 Istwertkorrektur -40 bis 40 K 0 = nicht verriegelt P19 Tastenverriegelung 1 = verriegelt P30 unterer Grenzwert für Alarm... -
Seite 13: Wartung Und Entleerung
Wartung und Entleerung Die Klimakiste ist praktisch wartungsfrei. Um den Wasserabfluss zu gewährleisten, sind Probenrückstände aus dem Abfluss zu ent- fernen. Regelmäßige Prüfung und Wartung erhalten die Funktionsfähigkeit der Klimakiste. Hinweis Die Unfallverhütungsvorschrift verlangt für ortsveränderliche elektri- sche Geräte, Messungen nach VDE 0701 Pos. 1-4 in einem Prüfzyklus von etwa 6 Monaten zu wiederholen. -
Seite 14: Kundendienst
Ausgabedatum der Betriebsanleitung 5. Auflage Juni 2013 Urheberrecht Das Urheberrecht verbleibt bei der TESTING Bluhm & Feuerherdt GmbH Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie ent- hält Vorgaben und Hinweise, die weder vervielfältigt verbreitet oder ... - Seite 15 Klimakiste 2.0401 EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der in der Gemeinschaft niedergelassene Bevollmächtigte Hr. Feuerherdt erklärt hiermit, dass folgendes Produkt Hersteller: TESTING Bluhm & Feuerherdt GmbH Motzener Str. 26b 12277 Berlin Produktbezeichnung: Klimakiste- Edelstahl/Aluminium Seriennummer: fortlaufend Serien-/Typenbezeichnung: 2.0401 allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren ange-...
