Anschließen
Gerät an Ethernet und Spannungsversorgung anschließen
6
Anschließen
6.1
Gerät an Ethernet und Spannungsversorgung anschließen
Zum Anschluss an Ethernet und die Spannungsversorgung verfügt das Gerät einen PoE-Steck-
verbinder.
„
Gerät mit einer speziellen IP67-Ethernet-Leitung mit M22-Steckverbinder an Ethernet an-
schließen.

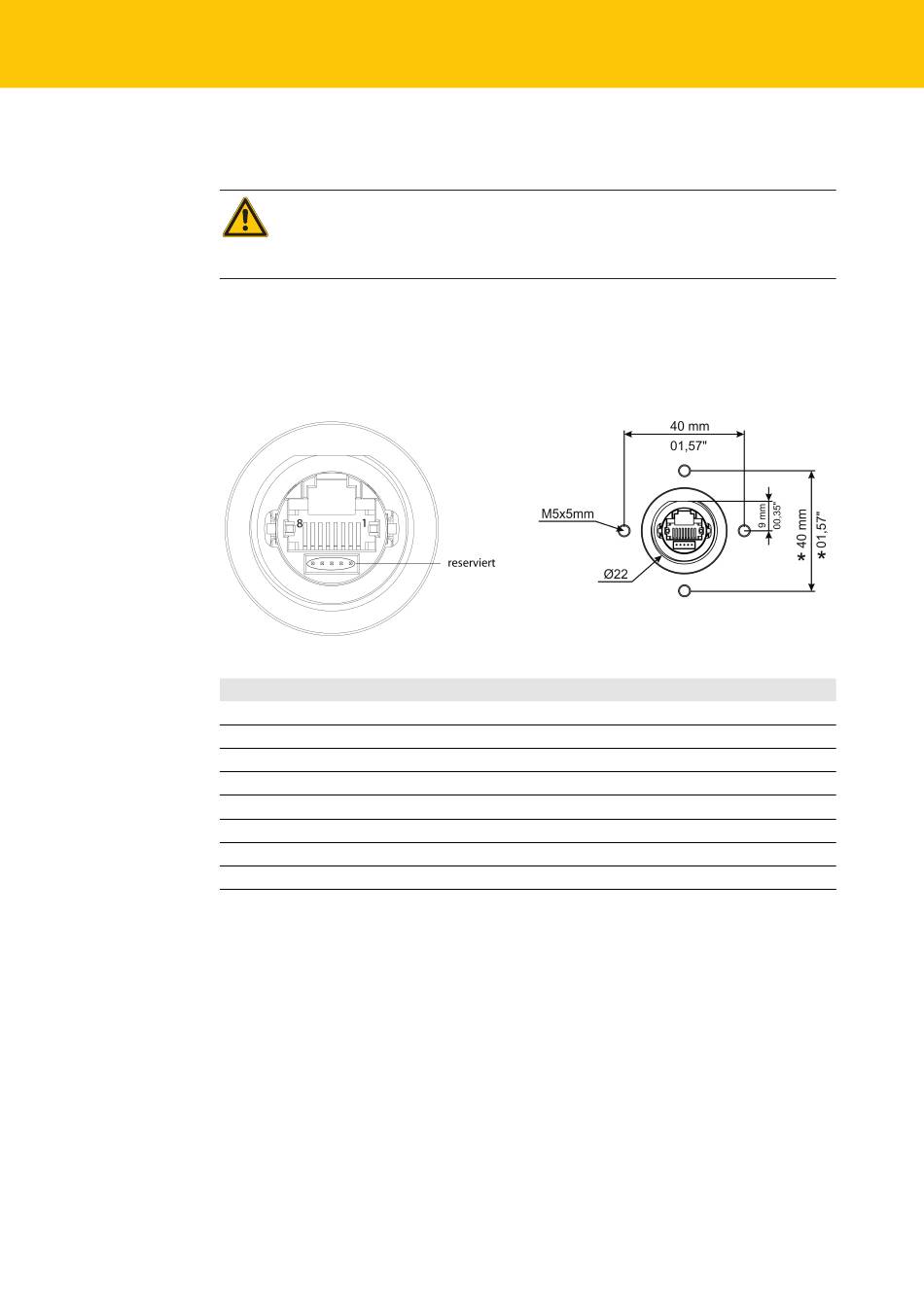

Abb. 5: PoE-Steckverbinder
Pin
1
2
3
4
5
6
7
8
Werkseinstellungen der Ethernet-Ports
ETH0/WAN:
WIFI0/WIFI:
6.1.1
Spannungsversorgung
Zur Spannungsversorgung des Gerät ist ein PoE-Injektor (z. B. PSU20-PoE-36W01) erforderlich.
Der Anschluss erfolgt in IP67-Anwendungen über spezielle, vorkonfektionierte Leitungen mit
M22-Ethernet-Anschluss. In IP20-Anwendungen kann der Anschluss auch über eine Standard-
RJ45-Ethernet-Leitung realisiert werden. Die vorkonfektionierten IP67-Leitungen sind unter
www.turck.com
legt sein, dass der ordnungsgemäße Betrieb des Geräts gewährleistet ist (siehe „Technische Da-
ten").
14
GEFAHR
Zündfähige Atmosphäre
Explosion durch zündfähige Funken
„ Gerät in einer zündfähigen Atmosphäre nicht unter Spannung trennen.
Signal
TX+
TX-
RX+
n. c.
n. c.
RX-
n. c.
n. c.
DHCP
DHCP
in verschiedenen Varianten verfügbar. Die Spannungsquelle muss so ausge-
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Abb. 6: PoE-Steckverbinder – Abmessungen
