Montagehalterung für TVB-BB1 TruVision Bullet-
Kamera – Installationsanweisungen
Beschreibung
TVB-BB1 ist eine Kamera-Montagehalterung
für die TruVision Bullet-Kameras mit
geregeltem Objektiv.

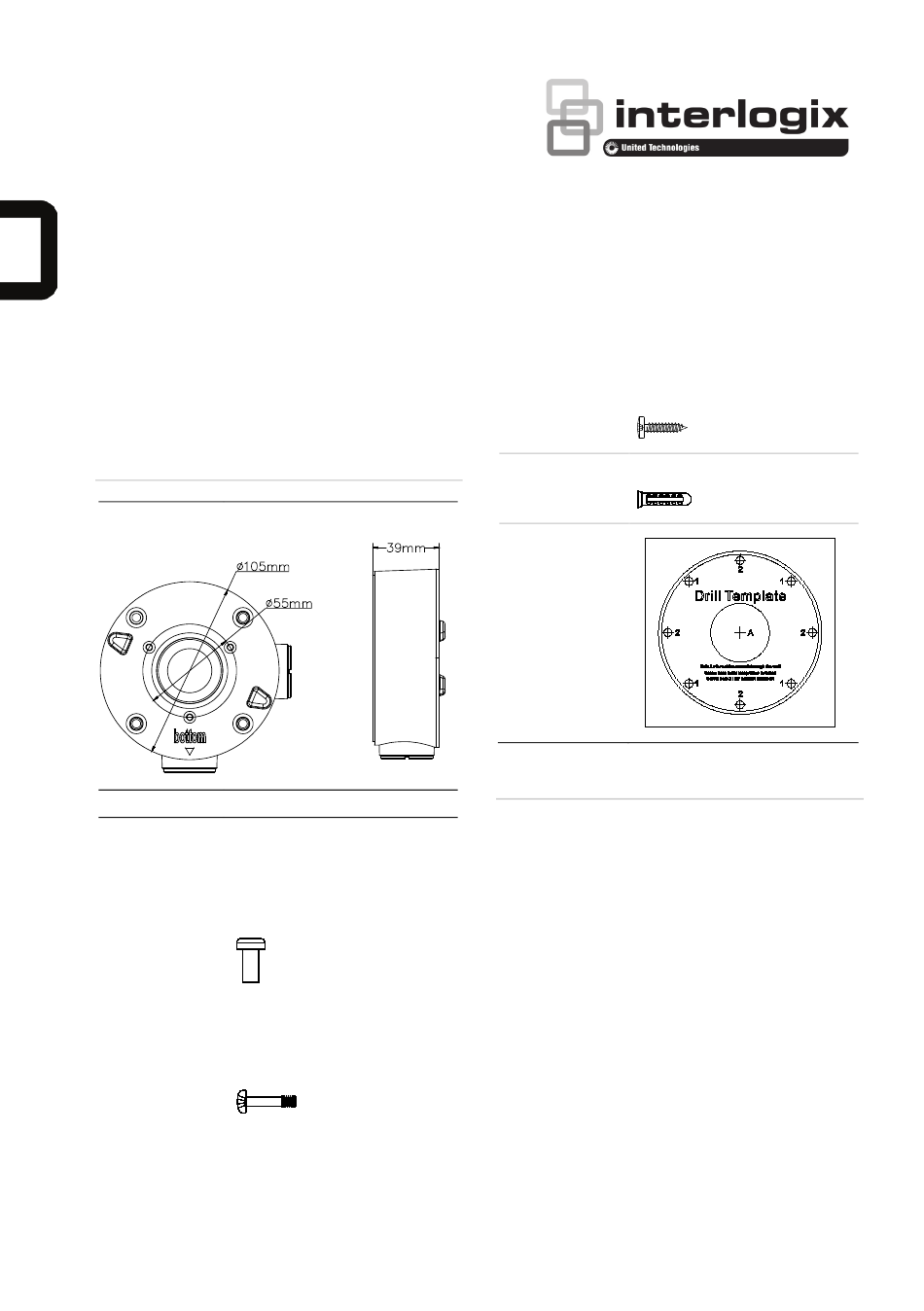

Abbildung 1: Physische Eigenschaften
Abmessungen:
105 × 39 mm
Gewicht:
247 g
Zubehör:
Schraube A
M4 x 10 mm (3 St.)
(zur Befestigung der Bullet-
Kamera an der Adapterplatte
der Montagehalterung)
Schraube B
M4 x 18 mm (4 St.)
(zur Befestigung der
Adapterplatte an der
Montagehalterung)
© 2016 United Technologies Corporation.
Interlogix ist Teil von UTC Climate Controls and Security, einer Geschäftseinheit der United Technologies
Corporation. Alle Rechte vorbehalten.
Schraube C
4 x 25 mm (4 St.)
(zur Befestigung der
Montagehalterung auf der
Montagefläche)
Trockenbaudübel
6 x 29 mm (4 St.)
Bohrschablone
Unterstützte Kameras:
TruVision analoge Bullet-Kameras mit
geregeltem Objektiv:
TVB-4201
TVB-2201
TruVision TVI Bullet-Kameras mit geregeltem
Objektiv:
TVB-4401, TVB-4403
TVB-2401, TVB-2403
TruVision IP S1 Bullet-Kameras mit geregeltem
Objektiv:
TVB-3101, TVB-3102, TVB-3103
TVB-1101, TVB-1102, TVB-1103
TruVision IP S3 Bullet-Kameras mit geregeltem
Objektiv:
TVB-5301, TVB-5302
P/N 1073203-DE • REV A • ISS 02AUG16
