Interlogix TVP-CFM Installationsanweisungen

TVP-CFM Kompakte PTZ-Halterung für die
Unterputzmontage – Installationsanweisungen

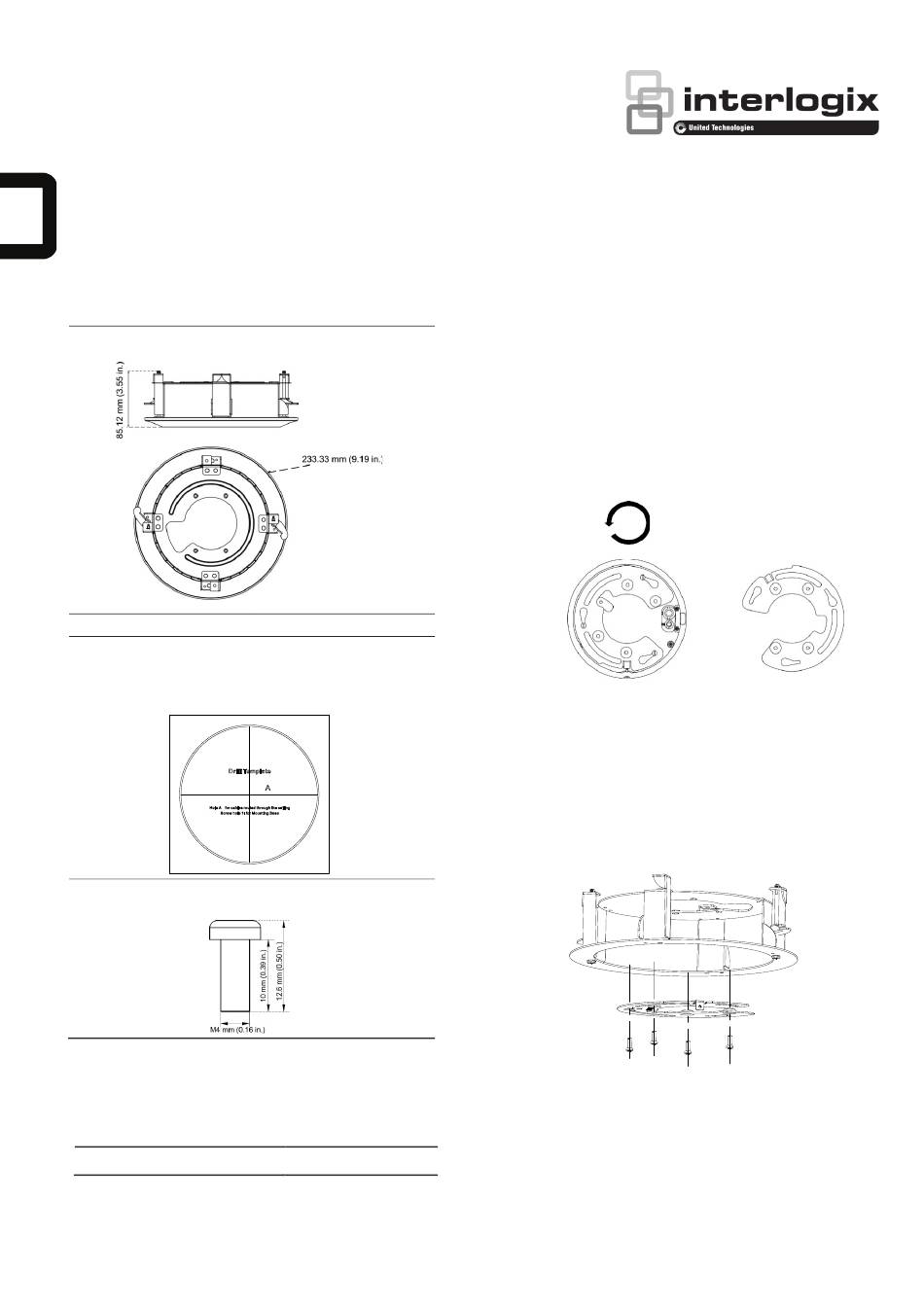

Spezifikationen
Abmessungen:
233,33 × 85,12 mm
Gewicht:
Zubehör:
Bohrschablone: 1 St.
Wird verwendet, um das Loch für die Unterputzmontage zu
schneiden.
Schraube A: 4 St.
Für die Installation der Montageplatte an der Unterputzhalterung.
Unterstützte Kameras
Die kompakte PTZ-Unterputzhalterung kann mit folgenden
Kameras verwendet werden:
Kompakte IP-PTZ-Kamera:
© 2018 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation.
640 g
TVP-5103
Installation
So installieren Sie die PTZ-Kamera TVP-5103 mithilfe der
TVP-CFM, sodass diese in der Decke eingelassen ist:
1. Lösen Sie mit dem mitgelieferten Torx-Schlüssel die Torx-
Schraube an der PTZ-Basis. Lösen Sie die drei
Schrauben an der Basis der PTZ-Kamera leicht und
drehen Sie die Metalladapterplatte gegen den
Uhrzeigersinn, um sie von der PTZ-Kamera zu trennen.
Öffnen
2. Schneiden Sie mithilfe der beiliegenden Vorlage ein Loch
in die Montagefläche.
3. Richten Sie die Kabeldurchführung in der Montageplatte
mit der Kabeldurchführung in der Unterputzhalterung aus.
Montieren Sie die Montageplatte mithilfe der A-Schraube
an der Unterputzhalterung. Ziehen Sie Schraube A fest
an. Andernfalls kann sich die Dome-Kamera nicht
ordnungsgemäß über die drei Abstandshalter hinweg und
der Schraubenkopf blockiert die Drehbewegung.
4. Verlegen Sie die Kabel durch die Unterputzhalterung.
5. Richten Sie die PTZ-Kamera der Montageplatte aus.
Drehen Sie die PTZ-Kamera im Uhrzeigersinn in die
Montageplatte, um die Baugruppe zu fixieren. Stellen Sie
sicher, dass die Verriegelungs-Torx-Schraube mit der
Metalllasche an der Metalladapterplatte ausgerichtet ist.
P/N 1073437-EN • REV B • ISS 15MAY18
