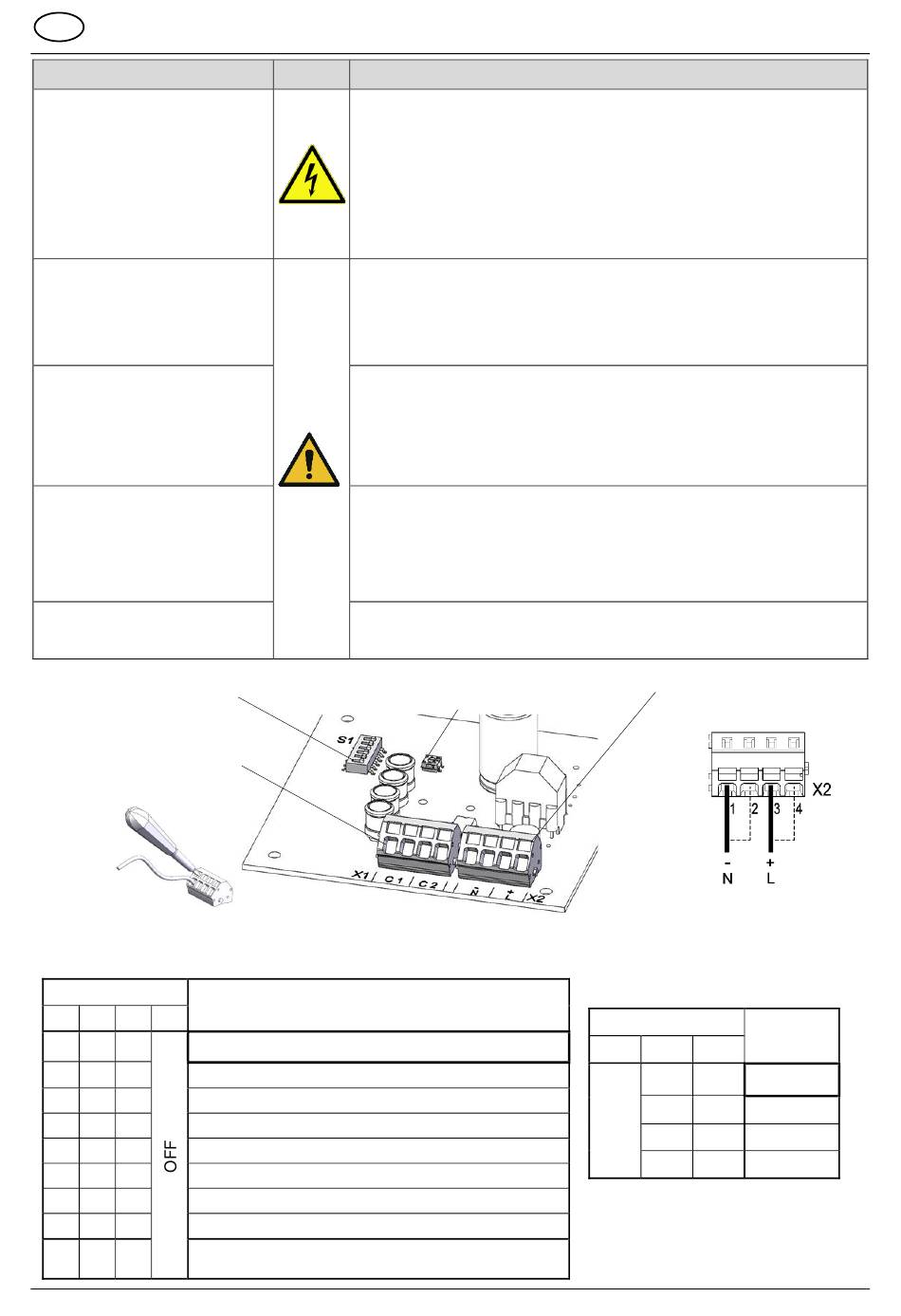

Sicherheitshinweise / Kurzanleitung Quadro LED-RGB 3G/3D
Gefahrenquelle
Grundsätzliche Sicherheitsan-
weisung missachtet
Für alle Arbeiten an
spannungsführenden Geräten gilt:
Nur Fachkräfte dürfen an elektri-
schen Geräten arbeiten!
Bestimmungsgemäße
Verwendung missachtet
Einsatzbeschreibung
missachtet.
Typenschild-Angaben
missachtet
Installation/
Wartungsarbeiten
Große Helligkeit der Blitzfunk-
tion.
Wahl der Betriebsart
Externer Steuereingang
Anschluss der Leitung
Hinweis: Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Bei Verpolung der An-
schlüsse keine Funktion.
S1
Betriebsart
1
2
3
4
OFF OFF OFF
Blitzlicht 1 Hz
OFF OFF ON
Blitzlicht 0,75 Hz
OFF ON OFF
Dauerlicht
OFF ON ON
Blinklicht 1 Hz
ON OFF OFF
Blitzlicht 2 Hz
ON OFF ON
Blinklicht 2 Hz
ON ON OFF
Blitzlicht 0,1 Hz
ON ON ON
Blitzlicht 0,5 Hz
Doppelblitzmodus (DFM3), siehe Option in der Origi-
OFF OFF OFF
nalbetriebsanleitung
08/2020
Gefahr
Gefährdungsgrad / Mögliche Folgen / Gegenmaßnahmen
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können
Stromschläge erzeugen und schwere Unfälle verursachen.
➢ Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch ge-
schulte und autorisierte Fachkräfte durchführen.
➢ Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen
Wiedereinschalten sichern. Spannungsfreiheit immer sicherstellen.
➢ Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem
Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
➢
Die Geräte sind nur für die ortsfeste Montage bestimmt.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Un-
fällen führen.
➢ Bei Installation und Wartung der Geräte immer die Angaben auf dem Ty-
penschild beachten.
➢
Die chemische Beständigkeit des Kunststoffes Polycarbonat beachten.
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder
erhitzte Bauteile
➢ Bei Installations-, Montage-, oder Service/ Wartungsarbeiten Hand-
schuhe tragen.
➢
Verdrahtung entfernt von scharfen Kanten, Ecken und internen Kompo-
nenten vornehmen.
VORSICHT – Beeinträchtigung des Sehvermögens
➢
Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dau-
ernden, direkten Blick in die aktivierte Leuchte vermeiden.
S1
Steuerung der Lichtintensität
X1
*
Bei der Installation darauf achten, dass die Anschlussleitung gegen
Zug und Verdrehen abgesichert ist.
Seite 2/2
X2 Betriebsspannungs-
anschluss:
DC:
AC:
Farbzuordnung
S1
4
5
6
OFF
OFF
OFF
ON
OFF
ON
OFF
ON
ON
*
Werkseinstellung
Farbe
*
Rot
Blau
Grün
Gelb
086050005
