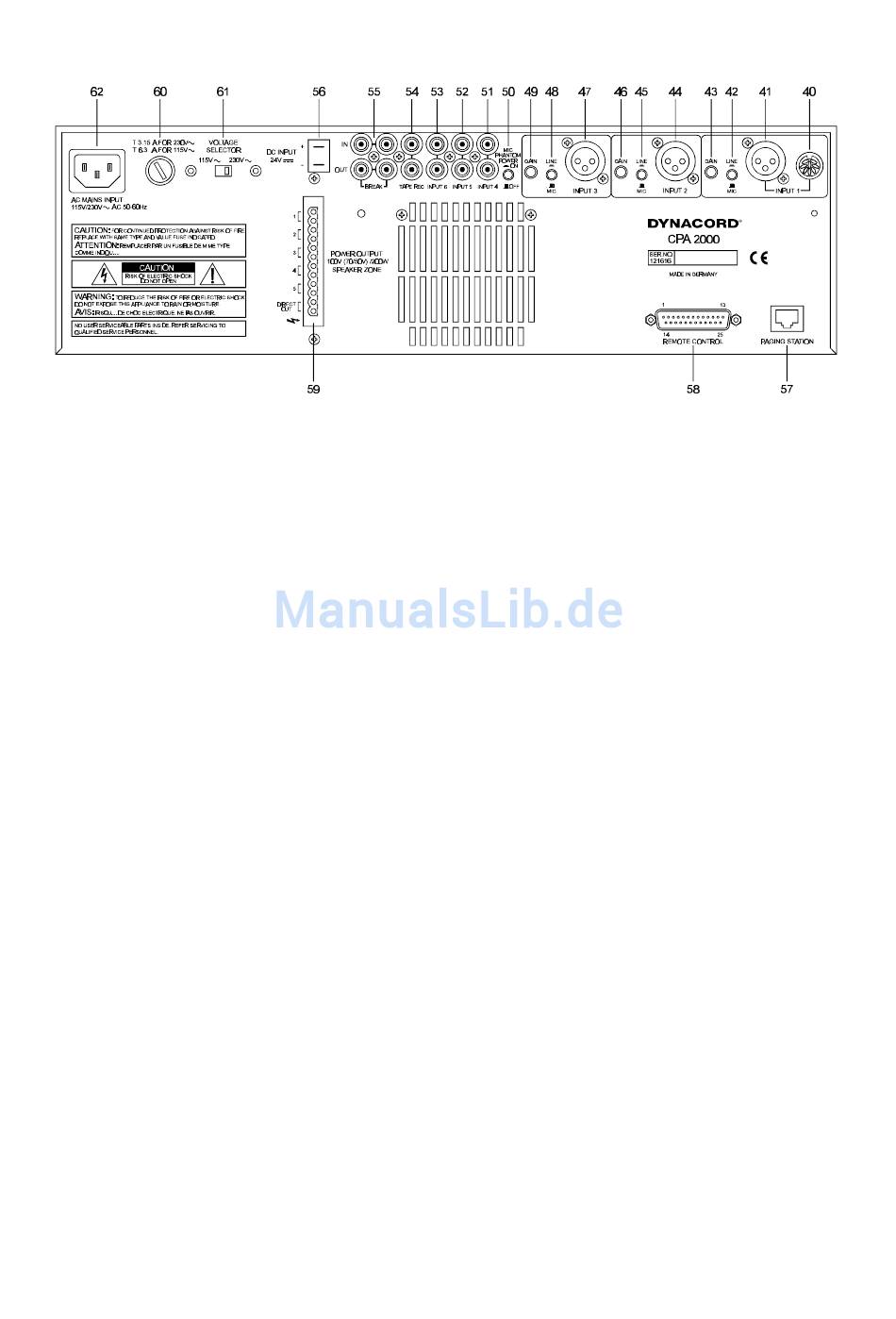

Bedienelemente und Anschlußpunkte Rückseite:
40 INPUT 1
41 INPUT 1
42 MIC/LINE
43 GAIN
44 INPUT 2
45 MIC/LINE
46 GAIN
47 INPUT 3
48 MIC/LINE
49 GAIN
50 MIC PHANT. POWER
51 INPUT 4
52 INPUT 5
53 INPUT 6
54 TAPE REC
55 BREAK IN/OUT
56 DC INPUT
57 PAGING STATION
58 REMOTE CONTROL
59 POWER OUTPUT
60 T... A
61 VOLTAGE SELECTOR
62 AC MAINS INPUT
Eingang 1 DIN-Buchse 7-pol zum Anschluß eines Mikrofons mit
PTT - Taste (z. B. MT 101)
Eingang 1 XLR - Buchse zum Anschluß eines Mikrofons oder einer
anderen NF - Quelle
Empfindlichkeitsschalter Mikrofon / Line für Eingang 1
Empfindlichkeitssteller für Eingang 1
Eingang 2 XLR - Buchse zum Anschluß eines Mikrofons oder einer
anderen NF - Quelle
Empfindlichkeitsschalter Mikrofon / Line für Eingang 2
Empfindlichkeitssteller für Eingang 2
Eingang 3 XLR - Buchse zum Anschluß eines Mikrofons
oder einer anderen NF - Quelle
Empfindlichkeitsschalter Mikrofon / Line für Eingang 3
Empfindlichkeitssteller für Eingang 3
Schalter für Phantomspeisung der Eingänge 1-3
Tonträger - Eingang 4
Tonträger - Eingang 5
Tonträger - Eingang 6
Ausgang für Tonbandaufnahme
Einschleifbuchsen für externe Geräte (Achtung, bei Nichtbeschaltung
muß eine Steckbrücke zwischen IN und OUT bestückt sein!)
Betriebsspannung 24 V (Notstromversorgung)
Anschlußbuchse RJ 45 für Sprechstellen MT 2005
Anschlußbuchse für Fernsteuerung
Anschlußbuchse für 100 V Lautsprecherzonen 1-5
und direkter Lautsprecherausgang
Netzsicherung
Netzspannungswähler
Netzeingang 230 / 115 V
