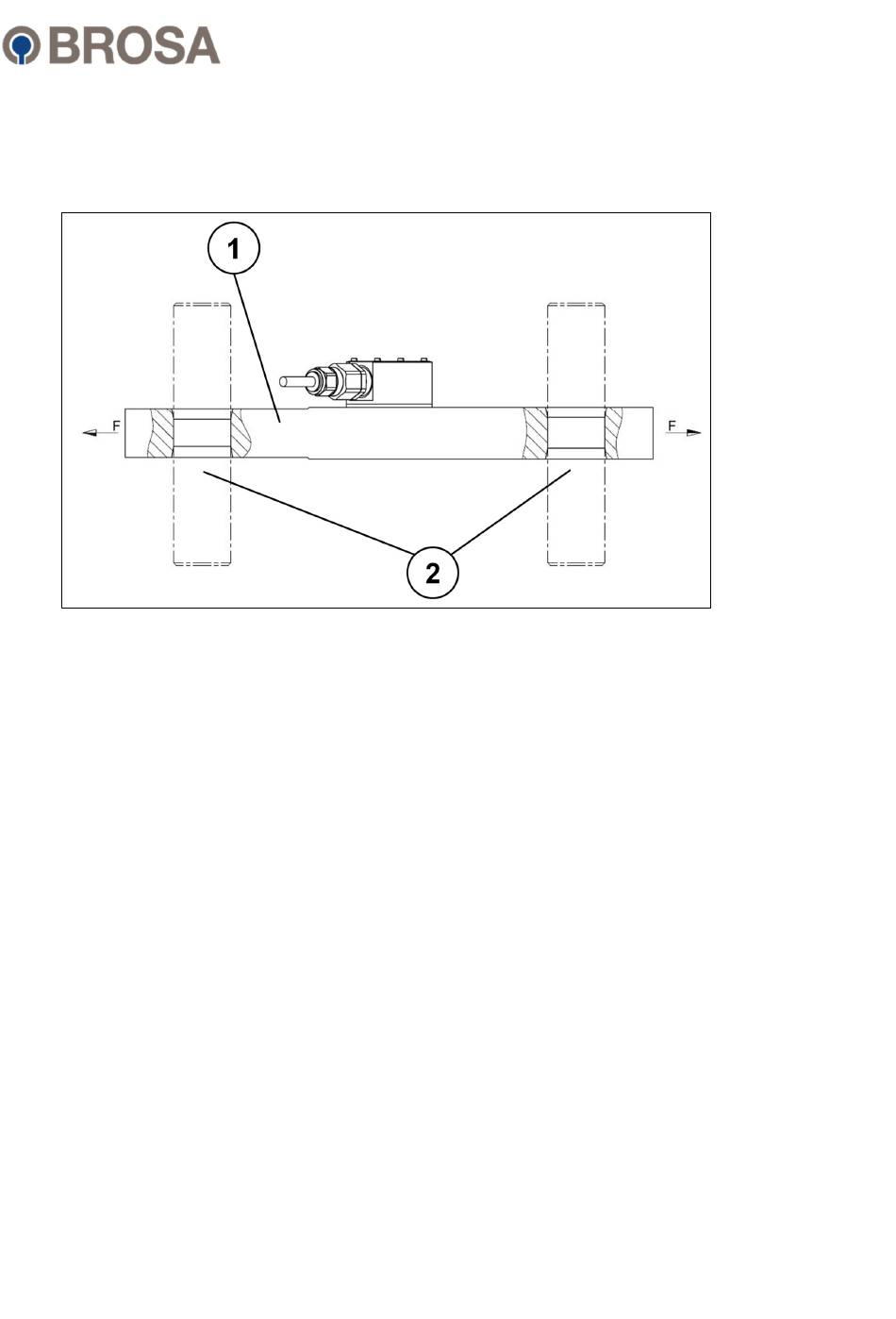

Bild 2: Einbauverhältnisse
Die Kraftmesslasche (1) wird durch Bolzen (2) mit der Umgebungskonstruktion verbunden.
Die von der Verbindung übertragene Kraft F wird durch Auswertung der sich ergebenden
Verformung des Messkörpers auf die Messelektronik übertragen und als elektrisches
Signal ausgegeben.
Ausführungen mit zwei Messsystemen, entweder mit Ausgangssignalen auf separaten
Steckern/Kabeln oder in einem Stecker/Kabel zusammengefasst, sind optional lieferbar.
Weitere Informationen können den Technischen Datenblättern entnommen werden,
welche kostenlos von BROSA bezogen werden können.
............................................................................................................................................................
............................................................................................................................................................
