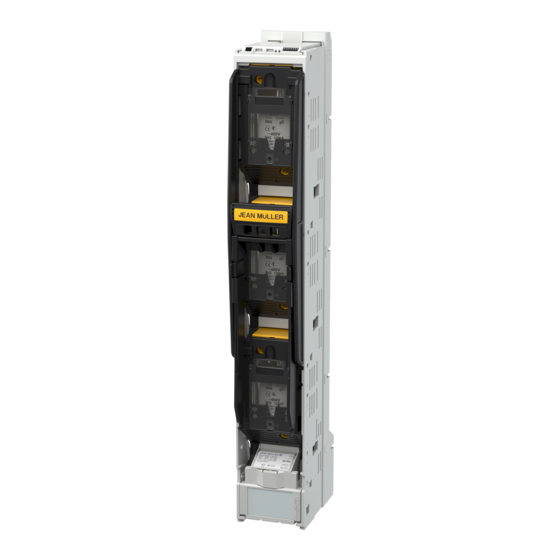

jean muller PLPlano Betriebsanleitung
Messmodul
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für jean muller PLPlano
Inhaltszusammenfassung für jean muller PLPlano

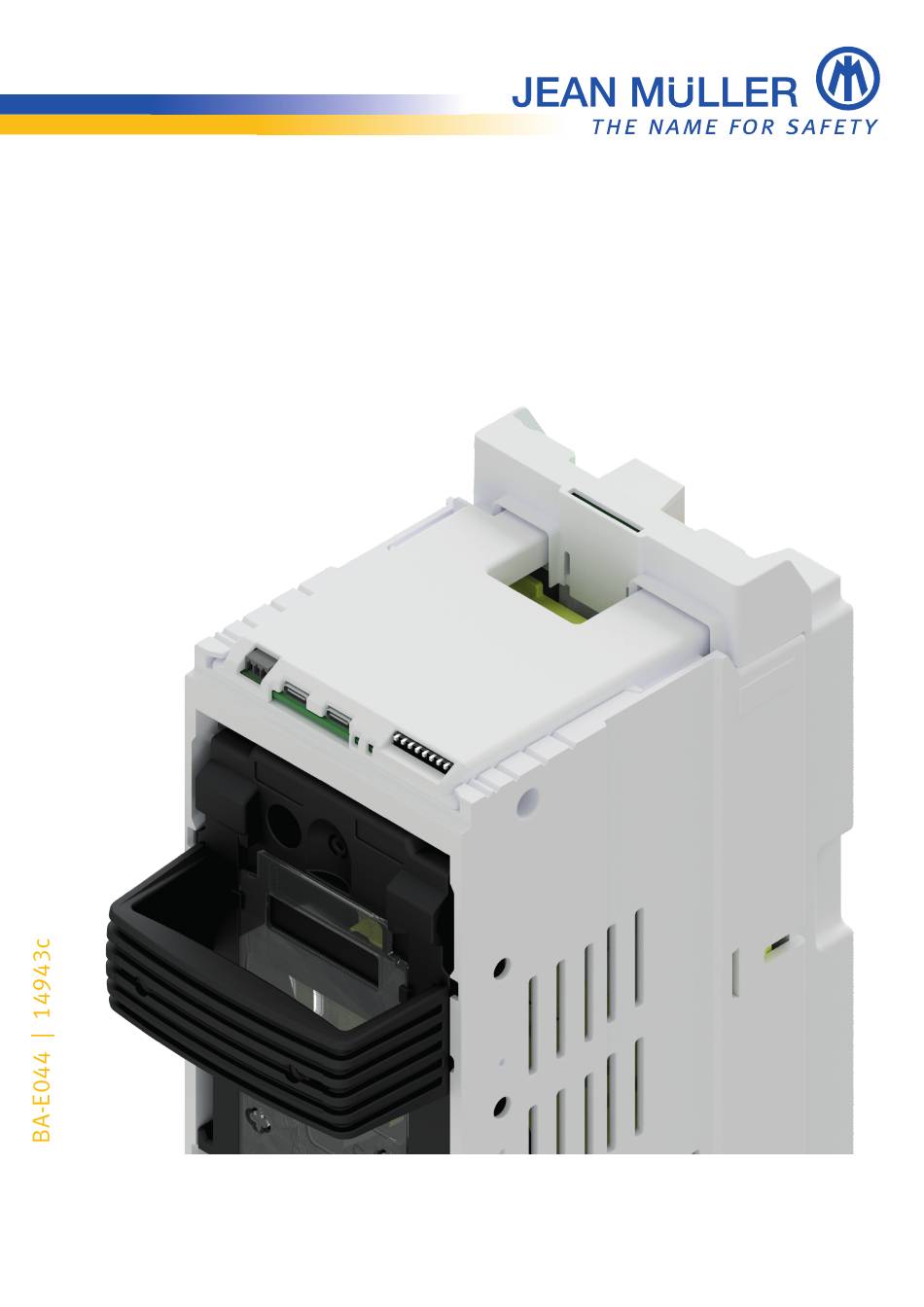

- Seite 1 Betriebsanleitung Messmodul PLPlano Firmware V1.121 Modbus...
-
Seite 2: Inhaltsverzeichnis
PLPlano BA-E044 | 14943c Inhalt Informationen zu dieser Betriebsanleitung ..............1 Zu dieser Betriebsanleitung ..................1 Gültigkeit und Firmwarestand ..................1 FW-Version .........................1 1.3.1 Aktuelle Version der Betriebsanleitung – Online ............1 Lieferumfang ......................2 Zubehör ........................2 Kontakt und Service ....................3 1.7.1 Marken- und Produktnamen ..................3 1.7.2 Haftungsausschluss ....................3... - Seite 3 PLPlano Modbus Konfigurator (E3015036) ..............24 Geräteübersicht ......................25 6.1.1 Status LEDs ......................25 PLPlano Modbus Konfigurator anschließen ..............26 6.2.1 Single Betrieb - ein PLPlano ..................26 6.2.2 Multiple Betrieb - mehrere PLPlano ................27 Modbus Parameter editieren ..................28 6.3.1 PLPlano-Module verbinden ...................28 6.3.2 Modulinformationen auslesen................29 6.3.3 Kommunikationsparameter auslesen ..............30...
-
Seite 4: Informationen Zu Dieser Betriebsanleitung
Bitte beachten Sie, dass nach einem Firmware-Update eine abweichende Funktionalität und weitere Funktionen möglich sein können. FW-Version Das Messmodul PLPlano ist zur Anbindung an den Modbus vorgesehen. 1.3.1 Aktuelle Version der Betriebsanleitung – Online Die aktuelle Version dieser Betriebsanleitung ist über die JEAN MÜLLER Homepage abrufbar: <<... -
Seite 5: Lieferumfang
PLPlano BA-E044 | 14943c Lieferumfang Prüfen Sie vor der Installation des Gerätes den Lieferumfang auf Vollständigkeit. Der einwandfreie und sichere Betrieb dieses Gerätes setzt einen sachgemäßen Transport, die fachgerechte Lagerung, Aufstellung und Montage sowie die sorgfältige Bedienung und Instandhaltung voraus. -
Seite 6: Kontakt Und Service
PLPlano BA-E044 | 14943c Kontakt und Service Bei Fragen, die nicht in dieser Gebrauchsanleitung beschrieben sind, wenden Sie sich bitte direkt an uns. Für die Bearbeitung von Fragen benötigen wir folgende Angaben: • Gerätebezeichnung/Artikelnummer, Seriennummer (Barcode auf dem Gerät, letzte 6 Stellen der Klarschrift) •... -
Seite 7: Sicherheit
¾ Beachten Sie auch immer die Bedienungs- und Montageanleitung der NH-Sicherungslastschaltleiste TYP SL. Bestimmungsgemäße Verwendung Das PLPlano Modul ist ein digitales Messmodul zur Erfassung von elektrischen Energiedaten welches in JEAN MÜLLER NH‑Sicherungslastschaltleisten TYP SL integriert ist. Der Betrieb ist ausschließlich in Kombination mit den JEAN MÜLLER NH‑Sicherungslastschaltleisten TYP SL möglich und zugelassen. -
Seite 8: Fünf Sicherheitsregeln
PLPlano BA-E044 | 14943c Fünf Sicherheitsregeln GEFAHR Elektrischer Schlag führt zu lebensgefährlichen Verletzungen oder Tod! Beachten Sie vor dem Beginn von Arbeiten an elektrischen Betriebsmitteln das Einhalten der 5 Sicherheitsregeln: 1. Freischalten und allseitig trennen 2. Gegen Wiedereinschalten sichern 3. Auf Spannungslosigkeit prüfen 4. -
Seite 9: Gerätebeschreibung
PLPlano BA-E044 | 14943c Gerätebeschreibung Leistungsmerkmale Das PLPlano Modul ist ein digitales Messmodul zur Erfassung von elektrischen Energiedaten. Das Messmodul ist in JEAN MÜLLER NH‑Sicherungslastschaltleisten TYP SL integriert. Die integrierte Messelektronik erfasst Strom‑ und Spannungssignale und berechnet daraus die Energiedaten: •... -
Seite 10: Led Anzeigen
Über den DIP‑Schalter werden die Modbus‑Parameter gesetzt, siehe 'DIP‑Schalter', Seite 14. 3.2.3 Neutralleiter Anschlussstecker X1 Alle PLPlano‑Module einer Installation müssen an den N‑Leiter angeschlossen werden. Ausgehend vom Busverbinder‑Modul BV‑USB‑C wird der N‑Leiter über jeweils einen Neutralleiter‑Anschlussstecker mit Push‑in‑Federanschluss von einem PLPlano‑Modul zum nächsten durchgeschleift. -
Seite 11: Modbus Rtu
3.3.1 Busverbinder-Modul BV-USB-C Das Busverbinder Modul BV-USB-C ist ein physikalischer Adapter zwischen USB‑C und einem RS‑485 Anschluss zur Anbindung der PLPlano Messmodule an den Modbus. Der Modbus‑Terminierungswiderstand wird über einen DIP‑Schalter zugeschaltet. Die Spannungsversorgung der Messmodule wird über eine Schmelzsicherung abgesichert, wenn die Einspeisung der Spannungsversorgung über die Klemme X6... -
Seite 12: Anschlussklemme X6
PLPlano BA-E044 | 14943c 3.3.2 Anschlussklemme X6 Anschluss der 24V DC Versorgungsspannung. Pin 4 dient als Übergabepunkt des N‑Leiters, siehe 'Neutralleiter Anschlussstecker X1', Seite 7. HINWEIS Bei der Verwendung des Netzteils PLVario-PS-2, siehe 'Stromversorgungsmodul PLVario‑PS2 E3010031', Seite 10, ist hier kein Kabelanschluss notwendig. Die Verbindung zum Netzteil erfolgt über den PLVario Busverbinder der in die Tragschiene eingesetzt wird, siehe 'LED Anzeigen', Seite 7. -
Seite 13: Stromversorgungsmodul Plvario-Ps2 E3010031
PLPlano BA-E044 | 14943c Stromversorgungsmodul PLVario-PS2 E3010031 1 Anschlussklemmen • 2x Ausgang 24V DC 2 Status LED, grün Leuchtet bei vorhandener Sekundärspannung 24V DC 3 Anschlussklemmen • Eingang 230V AC, L/N 3.4.3.1 Kabel und Klemmen x = 7 mm Ø = 0.2 – 2.5 mm max. 0.6 Nm... -
Seite 14: Installation Und Konfiguration
¾ Die Kontakthauben (1) der Messerkontakte nicht abnehmen. ¾ Die Interfacekarte (2) nicht demontieren. ¾ Die Kontakte der Interfacekarte (3) nicht berühren. 4.1.2 Leistenoberteil Bei der Montage des Leistenoberteils beachten: ¾ Das PLPlano-Modul (4) nicht entnehmen. ¾ Die Federkontakte (5) des PLPlano-Moduls nicht berühren. -
Seite 15: Leistenoberteil Auf Leistenunterteil Aufsetzen
PLPlano BA-E044 | 14943c Leistenoberteil auf Leistenunterteil aufsetzen Bei der Montag des Leistenoberteils auf das Leistenunterteil beachten: ¾ Die Zählernummer (Barode) des zugeordneten Zählers überprüfen. ¾ Die Seriennummern (QR-Codes) von Leistenoberteil und Leistenunterteil müssen identisch sein. (Nummern haben Beispielcharakter) 4.2.1 Hinweis zur Isolationsprüfung... -
Seite 16: Verdrahtungsschema
¾ Vor Arbeiten am System immer die Spannungsversorgung unterbrechen. Die nachfolgende Abbildung zeigt die prinzipielle Verdrahtung von PLPlano-Komponenten. Die Spannungsversorgung und die Anbindung der PLPlano-Module an den Modbus wird über die USB-C-Patchkabel (1) hergestellt. Das letzte PLPlano-Modul im System bildet den Abschluss der Busausdehnung, dazu wird der USB-C Terminierungswiderstand (4) in den freien Feldbusanschluss X2 oder X3 eingesteckt. -
Seite 17: Spannungsversorgung Des Busverbinder-Modul Über Das Netzteil Herstellen
Damit die einzelnen Module im Modbus erreichbar sind, ist eine eindeutige Adressierung notwendig. Der Adressbereich beträgt 0...63. Die Adressierung erfolgt über den Binärcode. HINWEIS Unabhängig vom Adressbereich sind physikalisch maximal 16 PLPlano Module am Modbus zulässig. Am DIP-Schalter werden dazu die Positionen 0 bis 5 genutzt. -
Seite 18: Individual Mode Setzen
PLPlano BA-E044 | 14943c BEISPIELE: Slave Adresse 1 - Binär 000001 0 AUS 1 EIN Position Slave Adresse 25 ‑ Binär 011001 0 AUS 1 EIN Position Slave Adresse 63 ‑ Binär 111111 0 AUS 1 EIN Position 4.4.2.2 Individual Mode setzen Damit die benutzerspezifische Parametrierung gültig ist, muss die... -
Seite 19: Prüfung Vor Der Inbetriebnahme
PLPlano BA-E044 | 14943c 4.4.3 Prüfung vor der Inbetriebnahme Nach der Installation aller PLPlano Komponenten und der Parametrierung müssen einige grundsätzliche Voraussetzungen zur weiteren Inbetriebnahme geprüft werden. PLPlano Checkliste Auf der JEAN MÜLLER Homepage steht dazu eine Checkliste zum Download bereit: www.jeanmueller.de... -
Seite 20: Modbus Rtu-Schnittstelle - Spezifikation
Bei der Projektierung müssen die unterschiedlichen Datenbandbreiten, insbesondere bei niedrigen Baudraten, auf der Modbus RTU-Seite berücksichtigt werden. • Wegen der großen Datenmenge, die innerhalb des PLPlano-Systems anfällt, ist eine Berechnung der benötigten Datenpunkte in Relation zur verwendeten Baudrate und der zu erwartenden Zykluszeit durchzuführen. •... -
Seite 21: Modbus Map
PLPlano BA-E044 | 14943c Modbus Map 5.6.1 Aktualwerte • Input Register 1000… • 32 Bit little Endian / Byte Swap float 32 Register Format Alias Einheit Register Format Alias Einheit 1000 FLOAT32 timestamp 1038 FLOAT32 kVar 1002 UINT32 state_a 1040... -
Seite 22: Energiezähler
PLPlano BA-E044 | 14943c 5.6.3 Energiezähler • Input Register 1200… • 32 Bit little Endian / Byte Swap float 32 Register Format Alias Einheit 1200 UINT32 timestamp 1202 UINT32 Wirkarbeit, positive Flussrichtung, Wpp-1 1204 UINT32 Wirkarbeit, positive Flussrichtung, Wpp-2 1206... -
Seite 23: Settingwerte
PLPlano BA-E044 | 14943c 5.6.4 Settingwerte • Holding Register 1000… • 32 Bit little Endian / Byte Swap float 32 Register Format Alias Register Format Alias 1000 FLOAT32 Mode_a 1027 UINT16 U1-act-limit-lo 1001 FLOAT32 1028 UINT16 U2-act-limit-lo 1002 FLOAT32 Mode_b... -
Seite 24: Com Werte
PLPlano BA-E044 | 14943c 5.6.5 COM Werte • Holding Register 100… • 32 Bit little Endian / Byte Swap float 32 Register Format Alias Wert Funktion UINT16 Baudrate 115200 (Default) UINT16 4800 UINT16 9600 UINT16 19200 UINT16 38400 UINT16 57600... -
Seite 25: Projektierungsbeispiele Modbuspoll
PLPlano BA-E044 | 14943c Projektierungsbeispiele ModbusPoll 5.7.1 Default Connection 5.7.2 Abfrage Actual Werte Spannung 5.7.3 Abfrage Actual Werte Strom... -
Seite 26: Abfrage Actual Werte P,Q,S
PLPlano BA-E044 | 14943c 5.7.4 Abfrage Actual Werte P,Q,S 5.7.5 Abfrage Actual Werte Leistungsfaktor Abfrage Product Code... -
Seite 27: Plplano Modbus Konfigurator (E3015036)
Anschluss entfallen. HINWEIS Da der Modbus/RTU ein Single‑Master Bus ist, darf nur eine Masterkomponente am Bus aktiv sein. Der PLPLano Modbus Konfigurator arbeitet immer als Master. Daher muss ein bereits am Bus betriebener Master abgekoppelt werden. Bus‑Terminierung PLPLano Modbus Konfigurator verfügt über einen DIP Schalter, um einen... -
Seite 28: Geräteübersicht
PLPlano BA-E044 | 14943c Geräteübersicht Micro‑USB Anschluss X4, Anschluss an PC/Notebook Anschluss X4, Spannungsversorgung 24V DC Status LEDs, P1, P2, P3 USB‑C Anschluss X2, Anschluss an PLPlano Terminierungsschalter Q1, Terminierungswiderstand zu‑/abschalten USB‑C Anschluss X1, Anschluss an PLPlano 6.1.1 Status LEDs P1 ‑ grün Versorgungsspannung 24V DC aktiv... -
Seite 29: Plplano Modbus Konfigurator Anschließen
PLPlano BA-E044 | 14943c PLPlano Modbus Konfigurator anschließen 6.2.1 Single Betrieb ‑ ein PLPlano PLPlano ohne eigene Spannungsversorgung. PLPlano ModBus Konfigurator 230 V AC/ 24 V DC PLPlano mit eigener Spannungsversorgung. • Die Spannungsversorgung des Modbus Konfigurators erfolgt über die USB‑C Patchkabel. -
Seite 30: Multiple Betrieb - Mehrere Plplano
PLPlano BA-E044 | 14943c 6.2.2 Multiple Betrieb ‑ mehrere PLPlano PLPlano ohne eigene Spannungsversorgung. PLPlano ModBus Konfigurator 230 V AC/ 24 V DC PLPlano mit eigener Spannungsversorgung. • Die Spannungsversorgung des Modbus Konfigurators erfolgt über die USB‑C Patchkabel. PLPlano ModBus Konfigurator... -
Seite 31: Modbus Parameter Editieren
Beachten Sie, dass die die nachfolgend gezeigten Darstellungen von der individuellen Darstellung auf den Endgeräten abweichen kann. 6.3.1 PLPlano‑Module verbinden ¾ Nach dem Starten des PLPlano‑Software‑Tools die Verbindung mit dem PLPlano‑System herstellen. • Die COM‑Schnittstelle wird automatisch erkannt. ¾ verbinden... -
Seite 32: Modulinformationen Auslesen
PLPlano BA-E044 | 14943c 6.3.2 Modulinformationen auslesen ¾ lese Infos t Die Modulinformationen wurden ausgelesen und angezeigt. -
Seite 33: Kommunikationsparameter Auslesen
PLPlano BA-E044 | 14943c 6.3.3 Kommunikationsparameter auslesen ¾ lesen t Die Kommunikationsinformationen wurden ausgelesen und angezeigt. -
Seite 34: Kommunikationsparameter Einstellen
PLPlano BA-E044 | 14943c 6.3.4 Kommunikationsparameter einstellen ¾ Die gewünschten Parameter über die entsprechenden Dropdown‑Menüs einstellen. • Die gezeigten Einstellungen dienen als Beispiel. Baudrate Parity Stoppbits 32‑Bit‑Integer Format 32‑Bit Float Format Response Delay (0...99) ms... -
Seite 35: Plplano Unter Individual Werten Verbinden
PLPlano BA-E044 | 14943c 6.3.5 PLPlano unter Individual Werten verbinden Nach der Änderung der COM Parameter ist das PLPlano‑Modul mit den Individual Parametern erreichbar. ¾ DIP Schalter 6 auf Position 1 setzen, siehe 'Individual Mode setzen', Seite 15. HINWEIS Das Modul ist jederzeit mit den Default Werten erreichbar. -
Seite 36: Firmware Update
PLPlano BA-E044 | 14943c Firmware update HINWEIS Vor dem Update der Firmware muss diese erst aus dem PLPlano‑Modul gelöscht werden. 6.4.1 Firmware löschen ¾ Nach dem Starten des PLPlano‑Software‑Tools das Menü Firmware aufrufen. ¾ löschen 'No image loaded': • keine Firmware... -
Seite 37: Firmware Laden
PLPlano BA-E044 | 14943c 6.4.2 Firmware laden ¾ durchsuchen... ¾ Firmwaredatei von Speicherort auswählen. ¾ Firmwaredatei Öffnen • Gültige Firmware wird mit dem Hinweis 'valid image ready' gekennzeichnet ¾ Flash • Der Download der Firmware läuft. • Nach erfogreichen Download erfolgt... - Seite 38 PLPlano BA-E044 | 14943c ¾ Nach Abschluss des Updates die Meldung bestätigen. ¾ OK t Das Modul startet mit aktualisierter Firmware neu.
-
Seite 39: Diagnose
PLPlano BA-E044 | 14943c Diagnose Anhand der angezeigten simulierten Daten ist ein einfacher Test der Modbus Abfage über die Master Steuerung möglich. Die Diagnosefunktion ist duch ein Passwort geschützt. t Das Passwort für Anwender: JMAW ¾ Den Diagnose Modus über einen Klick mit der der rechten Maustaste aufrufen. - Seite 40 PLPlano BA-E044 | 14943c ¾ Abfrage bestätigen... • Simulierte Daten werden ausgegeben: ¾ Nach dem erfolgreichen Test der Kommunikation den Diagnosemodus wieder deaktivieren.
- Seite 41 PLPlano BA-E044 | 14943c ¾ Simulation de‑ aktivieren t Die Diagnose ist abgeschlossen...
-
Seite 42: Fehlerbehebung
PLPlano BA-E044 | 14943c Fehlerbehebung HINWEIS Geben Sie folgende Angaben an, wenn Sie im Fehlerfall den Service kontaktieren: • Seriennummer • Firmwarestand Fehler und mögliche Ursachen Fehler Mögliche Ursache(n) Abhilfe Keine LED Anzeige Fehlende Spannungsversorgung prüfen. Spannungsversorgung Patchkabel prüfen. Siehe 'Verdrahtungsschema', Seite 13 Modul defekt Jean Müller Service kontaktieren. -
Seite 43: Led-Blink-Codes
PLPlano BA-E044 | 14943c LED-Blink-Codes LED-STATUS/COM (grün) LED-ERR (rot) Status Bedeutung Bootloader aktiv, keine gültige kein Betriebsfehler Applikation geladen 1 x Blinken Bootloader lädt Applikation über Funktionsfehler Busverbindung 2 x Blinken Bootloader lädt Applikation über Speicherfehler (NVM-Daten ungültig) Busverbindung 3 x Blinken Sonderbetriebsart (Wartung etc.) -
Seite 44: Technische Daten
Allgemeine Daten Umgebungstemperatur -10 – +70°C* Lagertemperatur 0 – +50 C Relative Luftfeuchte 15 – 95% ohne Betauung *) 35°C Normaltemperatur, > 35°C – 70°C mit reduziertem Betriebsstrom, siehe Dokumentation SL-Leiste mit PLPLano. Schutzart Gehäuse IP20 Schraub-Steckklemmen IP20 EMV‑Verträglickeit Störfestigkeit Industriebereich... -
Seite 45: Revisionsindex Der Firmware
PLPlano BA-E044 | 14943c Messwerte • Aktuelle Ströme phasengenau L1, L2, L3 • Aktuelle Spannungen phasengenau L1, L2, L3 (L-N und L-L) • Netzfrequenz • Leistungsfaktor • Wirk-, Blind und Scheinleistung • 4 Quadrant Energiezähler • Aktualwerte, Mittelwerte • Klirrfaktor... - Seite 46 Bedienungsanleitungen Bedienungsanleitungen JEAN MÜLLER Lastschaltleisten: JEAN MÜLLER Elektronik: JEAN MÜLLER GmbH Vertrieb Elektronik Support Elektrotechnische Fabrik Telefon: +49 6123 604-0 Telefon: +49 6123 604-332 H. J.-Müller-Straße 7 Fax: +49 6123 604-730 D-65343 Eltville www.jeanmueller.de sales@jeanmueller.de elektronik-team@jeanmueller.de...
