CALECTRO CRH-RW-24V Montage

CRH-RW-24V FEUCHTIGKEITS- UND TEMPERATURSENSOR
für die Montage in Innenräumen
TECHNISCHE DATEN
Versorgungsspannung:
Stromverbrauch:
Analoge Ausgänge (minimum
Eingangsimpedanz 10 kΩ)
0-10V DC:
0-10V DC:
Richtigkeit RH
0-80% RH:
80-100% RH:
Genauigkeitstemperatur:
Umgebungstemperatur:
Material kapsling:
Gewicht:
Schutzart:

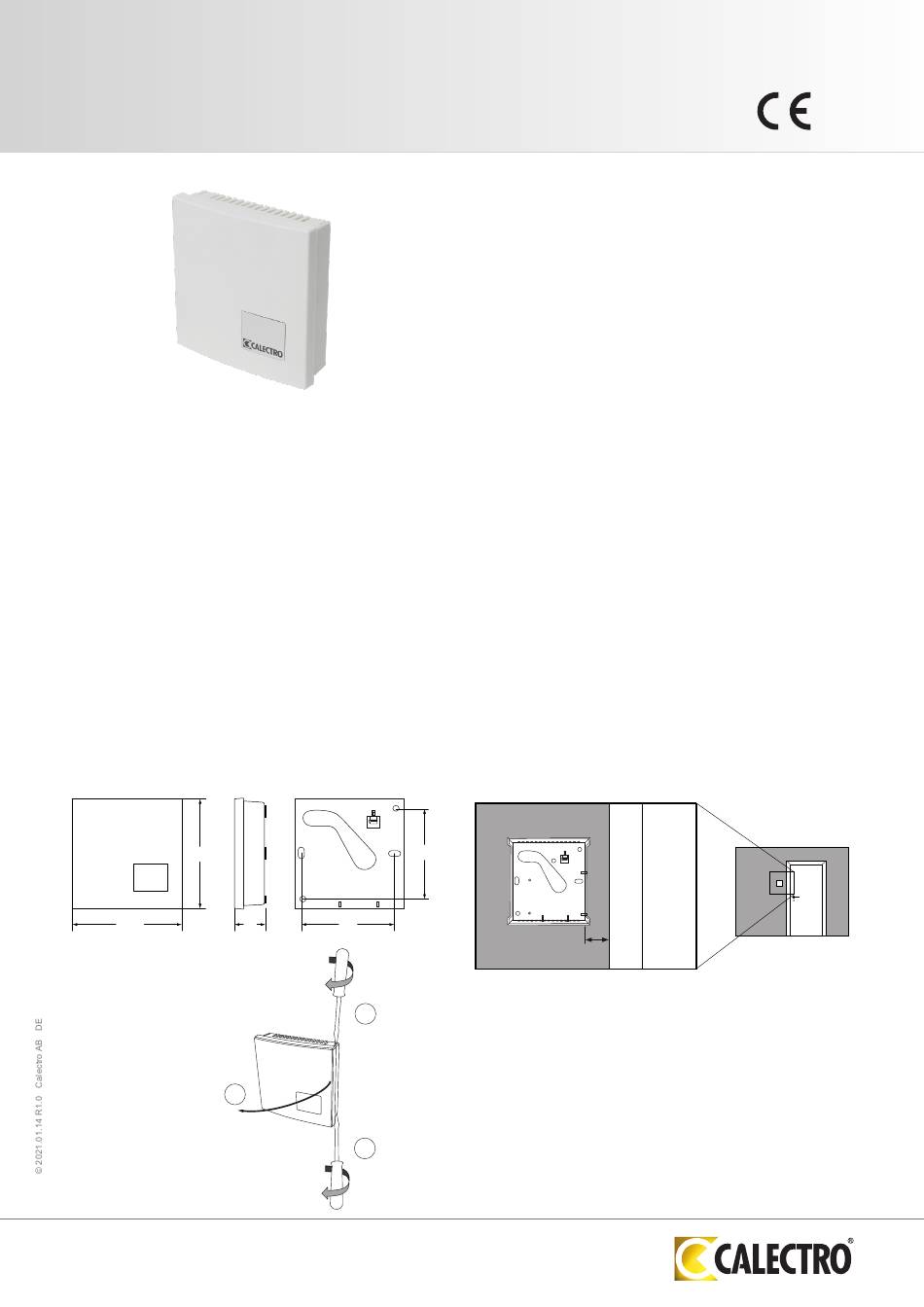

MAẞANGABEN
(mm)
83.5
83.5 27
ÖFFNE DEN DECKEL
Der Deckel mit Snap-
On / Off-Funktion lässt
sich leicht mit einem
Schraubenzieher
entfernen.
3
Calectro AB Telefon: +46 31-69 53 00 info@calectro.de www.calectro.de
24V AC/DC ±10%
3 mA
Feuchtigkeit 0-100% RH
Tempertur 0-50°C
Normalerweise ±2%
Normalerweise ±3%
Normalt ±0,3°C
0-50°C
ABS
62 Gramm
IP20
60
60
90°
1
2
90°
EIGENSCHAFTEN
• Feuchtigkeitssensor 0-100% RH
• Temperatursensor 0-50°C
• Extrem geringer Stromverbrauch
• 24V AC/DC-Versorgung
• 2 x 0-10V DC Ausgänge
FUNKTION
CRH verfügt über ein ab Werk kalibriertes CMOS
Feuchtigkeits- und Temperatursensorelement
Protokoll und geringem Stromverbrauch. Es arbeitet mit hoher
Genauigkeit und ausgezeichneter Langzeitstabilität. CRH hat
einen extrem niedrigen Stromverbrauch und damit eine sehr
niedrige Eigenerwärmung, die eine Voraussetzung für hohe
Messgenauigkeit der relativen Luftfeuchtigkeit ist.
ANWENDUNG
CRH wird zur Steuerung der Luftfeuchtigkeit und Temperatur
in Innenbereichen verwendet.
MONTAGE
CRH wird im Innenbereich an die Wand montiert und deckt die
Apparatedose.
Montieren Sie CRH, wo es nicht direktem Sonnenlicht oder
Zugluft von Ventilation, Türen und Fenstern ausgesetzt ist.
Wird der Sensor auf eine Apparatedose oder Installationsrohre
montiert, sind diese abzudichten, um Zugluft zu vermeiden, die
sich auf die Funktion und Genauigkeit des Sensors auswirken
kann.
Montieren Sie CRH mit dem Gitter in lotrechter Position, um
die Luftdurchströmung zu gewährleisten. Der Sensor wird ca.
10 mm von einem eventuellen Türrahmen oder einer Wand
montiert, damit die Abdeckung gut zugänglich ist.
10 mm
Für Anschlusskabel von Wanddosen oder Installationsrohren
gibt es einen Kabeleingang auf der Rückseite des Gehäuses.
Bei außen aufliegenden Anschlusskabeln gibt es Abstandhalter
auf der Rückseite des Gehäuses, die einen Zwischenraum
von ca. 1 mm zwischen Wand und Gehäuse für den Leiter
des Anschlusskabels schaffen. Leiter, die dicker als 1 mm
sind, können durch eine passende Öffnung im Luftgitter
in das Gehäuse geführt werden. Bei Bedarf kann auch eine
Gitterstange entfernt werden.
mit I2C-
