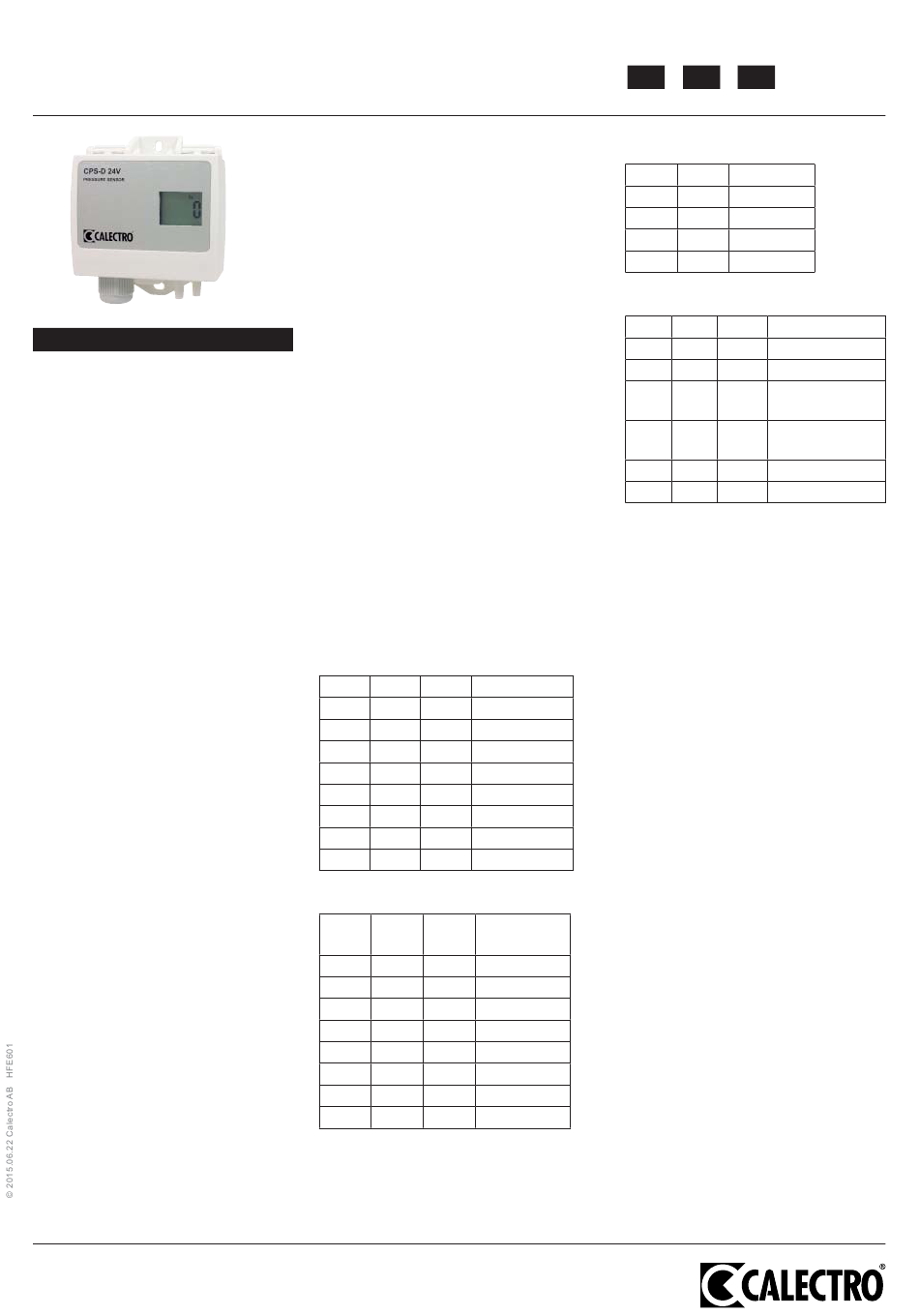

CPS-D-24V INSTALLATION INSTRUCTION
SVENSKA
Differenstryckgivare med belyst display, för
ventilationsanläggningar.
TEKNISKA DATA
Matningsspänning: 24V AC/DC ±10%
Ca. 60 mA
Strömförbrukning:
0-10V/4-20 mA
Utsignal:
Modbus RTU via RS485
Kommunikation:
Ingen, jämn eller udda
- Paritet valbar:
- Hastighet
(baud rate, kbps): 9.6 / 19.2 / 38.4 / 57.6
1-247
- Adress:
0-50/100/300/500/700/
Tryckområden:
1000/1500/2100 Pa
0-100/500/1000/5000/
Volymområden:
9999/20000/
50000 l/s eller m
Normalt ±1% av uppmätt
Noggrannhet:
tryck (@ >7 Pa)
LCD, bakgrundsbelyst
Display:
Fast sken: normal drift
Lysdiod grön:
Blinkande: nolltrycks-
kalibrering
-20 till +50°C
Omgivningstemp:
1xM16, 5-10 mm kabel
Kabelingång:
74x91x36 mm
Mått (BxHxD):
Ca. 100 g
Vikt:
IP54
Kapslingsklass:
FUNKTION
Tryckgivare CPS-D-24V har ett inbyggt dif-
ferenstryckelement som är temperaturkom-
penserat för hög noggrannhet och linjäritet.
Med en DIP-omkopplare ställs önskat tryck-
mätområde in. Även utsignal (0-10V eller 4-20
mA) samt önskad signaldämpning ställs in
med DIP-omkopplaren. Under locket sitter en
bakgrundsbelyst display samt 3 programme-
ringsknappar för inställning av displayvisning,
Modbus-kommunikation samt volymberäkning.
Beroende på K-faktorn för volymberäkning kan
enheterna liter på sekund eller m
las in för visning i displayen. Displayen kan även
programmeras att växelvis visa aktuellt mätvär-
de och aktuell utsignal i procent.
Anslutningsplinten och kapslingens kabelport
(med förmonterad M16 kabelförskruvning) är
löstagbar för enklare installation. Kapslingens
lock är försett med gångjärn i överkant, snäpplås
nertill samt spärrhakar som håller locket öppet i
uppfällt läge.
MONTERING
CPS-D-24V monteras vertikalt med kabelge-
nomföringar och slanganslutningar pekande
neråt. På utsidan av kapslingen finns två skruv-
öglor, en uppe och en nere. Montera CPS-D-24V
på en plan yta.
Phone: +46 31-69 53 00 Fax: +46 31-29 32 91 info@calectro.se www.calectro.se
INSTALLATION
Öppna locket genom att sticka in en skruvmejsel i
den rektangulära öppningen på lockets snäpplås och
bänd försiktigt skruvmejseln uppåt till locket öppnas.
Fäll upp locket till dess spärrhakar håller det uppfällt.
På insidan av locket finns anvisningar för inkoppling
och DIP-omkopplarens inställningar. För att under-
lätta installationen vid besvärlig placering, kan kaps-
lingens kabelport (med förmonterad M16 kabelför-
skruvning) och anslutningsplinten lossas. Se figur 1.
Slanganslutningar:
På utsidan av kapslingen finns två slanganslutningar
märkta med plus (+) och minus (-). Anslut övertrycks-
slangen till plus (+) och undertrycksslangen till minus
(-). Se figur 2.
Elektrisk installation:
CPS-D-24V ansluts via en så kallad tretrådskoppling
med gemensam signal- och matningsjord. Se figur 3.
Vid Modbuskommunikation kopplas RS485 kablarna
in på kopplingsplint J3. Se figur 4.
Funktionsinställning via DIP-omkopplare:
Fabriksinställningar: (alla DIP-omkopplare i läge OFF).
• Tryckmätning 0-500Pa
• 0-10V utsignal
• Hög signaldämpning.
Se figur 3.
3 /h
DIP-omkopplare 1=ON, 0=OFF i tabellerna nedan.
Tryckmätning
DIP-1 DIP-2
0 0
0 1
0 1
0 0
1 0
1 0
1 1
1 1
Volymmätning
DIP-1 DIP-2
0 0
3 per timma stäl-
0 1
0 0
0 1
1 0
1 0
1 1
1 1
DIP-3 Mätområde Pa
1 0-50
0 0-100
1 0-300
0 0-500
0 0-700
1 0-1000
0 0-1500
1 0-2100
DIP-3 Mätområde
Volym
1 0-100
0 0-500
0 0-1000
1 0-5000
0 0-9999
1 0-20000
0 0-50000
1 0-1000
SV EN DE
Dämpning
DIP-4 DIP-5 Dämpning
0 0 Hög
0 1 Medel
1 0 Låg
1 1 Ingen
Övriga inställningar
DIP-6 DIP-7 DIP-8 Funktion
0 - - Tryckmätning
1 - - Volymmätning
- 0 - RS485 terminering
av
- 1 - RS485 terminering
120Ω
- - 0 Utsignal 0-10V
- - 1 Utsignal 4-20mA
Funktionsinställning via displayknappar:
Fabriksinställningar:
• Tryck i Pa visas
• K-faktor: 9999
• Liter per sekund (vid volymmätning)
• Modbusadress: 1
• Paritet: ingen
• Baudrate: 38400
Se figur 3.
