Originalbetriebsanleitung FUXTEC FX-AF200
5.

Montageanleitung

Dieses Gerät wird mit Ausnahme weniger Teile vollständig montiert
geliefert. Die folgenden Anweisungen werden ihnen helfen, den
Tiefenregulator, die Kabelspannung und die Höhe des Griffes einzustellen.
Zur Montage werden Sie zwei 9/16" Schlüssel benötigen.

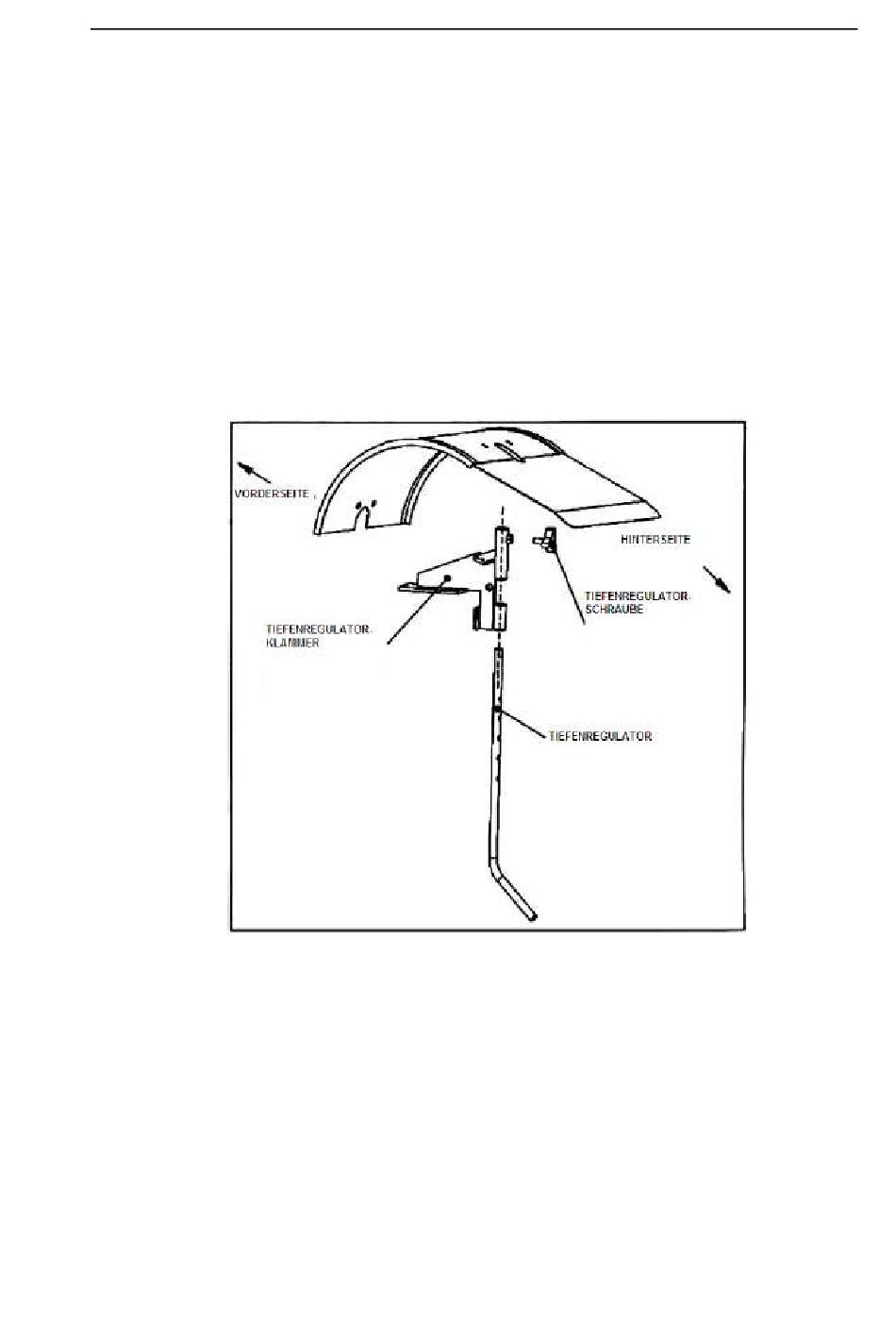

SCHRITT 1 Montage des Tiefenregulators
1. Montieren Sie den Tiefenregulator in die Oberseite der
Tiefenregulatorklammer, so dass der Griff nach hinten zeigt.
2. Stecken Sie den Bolzen des Tiefenregulators durch die Klammer und das
obere Loch der Regulatorzacken.
SCHRITT 2 Montage der der äußeren Armstütze
1. Richten Sie die Armstützen mit den unteren Schäften an der Außenseite
der Getriebeabdeckung aus.
2. Stecken Sie eine 3/8"-16x 1" Schraube in jede Seite der unteren
Bohrungen.
3. Setzen Sie auf jede Schraube 3/8"-l6 Muttern auf.
4. Stecken Sie eine 3/8"-16x 1" Schraube in jede Seite eines oberen Loches
– dort wo Sie den Griff montieren wollen.
5. Ziehen Sie alle Verbindungen fest.
