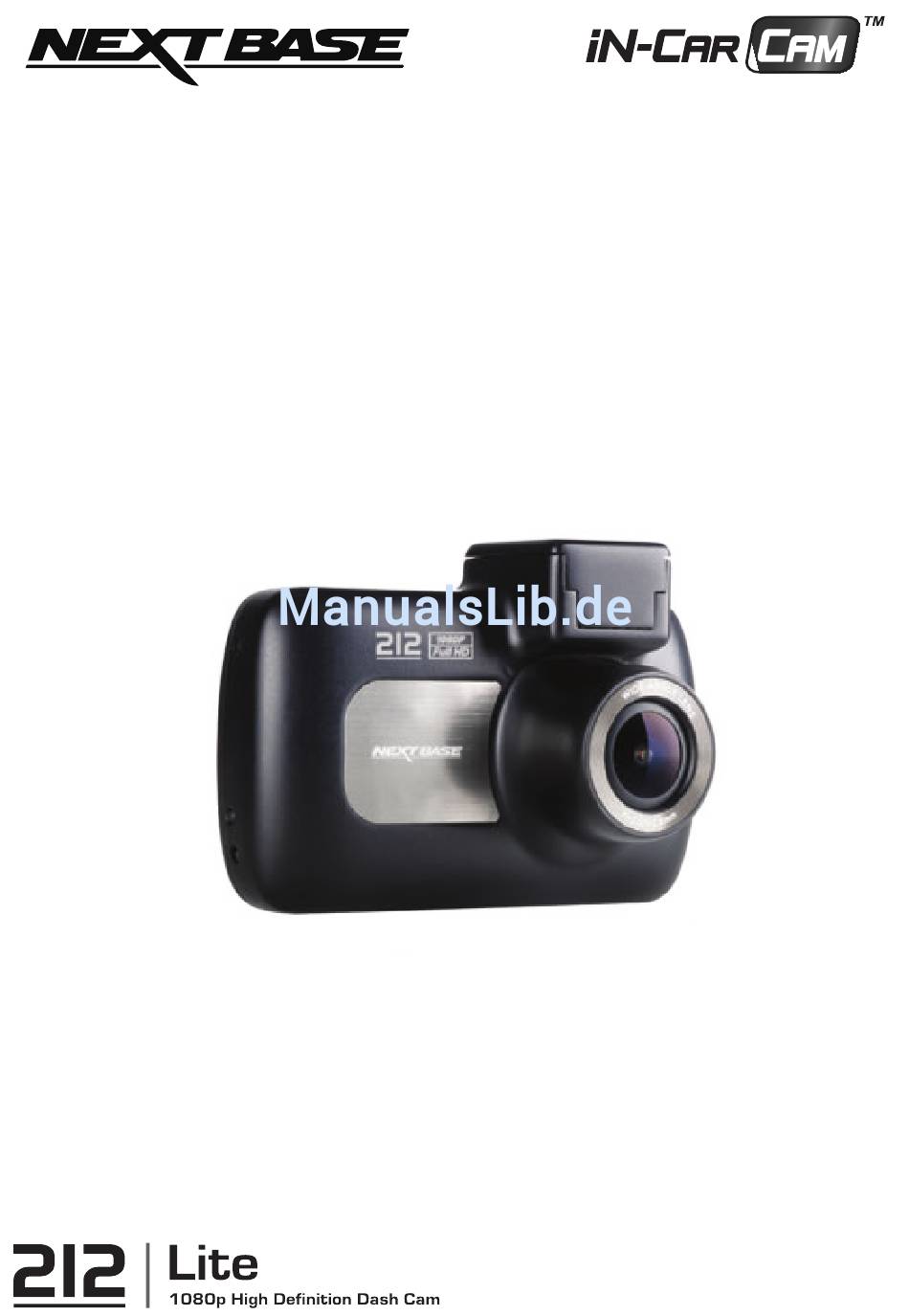

- Seite 1 Bedienungsanleitung...
-
Seite 3: Einleitung Zur Verwendung Einer In-Car Cam
EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM Das iN-CAR CAM Dashcam-Sortiment wurde insbesondere mit der Benutzerfreundlichkeit im Hinterkopf konzipiert. Wir empfehlen, die Standardeinstellungen NICHT zu ändern, da sie mit Bedacht gewählt wurden, um Ihnen die beste Leistung im täglichen Umgang zu bieten. Allgemeine Bedienungshinweise. -
Seite 4: Inhaltsverzeichnis
INHALT EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM ..........INHALT ........................... SICHERHEITSHINWEISE ..................... HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..........PRODUKTSPEZIFIKATIONEN ..................LIEFERUMFANG ......................LEISTUNGSMERKMALE ....................SPANNUNGSVERSORGTE HALTERUNG ..............KAMERA – BEDIENELEMENTE UND FUNKTIONEN ........... INSTALLATION IM FAHRZEUG ..................VIDEOMODUS ....................... FOTOMODUS ........................ -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, es könnte die Gefahr eines elektrischen Schlags des Feuers entstehen. -
Seite 6: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer / Name NBDVR212 / NEXTBASE iN-CAR CAM LITE Leistungsbedarf 5V / 1.5A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 32 mm/2 A Ausgang: 5 V DC Sensorauflösung 3M Pixel (3,000,000 Pixel) Objektiv - Typ / Winkel / Blende 6G / 140°... -
Seite 7: Lieferumfang
Disk Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE iN-CAR CAM entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dashcam verfügbaren Funktionen. 2,7" LCD-Farbbildschirm LCD-Bildschirm für einfache Nutzung und Anzeige der Wiedergabe aufgenommener Videos und Fotos. -
Seite 8: Spannungsversorgte Halterung
SPANNUNGSVERSORGTE HALTERUNG Nachstehend sind die wichtigsten Bauteile der mitgelieferten spannungsversorgten Halterung dargestellt. Feststellhebel Der Feststellhebel dient dem Anbau und Abbau der Scheibenhalterung an der Windschutz- scheibe Ihres Fahrzeugs. Drücken Sie den Hebel zur Vorbereitung der Scheibenhalterung herunter. Sobald die Halterung fest auf der Windschutzscheibe sitzt (an geeigneter Stelle), drücken Sie den Hebel hoch, um die Halterung auf der Scheibe zu sichern. -
Seite 9: Kamera - Bedienelemente Und Funktionen

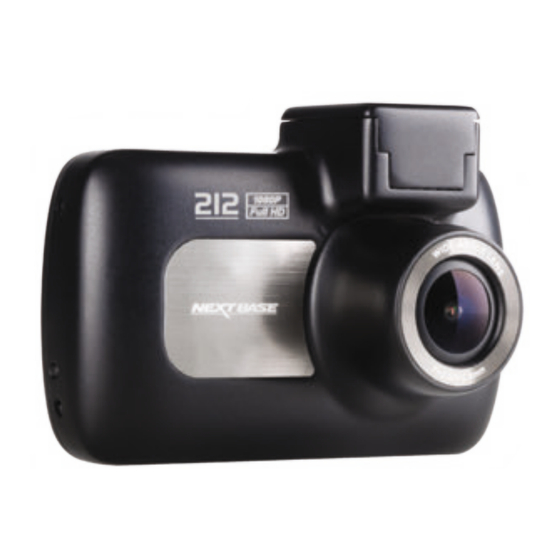

KAMERA – BEDIENELEMENTE UND FUNKTIONEN Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer iN-CAR CAM dargestellt. Front: Befestigungspunkt (unter der Staubschutzkappe) Nach dem Entfernen der Staubschutzkappe befestigen Sie hier mit mitgelieferte spannung- sversorgte Halterung. Kameraobjektiv Weitwinkel 140°, Glasobjektiv mit 6 Elementen für optimale Bildqualität. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der iN-CAR CAM. - Seite 10 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite: 11 10 Bildschirm 2,7" LCD-Farbbildschirm zur Anzeige aufgenommener Dateien auf der iN-CAR CAM. Dateischutztaste Schützt im Falle einer Notfallsituation während der Aufnahme mit einem Tastendruck die aktuelle Datei. Ein Signalton erklingt zur Bestätigung, dass die Datei erfolgreich gesichert wurde.
- Seite 11 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite Fortsetzung: 11 10 Aufwärts / Mikrofon Aus Aufwärts: Drücken Sie die Taste zur Navigation aufwärts innerhalb der Menüs und um im Wiedergabe- modus zur vorherigen Datei zu gehen. Mikrofon Aus: Drücken Sie die Taste zum Ein- und Ausschalten des Mikrofons (nur im Videomodus). 10.
- Seite 12 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Draufsicht: 13. AV-Ausgangsbuchse Schließen Sie hier einen Fernseher über AV-Kabel an Ihrer iN-CAR CAM an (gehört nicht zum Lieferumfang). 14. DC-Eingang und USB-Port Schließen Sie hier das mitgelieferte Fahrzeugkabel oder das USB-Datenkabel an. Hinweis: - Das Fahrzeugkabel ist während des Betriebs gewöhnlich an der spannungsversorgten Halterung und nicht direkt an diesem Port angeschlossen.
-
Seite 13: Installation Im Fahrzeug
INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die iN-CAR CAM das erste Mal installieren. Für die tägliche Nutzung nehmen Sie die Kamera einfach von der Halterung ab. MicroSD-Karte einsetzen Setzen Sie eine geeignete microSD-Karte (Klasse 10, 48 Mbps) in der iN-CAR CAM ein und achten Sie darauf, dass die Goldkontakte auf den LCD-Bildschirm der iN-CAR CAM ausgerich- tet sind. - Seite 14 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Halterung an der iN-CAR CAM montieren Schieben Sie die iN-CAR CAM auf die Halterung. Nach dem Anbringen halten Magneten in der Halterung die beiden Bauteile zusammen. Halterung an der Windschutzscheibe anbringen Entfernen Sie die Schutzfolie vom Saugnapf der Halterung. Wählen Sie eine geeignete Stelle für die Halterung und reinigen Sie die Scheibe mit einem trockenen, sauberen Tuch, damit zwischen Glas und Saugnapf ein guter Kontakt hergestellt wird.
- Seite 15 - Verkabeln Sie die iN-CAR CAM NICHT direkt an 12 V, indem Sie den Stecker für den Zigarettenanzünder abschneiden; das kann zu dauerhaften Schäden führen. - Ihr Fachhändler hat ein Nextbase Verkabelungs-Kit im Angebot. Dies wird direkt am Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei.
- Seite 16 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Installieren Sie die iN-CAR CAM gemäß Installationsanleitung, ohne den Blick des Fahrers auf die Straße einzuschränken, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel. Obwohl die iN-CAR CAM in einem Bereich der Frontscheibe installiert sein muss, die durch die Scheiben- wischer abgedeckt ist, sollte sie doch nicht erheblich in den gewischten Bereich eindringen.
-
Seite 17: Videomodus
VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre iN-CAR CAM im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. Modus: Anzeige, dass sich die iN-CAR CAM im Videomodus befindet. Videolänge: Anzeige der Länge der individuellen Aufnahmen in Minuten. - Seite 18 VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Video Menu Videomenu Resolution Auflosung Exposure Belichtung Audio Recording Audio Aufname Video Length Video Lange Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen.
- Seite 19 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Video Menu Videomenu Resolution Audio Aufname Exposure Video Lange Audio Recording Zeit & Dat. Stempel Video Length G Sensor Back Enter MENU Video Länge Hier wählen Sie die Dauer der individuell aufgenommenen Videodateien. Die iN-CAR CAM nimmt kontinuierlich auf, bis die Speicherkarte voll ist. Wenn die Speicherkarte voll ist, werden die ältesten Dateien automatisch überschrieben.
-
Seite 20: Fotomodus
FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer iN-CAR CAM im Fotomodus. Modus: Anzeige, dass sich die iN-CAR CAM im Fotomodus befindet. Belichtung: Anzeige der aktuellen Belichtungseinstellung. Zeit: Uhrzeit. Datum: Aktuelles Datum. Speicherkarte: Anzeige, dass eine Speicherkarte eingesetzt ist. - Seite 21 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Video Menu Fotomenu Resolution Belichtung Exposure Zeit & Dat. Stempel Audio Recording Audio Recording Video Length Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen.
-
Seite 22: Wiedergabemodus
WIEDERGABEMODUS Drücken Sie MODE zur Auswahl des Wiedergabemodus, die zuletzt gespeicherte Datei wird zusa- mmen mit den entsprechenden Wiedergabesteuerungen auf dem Bildschirm angezeigt. Drücken Sie die Pfeiltasten Aufwärts oder Abwärts, um zur vorherigen oder nächsten Datei zu gehen. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: 23550001.MOV 23550001.MOV... - Seite 23 WIEDERGABEMODUS Fotodateien: 23550001.MOV 00340002.JPG 1080P 23:55:54 23:55:54 06/01/2015 06/01/2015 : NEXT : NEXT : PREV OK : MODE : : NEXT / II Modus: Anzeige, dass sich die iN-CAR CAM im Wiedergabemodus befindet. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. Dateinummer: Anzeige der aktuellen Dateinummer.
-
Seite 24: Dateien Loschen
WIEDERGABEMODUS (FORTSETZUNG) Dateien löschen: Markieren Sie die Option Dateien Loschen und drücken Sie OK. Wiederg. Menu Video Menu Resolution Dateien Loschen Exposure Dateien Schutzen Back Enter MENU Hiermit haben Sie zwei Möglichkeiten: Dateien Loschen ALLE Loschen ? Dateien Loschen Video Menu Dateien Loschen Video Menu Resolution... - Seite 25 WIEDERGABEMODUS (FORTSETZUNG) Dateien schützen: Markieren Sie die Option Dateien Schutzen und drücken Sie OK. Wiederg. Menu Video Menu Resolution Dateien Loschen Exposure Dateien Schutzen Back Enter MENU Hiermit haben Sie vier Möglichkeiten: Sperr Datei Entsperren Datei Dateien Schutzen Video Menu Dateien Schutzen Video Menu Resolution...
-
Seite 26: Einstellungsmenü
EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Video Menu Setup-Menu Resolution Park Modus Exposure Uhrzeit & Datum Audio Recording Sprache Video Length Bildschirmschoner Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen. - Seite 27 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Video Menu Setup-Menu Resolution Sprache Exposure Bildschrimschoner Audio Recording Gerateklange Video Length Auto Abschaltung Back Enter MENU Sprache Hier wählen Sie Ihre Sprache aus. Optionen: English, Dansk, Deutsch, Español, Français, Italiano, Nederlands, Norsk, Suomi und Svenska. Standardeinstellung: English Bildschirmschoner Schalten Sie die Bildschirmschonerfunktion ein, um den Bildschirm nach einer bestimmten Zeit der Passivität auszuschalten.
- Seite 28 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Video Menu Setup-Menu Resolution Nummernplatte Exposure SD Karte Format. Audio Recording System Info Video Length Standardeinstell. Back Enter MENU Nummernplatte Geben Sie das Kennzeichen Ihres Fahrzeugs ein, so wird es auf den Videodateien angezeigt. Mit OK schalten Sie die Felder um, mit den Pfeiltasten Aufwärts und Abwärts stellen Sie die Werte ein.
-
Seite 29: Massenspeicher Und Pc-Kamera
Massenspeicher (Windows) Bei Auswahl dieser Option arbeitet die iN-CAR CAM als Kartenleser für Ihren PC. Ein weiteres Laufwerk wird angezeigt, beispielsweise NEXTBASE (D:) und Sie können die auf der microSD- Karte in der iN-CAR CAM gespeicherten Dateien anzeigen und verwalten. -
Seite 30: Video Und Audio Ausgan
VIDEO UND AUDIO AUSGANG Die iN-CAR CAM kann an externe Videogeräte wie Fernseher oder Monitor im Fahrzeug über Cinch (RCA) Eingänge angeschlossen werden. Schließen Sie das AV-Kabel (gehört nicht zum Lieferumfang) an der iN-CAR CAM und Ihrem externen Gerät an, dann schalten Sie die iN-CAR CAM ein. Der Bildschirm der iN-CAR CAM wird dunkel und das Videobild wird an das externe Gerät übertragen, die rote Betriebs-LED auf der iN-CAR CAM leuchtet zur Anzeige, dass sie eingeschaltet ist. -
Seite 31: Fehlerbehebung
Treiber korrekt geladen wird. Trennen Sie die iN-CAR CAM und schließen Sie sie wieder an. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Dateien können nicht auf der Das ist korrekt, die iN-CAR CAM ist ein „schreibgeschütztes“ Karte gespeichert werden, Gerät. - Seite 32 FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Der Saugnapf bleibt nicht an Vergewissern Sie sich, dass die Schutzhülle (Kunststofffilm) vom Ort und Stelle auf meiner Saugnapf entfernt wurde. Frontscheibe. Feuchten Sie den Saugnapf etwas an, bevor Sie ihn an der Windschutzscheibe anbringen. Achten Sie darauf, dass der Feststellhebel vollständig geschlossen ist.
- Seite 33 Abschnitt Parkmodus weiter vorn. Ungeklärte Probleme. Setzen Sie die iN-CAR CAM im Einstellungsmenü auf die Standardeinstellungen zurück und versuchen Sie es noch einmal. Sollte dieses Problem bestehen bleiben, so wenden Sie sich an die Helpline (02920) 866429 oder mailen Sie an: support@nextbase.co.uk...
- Seite 34 NOTIZEN...
- Seite 36 NBDVR212-IM-GER-R3...
