- Seite 1 Bedienungsanleitung...
-
Seite 3: Einleitung Zur Verwendung Einer In-Car Cam
EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM Das iN-CAR CAM Dashcam-Sortiment wurde insbesondere mit der Benutzerfreundlichkeit im Hinterkopf konzipiert. Wir empfehlen, die Standardeinstellungen NICHT zu ändern, da sie mit Bedacht gewählt wurden, um Ihnen die beste Leistung im täglichen Umgang zu bieten. Allgemeine Bedienungshinweise. -
Seite 4: Inhaltsverzeichnis
INHALT EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM ..........03 INHALT ..........................04 SICHERHEITSHINWEISE ....................05 HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ........... 05 PRODUKTSPEZIFIKATIONEN ..................06 LIEFERUMFANG ....................... 07 LEISTUNGSMERKMALE ....................07 SPANNUNGSVERSORGTE HALTERUNG ............... 08 KAMERA – BEDIENELEMENTE UND FUNKTIONEN ............09 INSTALLATION IM FAHRZEUG .................. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, Gefahr vom Stromschlag und Feuer. -
Seite 6: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR112/NEXTBASE iN-CAR CAM GO Leistungsbedarf 5 V/1,5A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 20 mm/2 A Ausgang: 5 V DC Sensorauflösung 1 M Pixel (1.000.000 Pixel) Objektiv - Typ/Winkel/Blende 5G/120°/F2.0 Aufnahmeauflösung 1280 x 720 bei 30 fps (Standard) Bildschirmgröße... -
Seite 7: Lieferumfang
Software Disk Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE iN-CAR CAM entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dashcam verfügbaren Funktionen. 2,0" LCD-Farbbildschirm LCD-Bildschirm für einfache Nutzung und Anzeige der Wiedergabe aufgenommener Videos und Fotos. -
Seite 8: Spannungsversorgte Halterung
SPANNUNGSVERSORGTE HALTERUNG Nachstehend sind die wichtigsten Bauteile der mitgelieferten spannungsversorgten Halterung dargestellt. Feststellhebel Der Feststellhebel dient dem Anbau und Abbau der Scheibenhalterung an der Windschutzscheibe Ihres Fahrzeugs. Drücken Sie den Hebel zur Vorbereitung der Scheibenhalterung herunter. Sobald die Halterung fest auf der Windschutzscheibe sitzt (an geeigneter Stelle), drücken Sie den Hebel hoch, um die Halterung auf der Scheibe zu sichern. -
Seite 9: Kamera - Bedienelemente Und Funktionen

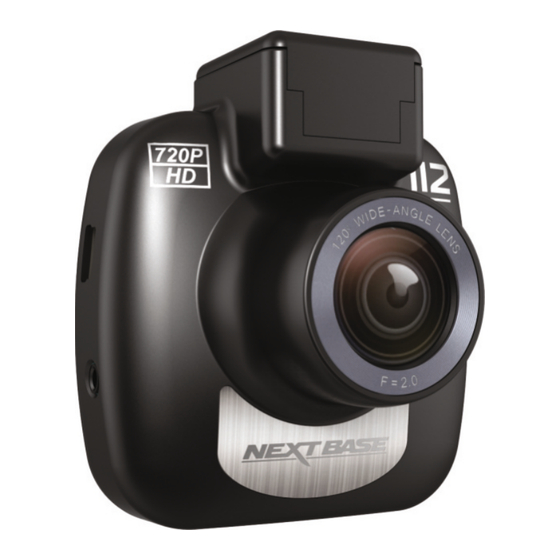

KAMERA – BEDIENELEMENTE UND FUNKTIONEN Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer iN-CAR CAM dargestellt. Vorderseite: Befestigungspunkt (unter der Staubschutzkappe) Nach dem Entfernen der Staubschutzkappe befestigen Sie hier mit mitgelieferte spannungsversorgte Halterung. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der iN-CAR CAM. Kameraobjektiv Weitwinkel 120°, Glasobjektiv mit 5 Elementen für optimale Bildqualität. - Seite 10 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite: Zweifarbige LED Rot = Eingeschaltet Blinkt rot = Aufnahme Blau = Akku lädt Menütaste Drücken Sie die Taste zum Aufrufen des Menüs im aktuellen Modus, drücken Sie zweimal zum Aufrufen der allgemeinen Einstellungen. Pfeil abwärts/Mikrofon Aus Pfeil abwärts: Zur Navigation abwärts in Menüs und zum Aufrufen der vorherigen Datei im Wiedergabemodus...
- Seite 11 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite Fortsetzung: Pfeil aufwärts/Bildschirm aus Pfeil aufwärts: Zur Navigation aufwärts in Menüs und zum Aufrufen der nächsten Datei im Wiedergabemodus drücken. Bildschirm aus: Zum Ein-/Ausschalten des Bildschirms, steht nur während der Aufnahme zur Verfügung. Datei schützen Schützt im Falle einer Notfallsituation während der Aufnahme mit einem Tastendruck die aktuelle Datei.
- Seite 12 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Draufsicht: 10. Staubabdeckung Zum Entfernen der Staubabdeckung, diese nach vorn von der Dashcam abziehen. Hinweis: Setzen Sie die Staubabdeckung wieder auf, wenn Sie die Dashcam für einen längeren Zeitraum nicht benutzen. Unteransicht: 11. Mikrofon Integriertes Mikrofon zur Tonaufnahme.
- Seite 13 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Seitenansichten: 14. DC-Eingang und USB-Port Schließen Sie hier das mitgelieferte Fahrzeugkabel oder das USB-Datenkabel an. Hinweis: - Normalerweise ist das Fahrzeugkabel während der Nutzung mit der Halterung verbunden und nicht direkt mit dieser Buchse. 15.
-
Seite 14: Installation Im Fahrzeug
INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die iN-CAR CAM das erste Mal installieren. Für die tägliche Nutzung nehmen Sie die Kamera einfach von der Halterung ab. microSD-Karte einsetzen Setzen Sie eine geeignete Micro-SD-Karte (Klasse 10, mindestens 48 Mbit/s) in die iN-CAR CAM ein und achten dabei darauf, dass die Goldkontakte in Richtung der LCD-Bildschirmseite der iN-CAR CAM zeigen. - Seite 15 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Halterung an der iN-CAR CAM montieren Schieben Sie die iN-CAR CAM auf die Halterung. Einmal befestigt, halten die Magnete innerhalb der Halterung und der Kamera die beiden Teile zusammen. Halterung an der Windschutzscheibe anbringen Entfernen Sie die Schutzfolie vom Saugnapf der Halterung. Wählen Sie eine geeignete Stelle für die Halterung und reinigen Sie die Scheibe mit einem trockenen, sauberen Tuch, damit zwischen Glas und Saugnapf ein guter Kontakt hergestellt wird.
- Seite 16 - Verkabeln Sie die iN-CAR CAM NICHT direkt an 12 V, indem Sie den Stecker für den Zigarettenanzünder abschneiden; das kann zu dauerhaften Schäden führen. - Ihr Fachhändler hat ein Nextbase Verkabelungs-Kit im Angebot. Dies wird direkt am Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei.
- Seite 17 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Gemäß Installationsanleitung muss die iN-CAR CAM so montiert werden, dass sie nicht den Blick des Fahrers auf die Straße beeinträchtigt, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel. Obwohl die iN-CAR CAM in einem Bereich der Frontscheibe installiert sein muss, die durch die Scheibenwischer abgedeckt ist, sollte sie doch nicht erheblich in den gewischten Bereich eindringen.
-
Seite 18: Videomodus
VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre iN-CAR CAM im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. Modus: Anzeige, dass sich die iN-CAR CAM im Videomodus befindet. Aufnahme: erscheint auf dem Bildschirm, wenn eine Aufnahme läuft. - Seite 19 VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Video-Menu Auflosung Belichtung Audio Aufnahme Nummernplatte Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
- Seite 20 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Video-Menu Video Lange Park Modus Display Drehen Zeit & Datum Stempel Video Länge Hier wählen Sie die Dauer der individuell aufgenommenen Videodateien. Die iN-CAR CAM nimmt kontinuierlich auf, bis die Speicherkarte voll ist. Wenn die Speicherkarte voll ist, werden die ältesten Dateien automatisch überschrieben.
- Seite 21 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Video-Menu G Sensor 9. G Sensor Hier schalten Sie den integrierten G-Sensor aus oder stellen seine Empfindlichkeit ein. Der G-Sensor erkennt Kräfte im Fall einer Kollision und schützt die aktuelle Aufnahmedatei automatisch. Optionen: Hoch, Mittel, Niedrig und Aus Standardeinstellung: Mittel Hinweis: - Bei Aktivierung der Schutzfunktion wird während des ersten Drittels einer Aufnahme auch...
-
Seite 22: Fotomodus
FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer iN-CAR CAM im Fotomodus. Modus: Anzeige, dass sich die iN-CAR CAM im Fotomodus befindet. Belichtung: Anzeige der aktuellen Belichtungseinstellung. Datum: Anzeige des aktuellen Datums. Zeit: Anzeige der Uhrzeit. - Seite 23 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Fotomenu Belichtung Zeit & Dat. Stempel Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
-
Seite 24: Wiedergabemodus
WIEDERGABEMODUS Drücken Sie die MODE-Taste zur Auswahl des Wiedergabemodus und die iN-CAR CAM zeigt die zuletzt aufgenommene Datei an. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: Modus: Anzeige, dass sich die iN-CAR CAM im Wiedergabemodus befindet. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. Dateinummer: Anzeige der aktuellen Dateinummer. - Seite 25 WIEDERGABEMODUS (FORTSETZUNG) Fotodateien: Modus: Anzeige, dass sich die iN-CAR CAM im Wiedergabemodus befindet. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. Dateinummer: Anzeige der aktuellen Dateinummer. Uhrzeit: Anzeige der Uhrzeit, wann das Bild aufgenommen wurde. Datum: Anzeige des Datums, an dem das Bild aufgenommen wurde. Nächste Datei: Drücken Sie die Abwärtstaste, um zur nächsten Datei zu gehen.
- Seite 26 WIEDERGABEMODUS (FORTSETZUNG) Dateien löschen: Markieren Sie die option Dateien Loschen und drücken Sie OK. Wiederg. Menu Dateien Loschen Schutz Hiermit haben Sie zwei Möglichkeiten: Datei Loschen ALLE Löschen Dateien Loschen Dateien Loschen Datei Loschen Datei Loschen ALLE Loschen ALLE Loschen Nach der Auswahl folgen Nach der Auswahl folgen Sie den Bildschirmanleitungen zum...
- Seite 27 WIEDERGABEMODUS (FORTSETZUNG) Dateien schützen: Markieren Sie die option Schutz und drücken Sie OK. Wiederg. Menu Dateien Loschen Schutz Hiermit haben Sie zwei Möglichkeiten: Datei Schützen Ungeschutzte Datei Schutz Schutz Datei Schutzen Datei Schutzen Ungeschutzte Datei Ungeschutzte Datei Nach der Auswahl folgen Nach der Auswahl folgen Sie den Bildschirmanleitungen zum Sie den Bildschirmanleitungen, um den...
-
Seite 28: Einstellungsmenü
EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Setup-Menu SD-Karte Formatieren Uhrzeit & Datum Sprache Bildschirmschoner Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise. - Seite 29 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Setup-Menu Piepton Auto Abschaltung System Info Standard Einstell Piepton Ein-/Ausschalten des Signaltons, der zu hören ist, wenn die Tasten gedrückt werden, als auch die Stummschaltung der Tonsignale beim Starten und Herunterfahren. Optionen: An und Aus Standardeinstellung: An Automatische Abschaltung Hier stellen Sie die automatische Abschaltung ein.
-
Seite 30: Pc Verbindung
Massenspeicher (Windows) Bei Auswahl dieser Option arbeitet die iN-CAR CAM als Kartenleser für Ihren PC. Ein weiteres Laufwerk wird angezeigt, beispielsweise NEXTBASE (D:) und Sie können die auf der microSD-Karte in der iN-CAR CAM gespeicherten Dateien anzeigen und verwalten. Hinweis: - Die iN-CAR CAM ist ein „schreibgeschütztes“... -
Seite 31: Video- Und Audioausgang
VIDEO- UND AUDIOAUSGANG Die iN-CAR CAM kann an externe Videogeräte wie Fernseher oder Monitor im Fahrzeug über Cinch (RCA) Eingänge angeschlossen werden. Schließen Sie das AV-Kabel (gehört nicht zum Lieferumfang) an der iN-CAR CAM und Ihrem externen Gerät an, dann schalten Sie die iN-CAR CAM ein. Der Bildschirm der iN-CAR CAM wird dunkel und das Videobild wird an das externe Gerät übertragen, die rote Betriebs-LED auf der iN-CAR CAM leuchtet zur Anzeige, dass sie eingeschaltet ist. -
Seite 32: Fehlerbehebung
Treiber korrekt geladen wird. Trennen Sie die iN-CAR CAM und schließen Sie sie wieder an. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Dateien können nicht auf der Das ist korrekt, die iN-CAR CAM ist ein Karte gespeichert werden, „schreibgeschütztes“... - Seite 33 FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Meine iN-CAR CAM schaltet Entweder ist der Akku erschöpft oder die iN-CAR CAM ist nicht sich nach einer Weile von spannungsversorgt und die automatische Abschaltung wurde selbst aus. ausgelöst. Keine Stromversorgung zu Das Zigarettenanzünder-Kabel funktioniert nicht. Prüfen Sie die meiner iN-CAR CAM, aber Sicherung im Fahrzeugadapter.
- Seite 34 LÖSUNGSVORSCHLAG Das Herunterladen von Das ist kein Problem, navigieren Sie zu den Einstellungen in Dateien von Google Chrome und schalten Sie den Virenschutz www.nextbase.co.uk mit Google vorübergehend aus, um herunterzuladen und die Chrome führt zu einer Wiedergabesoftware zu installieren. Schad-Software-Warnmeldung.
- Seite 37 NBDVR112-IM-GER-R3...
