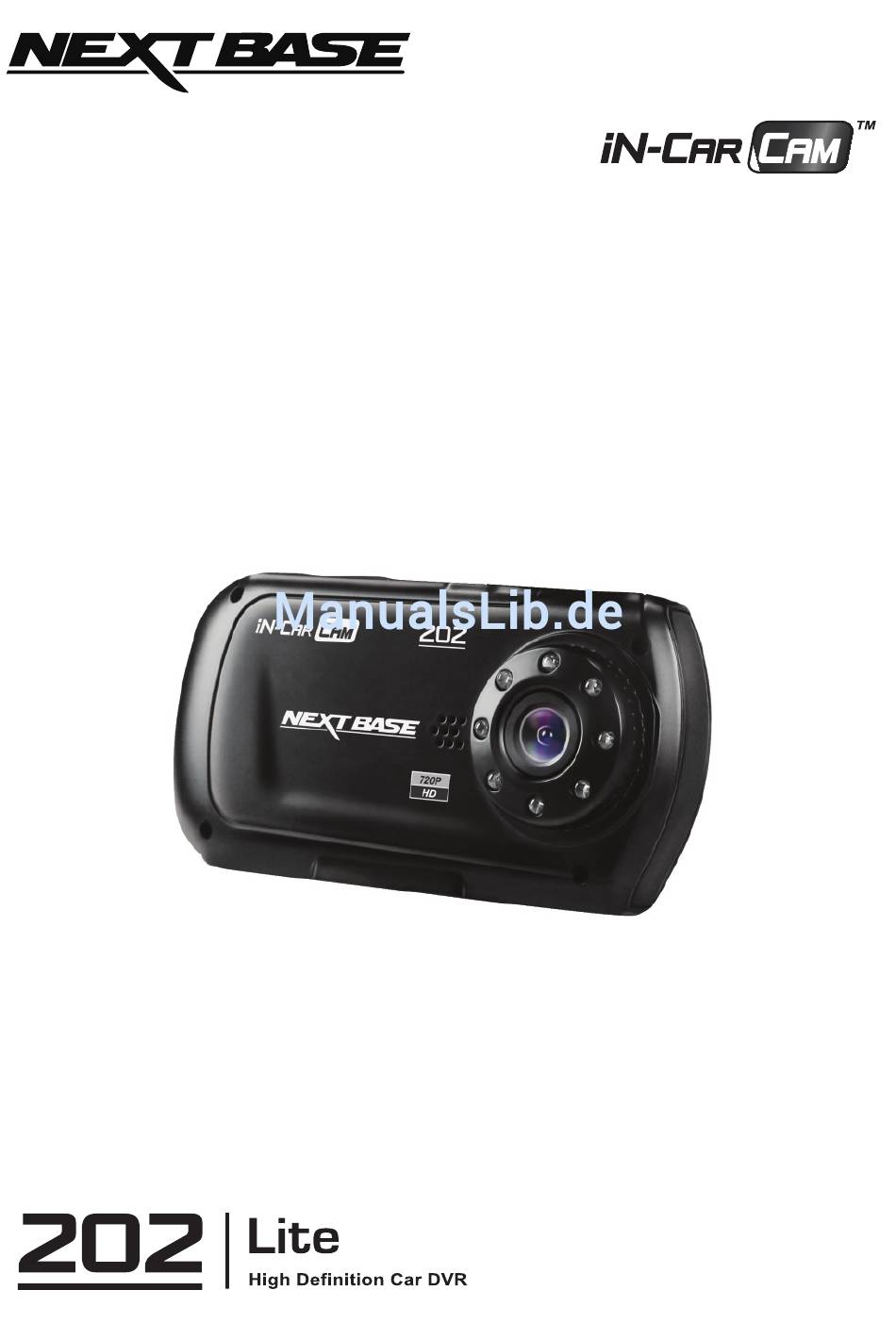

- Seite 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE .................... HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..........PRODUKTSPEZIFIKATIONEN ..................LIEFERUMFANG ......................LEISTUNGSMERKMALE ....................KOMPONENTEN UND BEDIENELEMENTE ..............INSTALLATION IM FAHRZEUG ..................VIDEOMODUS ....................... FOTOMODUS ......................... WIEDERGABEMODUS VIDEOWIEDERGABE ....................WIEDERGABE VON FOTOS ..................ENÜS UND EINSTELLUNGEN VIDEOMODUS ......................FOTOMODUS ...................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus. Andernfalls besteht die Gefahr eines Stromschlages oder Brandes. -
Seite 5: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer / Name NBDVR202 / NEXTBASE iN-CAR CAM 202 Lite Leistungsbedarf 5V / 200mA Stromversorgung 12 - 24 V DC Fahrzeug-Stromkabel (im Lieferumfang enthalten) Sicherung: 20 mm Flinke 2 A Sicherung Ausgang: 5 V DC Sensorauflösung 1M Pixel (1,000,000 Pixel) Objektivtyp / Winkel / Blende 4G / 120°... -
Seite 6: Lieferumfang
Handbüchern Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank für den Kauf dieses NEXTBASE iN-CAR CAM Produkts. In diesem Abschnitt werden wir einige der Merkmale dieses Gerätes skizzieren. 2,7" 16:9 LCD Farb-Bildschirm Großer Bildschirm für einfache Bedienung und zur Betrachtung der Wiedergabe von Videos und Fotos. -
Seite 7: Komponenten Und Bedienelemente
KOMPONENTEN UND BEDIENELEMENTE Im Folgenden sehen Sie eine Anleitung für die Komponenten und Bedienelemente Ihrer iN-CAR CAM. ON CHARGE RESET NBDVR202 AV HD OUT 15 16 17 18 1. OK Drücken Sie, um die Auswahl zu bestätigen oder zum Starten/Stoppen einer Aufnahme. 2. -
Seite 8: Led-Anzeigen
KOMPONENTEN UND BEDIENELEMENTE (FORTSETZUNG) ON CHARGE RESET NBDVR202 AV HD OUT 15 16 17 18 11. ABWÄRTS Drücken Sie diese Taste zur Vergrößerung, wenn Sie sich im Video- und Fotomodus befinden und zur Navigation innerhalb der Menüs. 12. MENÜ Drücken, um das Menü im aktuellen Modus zu öffnen. Drücken Sie die Taste zweimal, um das Einstellungsmenü... -
Seite 9: Installation Im Fahrzeug
INSTALLATION IM FAHRZEUG Obige Zeichnung dient nur der Illustration. 1. Setzen Sie eine geeignete Speicherkarte (Klasse 6 oder höher) in die iN-CAR CAM ein und achten dabei auf die Einhaltung der Richtungsmarkierungen (Goldkontakte zeigen zur Rückseite des Gerätes). Drücken Sie auf die Speicherkarte, bis sie einrastet. Setzen Sie die Speicherkarte nicht ein und entfernen Sie diese nicht, wenn die iN-CAR CAM eingeschaltet ist, das kann zu Schäden an der Speicherkarte führen. - Seite 10 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Gemäß Montageanleitung wird empfohlen die iN-CAR CAM so zu installieren, dass sie die Sicht des Fahrers auf die Straße NICHT behindert, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel.
-
Seite 11: Videomodus
VIDEOMODUS Der Schlüssel unten erläutert die verschiedenen auf dem Bildschirm angezeigten Informationen, wenn Ihre iN-CAR CAM sich im Video-Modus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Videomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 1. -
Seite 12: Fotomodus
FOTOMODUS Der Schlüssel unten erläutert die verschiedenen auf dem Bildschirm angezeigten Informationen , wenn Ihre iN-CAR CAM sich im Fotomodus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Fotomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. -
Seite 13: Wiedergabemodus
WIEDERGABEMODUS Die iN-CAR CAM kann im Wiedergabemodus Videos und Fotos anzeigen, die auf der SD-Karte gespeichert sind. Die Anzeigen für die Wiedergabe von Videos und Fotos weichen etwas voneinander ab, Einzelheiten finden Sie im entsprechenden Abschnitt. Videowiedergabe Wenn ein Video auf der SD-Karte erkannt wird, wird der Bildschirm unten angezeigt. Der Schlüssel unten erläutert, wie die verschiedenen Informationen auf dem Bildschirm während der Videowiedergabe angezeigt werden und wie Sie die Steuertasten verwenden. -
Seite 14: Wiedergabe Von Fotos
WIEDERGABEMODUS (FORTSETZUNG) Wiedergabe von Fotos Wenn ein Foto auf der SD-Karte erkannt wird, wird der Bildschirm unten angezeigt. Der Schlüssel unten erläutert, wie die verschiedenen Informationen auf dem Bildschirm während der Fotowiedergabe angezeigt werden. 1. Fotowiedergabe-Symbol: Zeigt an, dass die iN-CAR CAM ein Foto im Wiedergabemodus anzeigt. 2. -
Seite 15: Menüs Und Einstellungen
MENÜS UND EINSTELLUNGEN Jeder Modus (Video, Foto und Wiedergabe) verfügt über ein Menü, das verwendet wird, um auf die verschiedenen Optionen und Einstellungen zuzugreifen. Drücken Sie die MENU-Taste auf der Rückseite des Gerätes, um auf das spezifische Menü für den aktuellen Modus zuzugreifen. Verwenden Sie die UP- und DOWN-Tasten, um die gewählte Option auszuwählen und drücken Sie die OK-Taste zur Bestätigung. -
Seite 16: Fotomodus
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 2.1 Aufnahme-Modus Einstellen des Timers für die verzögerte Verschlussfunktion. Dies kann für Selbstporträts oder Gruppenaufnahmen verwendet werden. Standardeinstellung: Single (sofortige Fotoaufnahme) 2.2 Auflösung Die Auswahl der Auflösung für die Aufnahme wird die Qualität des aufgenommenen Bildes erhöhen oder verringern. -
Seite 17: Wiedergabemodus
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 3. WIEDERGABEMODUS Das Wiedergabemenü ist für die Anzeige von Videos und Fotos gleich. 3.1 Löschen Wird verwendet, um entweder die aktuelle Datei zu löschen und es besteht auch die Möglichkeit, alle Dateien zu löschen 3.2 Schützen Wird zum Sperren oder Entsperren entweder der aktuellen Datei verwendet, oder auch zum Sperren und Entsperren aller Dateien 3.3 Dia-Show... -
Seite 18: Formatieren
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 4.7 TV-Modus Stellen Sie den TV-Modus wie erforderlich ein. Standardeinstellung: PAL 4.8 Frequenz Stellen Sie die Frequenz wie erforderlich ein. Standardeinstellung: 50 Hz 4.9 Formatieren Formatiert die eingesetzte Speicherkarte, dies löscht alle Inhalte. Führen Sie dies einmal monatlich durch, damit Ihre SD-Karte zu voller Leistung fähig ist. 4.10 Standardeinstellung Setzt das Gerät auf die Standardeinstellungen zurück. -
Seite 19: Pc Verbindung
AV-Ausgang verfügbar, so dass Sie Ihre Aufnahmen auf einem größeren Bildschirm sofort überwachen können (nützlich, wenn Sie Ihre iN-CAR CAM als nach hinten gerichtete Kamera benutzen, während ein anderes Gerät für die Anzeige angeschlossen wird). Die Bedienelemente der iN-CAR CAM arbeiten normal. Bitte kontaktieren Sie Ihren lokalen NEXTBASE-Händler, um Zubehör einzukaufen. -
Seite 20: Fehlerbehebung
Treiber korrekt nicht. geladen wird. Trennen und verbinden Sie die iN-CAR CAM wieder. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Der Saugnapf bleibt nicht an Vergewissern Sie sich, dass die Schutzhülle (Kunststofffilm) vom Ort und Stelle auf meiner Saugnapf entfernt wurde. - Seite 21 FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Wenn die IR-LEDs aktiviert Das ist normal. Die IR-LEDs haben nur eine begrenzte Reichweite. sind, scheinen sie bei Für Nachtaufnahmen liefern die Fahrzeugscheinwerfer die Null-Lichtverhältnissen die Ausleuchtung der Straße. Nachtzeit-Aufnahme in weiterer Entfernung nicht zu ermöglichen. Meine iN-CAR CAM fährt nach Entweder ist der Akku leer oder es liegt keine Strom an der einer Weile von selbst...
- Seite 22 FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Ich kann meine SD-Karte Richten Sie die SD-Karte so aus, dass die Kontakte zum nicht einsetzen. rückwärtigen Bildschirm der iN-CAR CAM zeigen. Drücken Sie die SD-Karte herunter, bis sie einrastet. Sollte der Fingerdruck nicht ausreichen, so verwenden Sie den Rand einer kleinen Münze.
- Seite 24 NBDVR202-IM-GER-R04...
