The yellow and red LEDs will now flash in sequence. If the left-hand foot-switch is
now released after the first flash of the yellow LED, the Lehle 3at1 SGoS will only
receive on MIDI Channel 1. Select MIDI Channel 2 by waiting until the red LED
flashes. This is followed by MIDI Channel 3 (yellow) and MIDI Channel 4 (red).
The whole procedure can be repeated up to MIDI Channel 16. Omnimodus can
be selected for Lehle 3at1 SGoS reception by keeping the left-hand foot-switch
pressed until the red and yellow LEDs are on simultaneously.
Switching states can be assigned without restriction to any individual program-
change command using the foot-switches (7), irrespective of the mode selected.

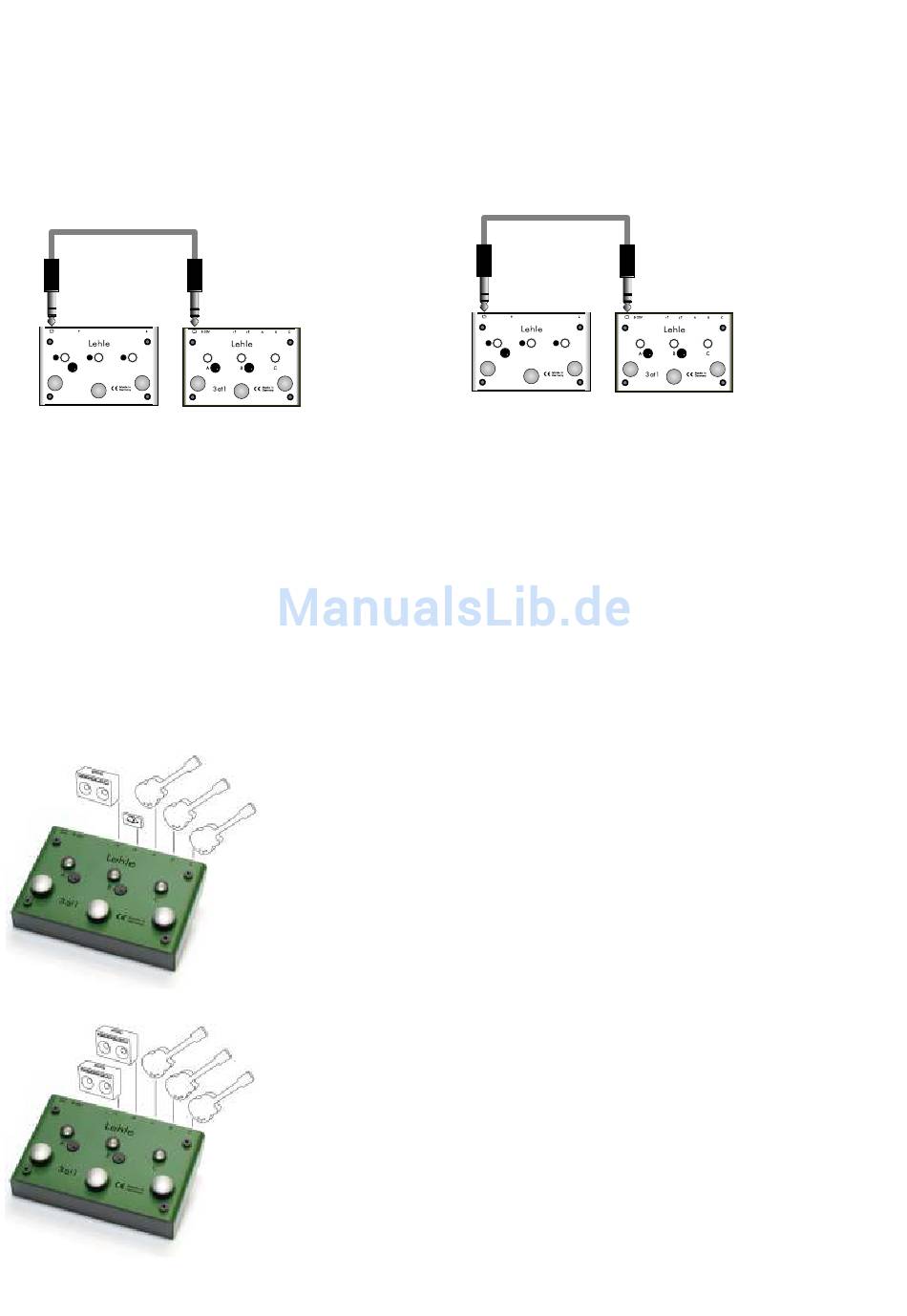

Networking of the Lehle
3at1
The Lehle
3at1
SGoS can be networked with other Lehle SGoS Switchers via
the MIDI socket (4). The switchers must be connected using a stereo jack lead for
this purpose:
9-20V
R
S
R
S
Loop B
Loop A
Buffer
Loop A
Loop B
D.Loop
The Lehle 3at1 SGoS and the other Lehle SGoS Switchers must first be set to
programmable mode (7).
When a Lehle 3at1 SGoS foot-switch is pressed, the Lehle 3at1 SGoS
simultaneously transmits a MIDI program-change command to the other Lehle
SGoS Switcher. Switching states corresponding to this MIDI program-change
command can also be programmed on the other Lehle SGoS Switchers.
The Lehle 3at1 SGoS receives a MIDI program-change command if a foot-
switch on one of the connected Lehle SGoS Switchers is pressed. Any input A, B
or C in combination with output 1 or 2 can be assigned at the Lehle 3at1 SGoS
for this MIDI program-change command using the foot-switches (7).
Several effect loops can, for example, thus be switched simultaneously with one
step, corresponding to specific Instruments.
You can network two Lehle 3at1 SGoS units.
Lehle 3at1 SGoS Uses Anwendungsbeispiele
SGoS with other Lehle SGoS Switchers
Jetzt blinken die gelbe und rote LED nacheinander. Lässt man den linken Fußtaster nach
dem ersten Blinken der gelben LED los, empfängt der Lehle 3at1 SGoS nur noch auf
MIDI-Kanal 1. Wartet man des Aufleuchten der roten LED ab, ist der MIDI-Kanal 2
eingestellt. Danach kommt MIDI-Kanal 3 (gelb) und MIDI-Kanal 4 (rot). Das ganze geht bis
MIDI-Kanal 16. Hält man den linken Fußtaster solange gedrückt, bis die rote und gelbe
LED gleichzeitig angehen, empfängt der Lehle 3at1 SGoS wieder im Omnimodus.
Unabhängig vom Betriebsmodus können über die Fußtaster (7) Schaltzustände jedem
einzelnen Programchange frei zugeordnet werden.
Vernetzen des Lehle 3at1 SGoS mit anderen Lehle SGoS Switchern
Der Lehle 3at1 SGoS kann mit anderen Lehle SGoS Switchern über die MIDI-Buchse
(4) vernetzt werden. Dazu müssen die Switcher mit einem Stereoklinkenkabel verbunden
werden:
9-20V
R
Loop B
Buffer
Loop A
D.Loop
Der Lehle 3at1 SGoS und die anderen Lehle SGoS Switcher müssen erst in den
programmierbaren Modus gebracht werden (7).
Wird ein Fußtaster des Lehle 3at1 SGoS betätigt, gibt der Switcher dabei gleichzeitig
einen MIDI-Programchange Befehl an die anderen Lehle SGoS Switcher ab. Passend zu
diesem MIDI-Programchange Befehl können Schaltzustände auf den anderen Lehle SGoS
Switchern programmiert werden.
Wird ein Fußtaster auf einem der angeschlossenen Lehle SGoS Switcher betätigt,
empfängt der Lehle 3at1 SGoS einen MIDI-Programchange Befehl. Zu diesem MIDI-
Programchange Befehl können auf dem Lehle 3at1 SGoS wiederum ein Eingang A, B
oder C in Verbindung mit einem Ausgang 1 und 2 über die Fußtaster (7) zugeordnet
werden.
Damit lassen sich z.B. mehrere Effektloops gleichzeitig mit einem Step passend zu
bestimmten Instrumenten schalten.
Es können auch zwei Lehle 3at1 SGoS miteinander vernetzt werden.
Instrumentswitcher/ Tuner-Mute (3 Instruments, 1 Amps & Tuner)
Connection of units Anschluss der Geräte:
Input A:
Instrument A
Input B:
Instrument B
Input C:
Instrument C
Output 1:
Amp Verstärker
Output 2:
Tuner Stimmgerät
Instrumentswitcher/ Ampswitcher (3 Instruments, 2 Amps)
Connection of units Anschluss der Geräte:
Input A:
Instrument A
Input B:
Instrument B
Input C:
Instrument C
Output 1:
Amp 1 Verstärker 1
Output 2:
Amp 2 Verstärker 2
-4-
S
R
S
Loop A
Loop B
