Antennendiagramme im FCC-Frequenzband

Richtdiagramm FCC
Das Richtdiagramm ist für nominale Ausrichtung und eine Mittenfrequenz von 915 MHz
abgebildet.

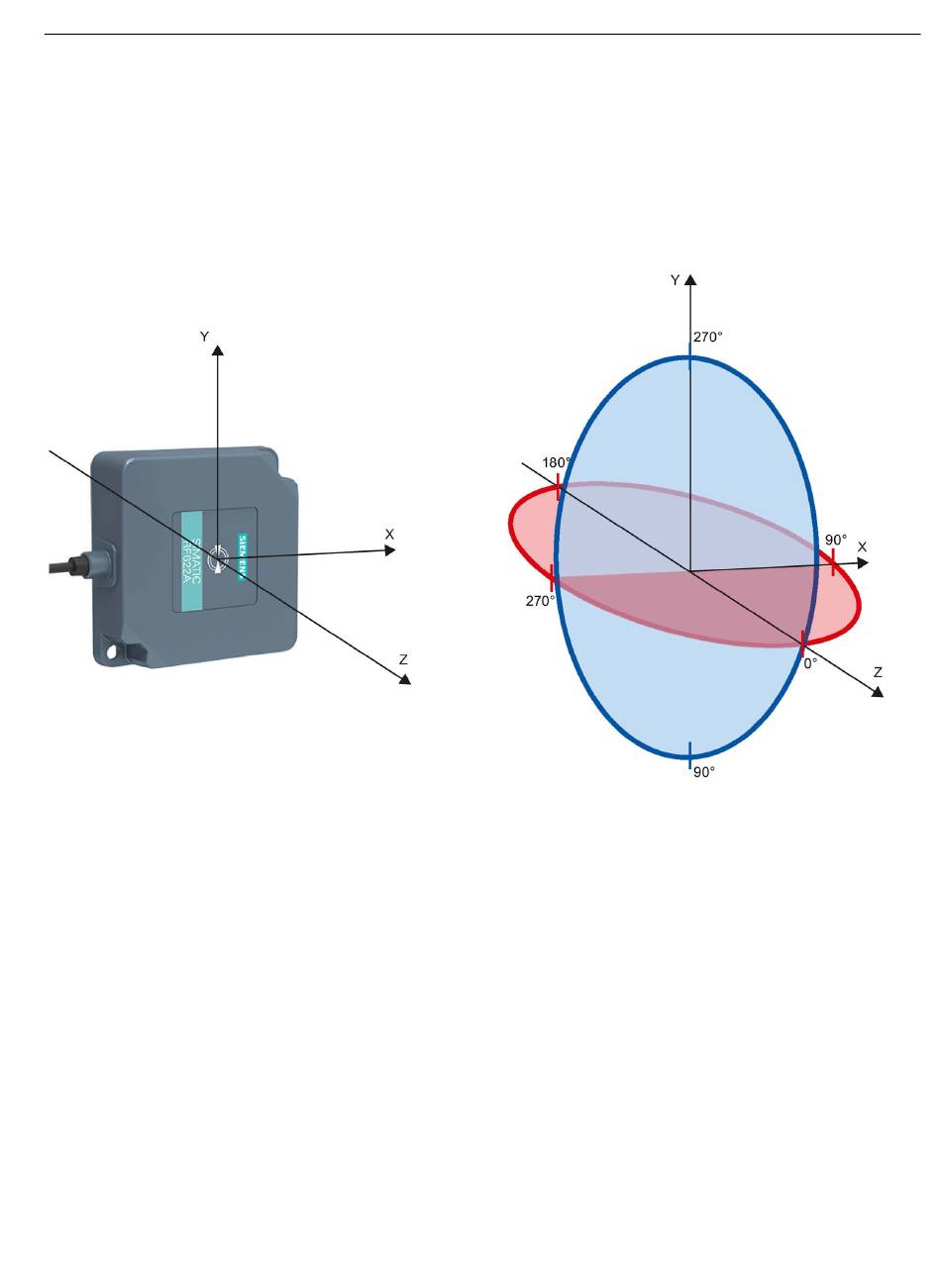

Bild 5-7 Ausrichtung und Bezugssystem der Antenne
Der Abstrahl-/Empfangswinkel der Antenne (Öffnungswinkel) ist durch den Winkel zwischen
den zwei -3 dB-Punkten (entspricht der halben Leistung bezogen, auf Maximalleistung)
definiert. Welcher Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie
der Tabelle im Kapitel "Interpretation von Richtdiagrammen (Seite 24)" entnehmen.
Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer
reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann
deshalb zu geringen Abweichungen kommen.
