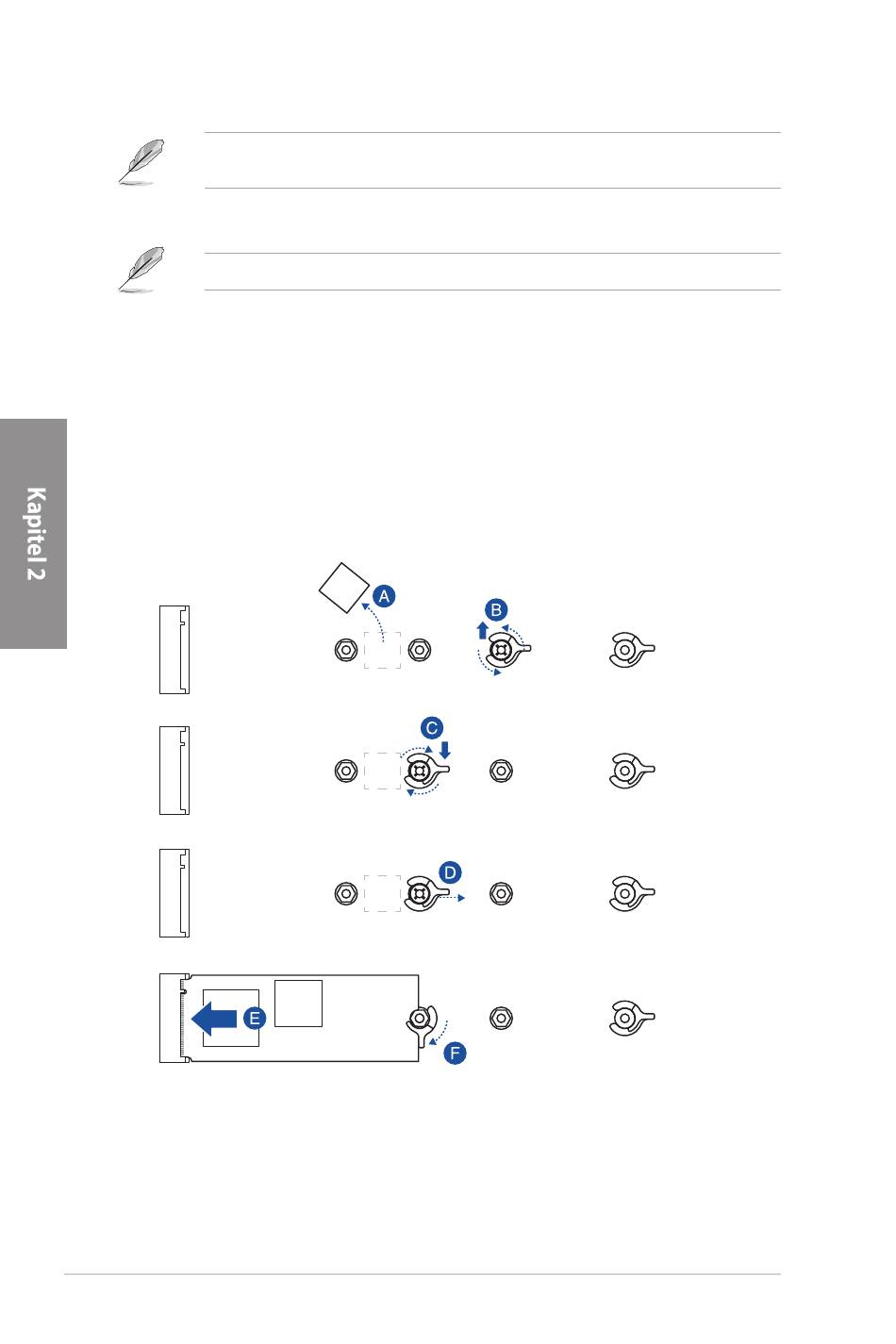

• So installieren Sie ein M.2 mithilfe der lösbaren M.2 Q-Riegel-Schraube
Für M.2_1: Typ 2242, 2260, 2280 M.2
Für M.2_2: Typ 2242, 2260, 2280 M.2
A.
Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten.
B.
C.
D.
E.
F.
2-8
(optional) Entfernen Sie das M.2 Gummipad.
(optional) Entfernen Sie bei Bedarf die vorinstallierte lösbare M.2 Q-Riegel-
Schraube am Schraubenloch der 2280-Länge.
Installieren Sie den M.2 Q-Riegel am Schraubenloch der passenden M.2-
Länge, in dem Sie Ihr M.2 installieren möchten.
Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2
Steckplatz weg zeigt.
Installieren Sie Ihr M.2 im M.2 Steckplatz.
Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen.
