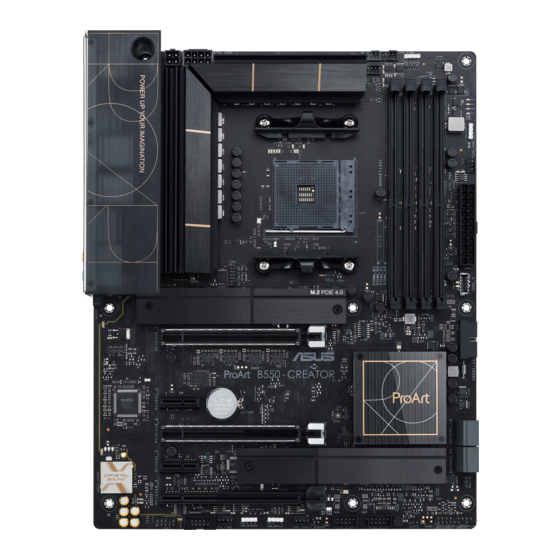

ProArt B550-
CREATOR

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus ProArt B550-CREATOR

  • Seite 1 ProArt B550- CREATOR...
  • Seite 2: Erste Ausgabe Januar 2021

    (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
  • Seite 3: Inhaltsverzeichnis

    Erstmaliges Starten ....................2-25 Ausschalten des Computers ................2-25 Kapitel 3: BIOS- und RAID-Unterstützung Kennenlernen des BIOS ..................3-1 BIOS-Setup-Programm ..................3-2 EZ Update ........................ 3-2 ASUS EZ Flash 3 ....................... 3-3 ASUS CrashFree BIOS 3 ..................3-4 RAID Konfigurationen .................... 3-5...
  • Seite 4 Anhang Hinweise ..........................A-1 Garantie ..........................A-6 ASUS Kontaktinformation .....................A-8...
  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
  • Seite 7: Proart B550-Creator Spezifikationsübersicht

    OptiMem II Dual-Kanal-Speicherarchitektur * Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. ** Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x HDMI 2.1 (4K @60Hz) 2 x Intel Thunderbolt™ 4-Anschlüsse (USB Typ-C) unterstützen DisplayPort 1.2/1.4- und Thunderbolt™-Videoausgabe*...
  • Seite 8: Audioausstattung

    ProArt B550-CREATOR Spezifikationsübersicht AMD Ryzen™ Prozessoren der 4000 G-Serie: M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 & SATA Modus) AMD B550 Chipsatz Speicher M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 & SATA Modus) 4 x SATA 6 Gb/s Anschlüsse Unterstützt Raid 0, 1, 10...
  • Seite 9 ProArt B550-CREATOR Spezifikationsübersicht 2 x Thunderbolt™ 4 USB Typ-C-Anschlüsse 4 x USB 3.2 (Gen2) Anschlüsse (4 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) 1 x DisplayPort (nur Eingang) 1 x HDMI™-Anschluss Rückseite E/A-Anschlüsse 2 x Intel I225-V 2,5 Gb Ethernet-Anschlüsse 5 x Audio Anschlüsse...
  • Seite 10 ProArt B550-CREATOR Spezifikationsübersicht Extreme Engine Digi+ - 5K Schwarz-Metallic Kondensatoren ASUS 5X PROTECTION III - DIGI+ VRM (- Digital Power Design mit Dr. MOS) - Verbesserter DRAM-Überstromschutz - ESD-Guards - LANGuard - Überspannungsschutz - SafeSlot Core - Edelstahl-Rückseite E/A ASUS Q-Design - Q-DIMM - Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Gerät [gelb grün])
  • Seite 11: Softwarefunktionen

    WOL für PME, PXE Betriebssystem Windows 10 - 64 bit ATX Formfaktor Formfaktor 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
  • Seite 12: Anschlüsse Mit Gemeinsam Genutzter Bandbreite

    Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration 1 (Standard) PCIEX16_1 PCIEX16_2 Konfiguration 1 (Standard) PCIEX16_3 Thunderbolt™ 4 Konfiguration 1 (Standard) M.2_2 PCIEX_1 PCIEX_2...
  • Seite 13 • PCIEX16_3 teilt die Bandbreite mit Thunderbolt™ 4. • PCIEX1_1 und PCIEX1_2 teilen sich die Bandbreite mit M.2_2, das standardmäßig bei PCIe 3.0 x4 ausgeführt wird. Sie können die BIOS-Einstellungen aufrufen, um den M.2_2 nach Belieben auf PCIe 3.0 x4 oder x2 festzulegen. •...
  • Seite 14: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ProArt B550-CREATOR Motherboard 2 x SATA 6 Gb/s Kabel Kabel 1 x DP-zu-DP-Kabel für Thunderbolt™ 4 Sonstiges 1 x M.2 Gummistückpaket Installationsdatenträger 1 x Support DVD 1 x Schlüsselkarte zur ACC Express-Aktivierung...
  • Seite 15: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil AMD AM4 CPU CPU-Lüfter, kompatibel mit AMD AM4/AM3 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.
  • Seite 17: Produkteinführung

    Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ProArt B550-CREATOR...
  • Seite 18: Motherboard-Layout

    Motherboard-Layout Kapitel 1: Produkteinführung...
  • Seite 19 9. USB 3.2 (Gen1)-Header 1-13 10. USB 2.0-Header 1-14 11. Ansteuerbarer AURA (Gen2)-Header 1-15 12. AURA RGB-Header 1-16 13. CMOS-Löschen-Header 1-17 14. COM-Anschluss 1-18 15. Frontblenden-Audio-Header 1-19 16. System-Panel-Header 1-20 17. Thermischer Sensor-Header 1-21 18. TPM-Header 1-22 19. Q-LEDs 1-22 ProArt B550-CREATOR...
  • Seite 20: Cpu-Sockel

    CPU-Sockel Das Motherboard ist mit einem AM4 Sockel für AMD Ryzen™ Desktop Prozessoren der 5000 Serie / 4000 G-Serie / 3000 Serie ausgestattet. • Der AM4 Sockel hat eine andersartige Pinbelegung. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. •...
  • Seite 21: Dimm-Steckplätze

    Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ProArt B550-CREATOR...
  • Seite 22 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
  • Seite 23: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In den folgenden Tabellen finden Sie die empfohlene VGA-Konfiguration und Hyper M.2- Konfiguration. ProArt B550-CREATOR...
  • Seite 24: Empfohlene Vga-Konfiguration

    Empfohlene VGA-Konfiguration AMD Ryzen™ Desktop Prozessoren der 5000 Serie / 3000 Serie Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 4.0 x16_1 PCIe 4.0 x16_2 PCIe 3.0 x16_3 AMD Ryzen™ Prozessoren der 4000 G-Serie Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 3.0 x16_1 PCIe 3.0 x16_2 PCIe 3.0 x16_3...
  • Seite 25: Lüfter- Und Pumpen-Header

    Stellen Sie sicher, dass das Kabel vollständig in den Header eingesteckt ist. Verbinden Sie bei Wasserkühlungssystemen den Pumpenanschluss mit dem AIO_PUMP-Header. Header Max. Max. Standard- Gemeinsame Stromstärke Leistung geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert CHA_FAN3 Q-Fan-gesteuert CHA_FAN4 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit ProArt B550-CREATOR...
  • Seite 26: Stromanschlüsse

    Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen.
  • Seite 27: M.2-Steckplatz

    Der M.2_2 teilt sich die Bandbreite mit PCIEX1_1 und PCIEX1_2, und der M.2_2 wird standardmäßig bei PCIe 3.0 x4 ausgeführt. Sie können die BIOS-Einstellungen aufrufen, um den M.2_2 nach Belieben auf PCIe 3.0 x4 oder x2 festzulegen. Das M.2 SSD-Modul muss separat erworben werden. ProArt B550-CREATOR 1-11...
  • Seite 28: Sata 6Gb/S Anschluss

    Modusauswahl im BIOS auf [RAID]. • Wenn M.2_2 im SATA-Modus ausgeführt wird, werden sowohl PCIEX1_1 als auch PCIEX1_2 deaktiviert. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können • die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. Kapitel 1: Produkteinführung 1-12...
  • Seite 29: Usb 3.2 (Gen1) Typ-C Frontblendenanschluss

    USB 3.2 (Gen1)-Header Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s. Das USB 3.2 (Gen1)-Modul muss separat erworben werden. ProArt B550-CREATOR 1-13...
  • Seite 30: Usb 2.0-Header

    USB 2.0-Header Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-14...
  • Seite 31: Ansteuerbarer Aura (Gen2)-Header

    Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. ProArt B550-CREATOR 1-15...
  • Seite 32: Aura Rgb-Header

    AURA RGB-Header Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden. Der AURA RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V). Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein.
  • Seite 33: Cmos-Löschen-Header

    Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Knopfzellen-Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Setzen Sie nach dem Löschen des CMOS die Knopfzellen-Batterie wieder ein. ProArt B550-CREATOR 1-17...
  • Seite 34: Com-Anschluss

    COM-Anschluss Der COM (serielle)-Anschluss ermöglicht Ihnen, ein COM-Anschlussmodul zu verbinden. Verbinden Sie das Kabel des COM-Anschlussmoduls mit diesem Anschluss, installieren Sie dann das Modul in einer Steckplatzöffnung am Systemgehäuse. Das COM-Anschlussmodul ist separat erhältlich. Kapitel 1: Produkteinführung 1-18...
  • Seite 35: Frontblenden-Audio-Header

    Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. ProArt B550-CREATOR 1-19...
  • Seite 36: System-Panel-Header

    System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED-Header (PLED) Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet. •...
  • Seite 37: Thermischer Sensor-Header

    Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen. Der thermische Sensor ist separat erhältlich. ProArt B550-CREATOR 1-21...
  • Seite 38: Tpm-Header

    TPM-Header Über den TPM-Header können Sie ein TPM-Modul anschließen, in dem Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher gespeichert werden. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. Q-LEDs Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während des Motherboard-Startvorgangs.
  • Seite 39: Kapitel 2: Grundinstallation

    CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. ProArt B550-CREATOR...
  • Seite 40: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. CPU-Kühlkörper und Lüfter, Typ 1 Kapitel 2: Grundinstallation...
  • Seite 41 CPU-Kühlkörper und Lüfter, Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ProArt B550-CREATOR...
  • Seite 42: So Installieren Sie Einen Aio-Kühler

    So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...
  • Seite 43: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM ProArt B550-CREATOR...
  • Seite 44: Installation

    2.1.4 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. • Die Abbildungen zeigen nur die Installationsschritte für einen einzelnen M.2 Steckplatz. Die Schritte sind für die anderen M.2 Steckplätze gleich, wenn Sie ein M.2 in einem anderen M.2 Steckplatz installieren möchten. •...
  • Seite 45 Schraubenloch der 2280-Länge. Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. ProArt B550-CREATOR...
  • Seite 46 • So installieren Sie ein M.2 mithilfe der lösbaren M.2 Q-Riegel-Schraube Für M.2_1: Typ 2242, 2260, 2280 M.2 Für M.2_2: Typ 2242, 2260, 2280 M.2 (optional) Entfernen Sie das M.2 Gummipad. Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten. (optional) Entfernen Sie bei Bedarf die vorinstallierte lösbare M.2 Q-Riegel- Schraube am Schraubenloch der 2280-Länge.
  • Seite 47 Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite des Kühlkörpers. Setzen Sie den Kühlkörper ein. Befestigen Sie den Kühlkörper mit den Schrauben für den Kühlkörper. ProArt B550-CREATOR...
  • Seite 48: Motherboard Installation

    2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.
  • Seite 49: Atx Stromversorgung

    2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. ProArt B550-CREATOR 2-11...
  • Seite 50: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation 2-12...
  • Seite 51: E/A-Anschlüsse Auf Der Frontseite

    2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den USB 3.2 (Gen1) Q-Connector Typ-C Anschluss USB 3.2 (Gen1) Typ-C Dieser Anschluss passt nur in einer So installieren Sie den USB 3.2 (Gen1) Richtung. Drücken Sie den Anschluss, bis Anschluss er einrastet.
  • Seite 52: Erweiterungskarte Installieren

    2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x4-Karten installieren Kapitel 2: Grundinstallation 2-14...
  • Seite 53: Anschluss Eines Displays Über Thunderbolt™ 4

    Weitere Informationen zu den Konfigurationen, die unter Verwendung der DP IN- und Thunderbolt™ 4 USB Typ-C-Anschlüsse verfügbar sind, finden Sie im Abschnitt Konfiguration von Thunderbolt™ 4-Karte und DisplayPort auf der nächsten Seite. Verbinden Sie das mitgelieferte ASUS DisplayPort-Kabel mit dem DisplayPort- Anschluss auf einer separaten Grafikkarte und mit dem DisplayPort-IN-Anschluss auf dem Motherboard.
  • Seite 54: Konfiguration Von Thunderbolt™ 4-Karte Und Displayport

    Konfiguration von Thunderbolt™ 4-Karte und DisplayPort Tauschen Sie die Anschlüsse USB Typ-C 1 und USB Typ-C 2 NICHT im laufenden Betrieb aus, während Ihr Motherboard noch mit Strom versorgt wird. Falls Sie über eine CPU mit integrierter Grafikkarte verfügen und nur eine einzige Thunderbolt™- Ausgabe mit DisplayPort 1.4 verwenden möchten, empfehlen wir Ihnen, die externe Grafikkarte mit dem DisplayPort IN 1-Anschluss zu verbinden und das Thunderbolt™-kompatible Display für eine optimale Leistung an den USB Typ-C 1-Port anzuschließen.
  • Seite 55 Grafikkarte) USB Typ-C 1 USB Typ-C 2 Details Ausgabe Ausgabe DP-IN 1 Nicht unterstützt keine Eingabe Nur der USB Typ-C 1 verfügt DP-IN 1 über eine Ausgabe. Der mit Eingabe Ausgabestandard hängt von der externen Grafikkarte ab. ProArt B550-CREATOR 2-17...
  • Seite 56 Thunderbolt™ USB Typ-C-Ausgabe (Unter Verwendung einer CPU mit integrierter Grafikkarte) USB Typ-C 1 USB Typ-C 2 Details Ausgabe Ausgabe Der USB Typ-C 1 und der USB Typ-C 2 werden über DP-IN 1 Thunderbolt™ ausgegeben. Der keine Eingabe Ausgabestandard hängt von der integrierten Grafikkarte ab.
  • Seite 57: Bios Update Utility

    Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in PAB550C.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen.
  • Seite 58 Weitere Informationen zur Verwendung der BIOS FlashBack™-Funktion finden Sie unter https://www.asus.com/support/ oder durch Scannen des unteren QR-Codes. Kapitel 2: Grundinstallation 2-20...
  • Seite 59: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Bitte verbinden Sie Ihre USB 3.2 (Gen1)-Geräte mit den USB 3.2 (Gen1)-Anschlüssen und Ihre USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. ProArt B550-CREATOR 2-21...
  • Seite 60: Audio E/A-Anschlüsse

    * LED-Anzeige des Intel I225-V 2,5 Gb Ethernet-Anschlusses Aktivitäts-/Verbindungs-LED Speed-LED ACT/LINK Status Beschreibung Status Beschreibung SPEED LED Nicht verbunden AUS Nicht verbunden 100 Mb/s- / 10 Mb/s- GRÜN BLINKEND Datenaktivität Verbindung GRÜN BLINKEND Datenaktivität GRÜN 2,5 Gb/s-Verbindung LAN-Port GRÜN BLINKEND Datenaktivität ORANGE 1 Gb/s-Verbindung...
  • Seite 61 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern ProArt B550-CREATOR 2-23...
  • Seite 62 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-24...
  • Seite 63: Erstmaliges Starten

    Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ProArt B550-CREATOR 2-25...
  • Seite 64 Kapitel 2: Grundinstallation 2-26...
  • Seite 65: Kennenlernen Des Bios-

    BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
  • Seite 66: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).
  • Seite 67: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
  • Seite 68: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PAB550C.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.
  • Seite 69: Raid Konfigurationen

    RAID 1 und RAID 10 (abhängig von der Systemlizenz) Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen Volume bietet die Möglichkeit, Speicher von einer oder mehreren Festplatten zu verknüpfen, unabhängig von der Größe des Speicherplatzes auf diesen Festplatten.
  • Seite 70 Kapitel 3: BIOS-Setup...
  • Seite 71: Anhang

    Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten...
  • Seite 72: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
