AÞIRI / DÜÞÜK AKIM KORUMA RÖLELERÝ
AKC SERÝSÝ

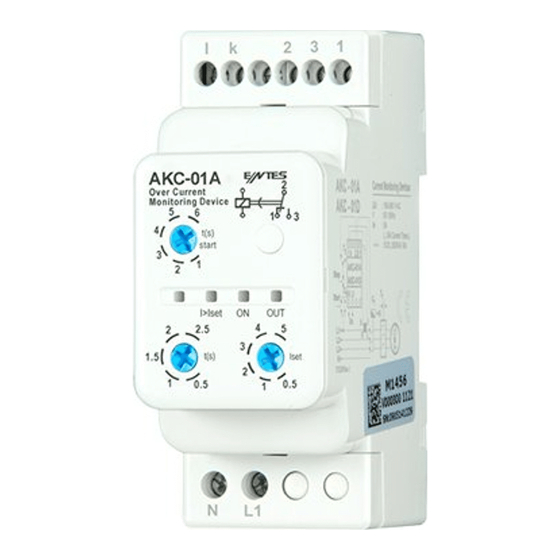

AKC-01A / AKC-03A AÞIRI AKIM KORUMA RÖLESÝ
Genel
AKC-01A / AKC-03A Aþýrý Akým Koruma Rölesi; motorlarý ve sistemleri aþýrý
akýma karþý korumak için tasarlanmýþtýr. Bir akým ayarý (Iset) ve iki gecikme
ayarýna (baþlama ve açma) sahiptir. Baþlama (start) gecikmesi, motor
kalkýþ (demeraj) akýmý nedeniyle oluþabilecek hatalý açmalarý önlemek
amacýyla geliþtirilmiþtir.
Çalýþma Prensibi
AKC-01A / AKC-03A motor veya koruduðu sistemin akýmýný ölçer ve bu
ölçülen akým deðeri ayarlanan akýmýn (Iset) üzerindeyse motoru veya
koruduðu sistemi devreden çýkarmak için kullanýlýr.
Akým Iset deðerinin altýnda ise çýkýþ rölesi çekili (ON) konumdadýr. Þayet
akým Iset deðerinin üzerinde bir deðere ulaþýrsa ayarlanabilir bir açma
gecikmesi sonunda röle býrakýr (OFF) ve baðlý olduðu motoru veya sistemi
devreden çýkarýr.
Aþaðýdaki grafiklerde bu durumlar açýklanmýþtýr.
Akým deðeri Iset deðerini aþtýðýnda, motor veya sistemin kalkýþ (start) akýmý
etkisi ile hatalý açmasý 1-6 sn ayarlý baþlama (start) gecikmesi ile önlenir.
AKC-01D / AKC-03D DÜÞÜK AKIM KORUMA RÖLESÝ
Genel
AKC-01D / AKC-03D Düþük Akým Koruma Rölesi; motorlarý ve sistemleri
düþük akýma karþý korumak için tasarlanmýþtýr. Bir akým ayarý (Iset) ve iki
gecikme ayarýna (baþlama ve açma) sahiptir. Baþlama (start) gecikmesi,
motor kalkýþ (demeraj) akýmý nedeniyle oluþabilecek hatalý açmalarý önlemek
amacýyla geliþtirilmiþtir.
Çalýþma Prensibi
AKC-01D / AKC-03D motor veya koruduðu sistemin akýmýný ölçer ve bu
ölçülen akým deðeri ayarlanan akýmýn (Iset) altýnda ise motoru veya
koruduðu sistemi devreden çýkarmak için kullanýlýr.
Akým Iset deðerinin üzerinde ise çýkýþ rölesi çekili (ON) konumdadýr. Þayet
akým Iset deðerinin altýnda bir deðere ulaþýrsa ayarlanabilir bir açma
gecikmesi sonunda röle býrakýr (OFF) ve baðlý olduðu motoru veya sistemi
devreden çýkarýr.
Aþaðýdaki grafiklerde bu durumlar açýklanmýþtýr.
Uyarý ýþýklarý
ON (Güç) : Besleme varsa yanar.
OUT (Röle) : Röle çekili iken yanar.
I>Iset
: Akým ayarlanan akým deðerinin üzerinde ise LED yanar.
Tablo 1'e göre
AKC-03 Serisi cihazý 2-20A aralýðýnda kullanacaksanýz;
Akýmýn geçtiði kabloyu CT-25 akým trafosuna 3 tur sarýn,
bu esnada öndeki Iset skalasý þu deðerleri alacaktýr.
1,5x=2A, 3x=4A, 6x=8A, 9x=12A, 12x=16A, 15x=20A
Teknik Bilgi
Ýþletme Gerilimi (Un) : Cihazýn üzerindeki etikete bakýnýz.
Ýþletme Aralýðý : (0.9 -1.1) x Un
Ýþletme Frekansý : 50 / 60 Hz
Akým Ayar Aralýðý : 0.5 - 5A(AC)
AKC-03 serisi için tablo 1'e bakýnýz
Akým Trafosu : .../ 5A (AKC-01A/AKC-01D için)
Çevirme Oraný : CT-25 (AKC-03A/AKC-03D için)
Baþlama Gecikmesi : 1 - 6 sn.
Açma Gecikmesi : 0.5 - 2.5 sn.
Çýkýþ Kontaklarý : 1 C/O, 8 A, 2000 VA, (Cosϕ=1)
Ortam Sýcaklýðý : -5 C ; +55
0
Koruma Sýnýfý : IP 20
Boyutlar : Tip PK 25 ve PK 28
Baðlantý Þekli : Pano içine dikey veya klemens rayýna
Aðýrlýk : 0.3 kg
DÝKKAT: CT-25 Akým trafosunun içerisinden 1'den fazla tur
geçirilecekse izolasyonlu kablo kullanýnýz.
CT-25 Akým trf. cihazla birlikte satýlmaktadýr.
Güvenli Kullaným ve Kurulum Ýçin Uyarýlar
Aþaðýdaki talimatlara uyulmamasý halinde yaralanma veya ölümle sonuçlanabilecek
durumlar ortaya çýkabilir.
Cihaz üzerindeki herhangi bir iþlemden önce tüm besleme gerilimlerini kesiniz.
Cihaz þebekeye baðlý iken ön paneli çýkarmayýnýz.
Cihazý solvent veya benzeri maddelerle temizlemeyiniz. Cihazý temizlemek için
sadece kuru bez kullanýnýz.
Cihazý çalýþtýrmadan önce baðlantýlarýnýn doðru olduðunu kontrol ediniz.
Cihazý panoya monte ediniz.
Cihazýnýzdaki herhangi bir sorunda yetkili satýcýnýzla temas kurunuz.
Yukarýdaki önlemlerin uygulanmamasý sonucu doðabilecek istenmeyen
durumlardan üretici firma hiç bir þekilde sorumlu tutulamaz.
C
0
AKC-01A/AKC-01D Baðlantý Þemasý
l k 2 3 1
AKC-01A/D
5 6
4 2
t(s)
start
3 1 3
2 1
T 1
ON ON OUT OUT
I>Iset
Stop
2 2.5 4 5
3
t(s) Iset
1.5
2
1
0.5 1 0.5
N L1
Start
C 1
Un C
1
k I
N
L1
K L
L2
L3
N
Tip PK 25
* Sistem akýmýnýz 5A'i aþýyorsa AKC-3A / AKC-3D serisi cihazlarý kullanýnýz.
AKC-03A/AKC-03D Baðlantý Þemasý
l
l k 2 3 1
AKC-03A/D
5 6
4 2
t(s)
start
3 1 3
T 1 2 1
ON ON OUT OUT
I>Iset
Stop
12x 15x
2 2.5
9x
t(s) Iset
1.5
6x
1
0.5
3x 1.5x
N L1
Start
C 1
Un C
1
k I
N
L1
K L
L2
L3
N
Tip PK 25
AKC-03A / AKC-03D
s a d e c e C T - 2 5 a k ý m
trafosu ile kullanýlýr.
O p t i m u m ç ö z ü m e
ulaþmak için; CT-25 akým
trafosunu yandaki verilen
akým aralýklarýnda ve tur
sayýlarýnda kullanýnýz.
Motor
Aþýrý Akým Koruma Rölesi (AKC-01A/03A)
Akýmý
Baþlama Akýmý
Yüksek Akým Ayarý
(Iset)
Baþlangýç
Gecikmesi
Motor Çalýþmasý Baþlangýç Baþlangýç
Gecikmesi Baþlangýcý Gecikmesi Sonu
Motor Düþük Akým Koruma Rölesi (AKC-01D/03D)
Akýmý
Baþlama Akýmý
Düþük Akým Ayarý
(Iset)
Baþlangýç
Gecikmesi
Motor Çalýþmasý Baþlangýç Baþlangýç
Gecikmesi Baþlangýcý Gecikmesi Sonu
Boyutlar
58 mm
TÝP PK25
32 mm
35 mm
48 mm
Not: Kontak dayanýmý omik yükte (ör: Akkor flemanlý ampul, Rezistanslý cihazlar) 8A'dir. Endüktif
(ör = AC motor, florasan (Sargýlý balastýlý), vb..) ya da Kapasitif (ör = Led Sürücüler,UPS,
florasan(Elektronik Balastlý), vb..) yük anahtarlanacaksa kontaktör kullanýlmasý tavsiye edilir.
Aksi taktirde cihazýn röle kontaklarýnda yapýþma meydana gelebilir.
"Bu ürün, 30.05.2008 tarih ve 26891 sayýlý resmi gazetede yayýnlanan
EEE Yönetmeliðinin Madde 2 ve Ek-1A madde 9 kapsamýndadýr."
l k 2 3 1
T 1
AKC-01A
AKC-01D
Stop
C 1
N L1
T 1 Start
Un
k
L1
M
L2
3 ~
L3
N
Tip PK 28
k
l k 2 3 1
k l
T 1
AKC-03A
AKC-03D
Stop
K L
C 1
N L1
Start
T 1
Un
CT-25
L1
M
L2
3 ~
L3
N
Tip PK 28
I Set Skalasý Akým Aralýðý
x=4 6-60 A
x=2 3-30 A
x=4/3 2-20 A
x=1 1,5-15 A
Akýma Duyarlý
Aþýrý Akým Durumu
Normal Röle Gecikmeden
(Normal Akýmdan Fazla)
Çalýþma Sonra Motoru Durdurur.
Akýmý
(Röle: OFF)
Açma
Gecikmesi
Bekleme Bekleme
Zaman
Gecikme Gecikme
Baþlangýcý Sonu
Normal
Çalýþma
Düþük Akým Durumu
Akýma Duyarlý
Akýmý
(Normal Akýmdan Düþük)
Röle Gecikmeden
Sonra Motoru Durdurur.
(Röle: OFF)
Açma
Gecikmesi
Bekleme Bekleme
Zaman
Gecikme Gecikme
Baþlangýcý Sonu
TÝP PK 28
T 1
C 1
I
N
K L
M
3 ~
CT-25
T 1
C 1
k I
N
K L
M
3 ~
Tur Sayýsý
(1 tur)
(2 tur)
(3 tur)
(4 tur)
Tablo 1
16mm
43mm 15.5mm
2
2x0,35mm 500mm
CT-25
