ZAMAN RÖLELERİ
EF-10 / EF-10T Flaşör Röleleri
Genel
EF serisi flaşör zaman röleleri ayarlanabilen zaman aralıklarında impuls verecek şekilde tasarlanmıştır.
Kullanım ve Çalışma Prensibi
İşletme gerilimi uygulandığında cihazın üzerindeki OUT ledi yanar, rölesi çeker ve t
süresi sonunda cihaz rölesini bırakır ve ayarlanan t
fonksiyon bu döngüde çalışır.
Teknik Bilgi
İşletme Gerilimi (Un) : 230 VAC & 24 VAC/DC
İşletme Aralığı (U) : (0.9- 1.1 ) x Un ( 230 VAC için ),
(0.9- 1.1 ) x Un ( 24 VAC için),
(0.9- 1.1 ) x Un ( 24 VDC için )
İşletme Frekansı : 50 Hz (AC için)
Çıkış Kontaklar : 1 CO, 8 A, 2000 VA (cosϕ=1)
(EF-10)
Triyak, 8 A, 400 V (EF-10T)
Gecikme Zamanı (t ) : 0.5 sn sabit
on
(t ) : 1-10 sn ayarlanabilir
off
Ortam Sıcaklığı : -5 °C / + 50 °C
Koruma Sınıfı : IP20
Boyutlar : Tip PK 10 (EF-10T)
: Tip PK 22 (EF-10)
Bağlantı Şekli : Pano içine dikey veya klemens
rayına
Güvenli Kullanım ve Kurulum İçin Uyarılar
Aşağıdaki talimatlara uyulmaması halinde yaralanma ve ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
• Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
• Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz.
• Cihazı panoya monte ediniz.
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiçbir şekilde
sorumlu tutulamaz
Not: Kontak dayanımı omik yükte (ör = Akkor flemanlı ampul, Rezistanslı cihazlar) 8A'dir. Endüktif (ör = AC motor, florasan
(Sargılı balastılı), vb.) ya da Kapasitif (ör = Led Sürücüler, UPS, florasan(Elektronik Balastlı), vb.) yük anahtarlanacaksa
kontaktör kullanılması tavsiye edilir. Aksi taktirde cihazın röle kontaklarında yapışma meydana gelebilir
Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE Yönetmeliğinin Madde 2 ve Ek-1A madde 9
kapsamındadır.
( 500ms) süresi boyunca çekili kalır. t
on
süresi sonunda rölesini çeker. Cihazın besleme gerilimi kesilene kadar
off

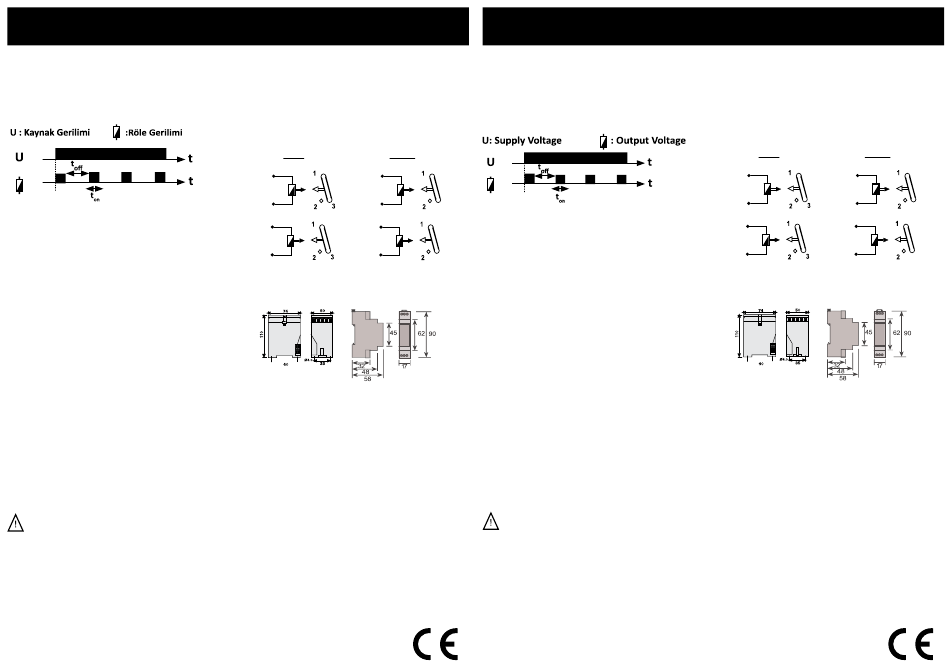

Bağlantı Şeması
EF-10
A1 A1
230 230
VAC VAC
A2 A2
A1 A1
24 24
VAC/DC VAC/DC
A3 A3
Boyutlar
TİP PK10
TIME RELAYS
EF-10 / EF-10T Flasher Relays
General
EF series flasher relays are designed to produce impulses at the adjusted time periods.
Utilization and Operation Principle
When operating voltage is applied, OUT LED on the device illuminates, the relay turns ON and remains ON for the duration
on
of t time (500 ms). The relay turns OFF at the end of the t
on
function works in this cycle until the supply voltage is interrupted.
EF-10T
Technical Data
Rated Voltage (Un)
Operating Range (U)
Rated Frequency
Output Contact
Delay Time (t
(t
Ambient Temperature
Protection Class
Dimensions
Installation
TİP PK22
Precautions for Installation and Safe Use
Failure to follow those instructions will result in death or serious injury.
• Disconnect all power before working on equipment.
• When the device is connected to the network, do not remove the front panel.
• Do not clean the device with solvent ot the like. Only clean the device with a dried cloth.
• Verify correct terminal connection when wiring.
• Electrical equipment should be serviced only by your competent seller.
• Mount device to panel.
No responsibiliy is assured by the manufacturer or any its subsidiaries for any consequences arising out the use of
this material.
Note: The contact resistance at ohmic load (e.g.: Incandescent bulb, Resistance devices) is 8A. It is recommended to use a
contactor if the inductive load (e.g.: AC motor, fluorescent, etc.) or capacitive load (e.g. : Led Drivers, UPS, Fluorescent (Elec-
tronic Ballast), etc.) switch. Otherwise adhesion may occur in relay contacts.
time and it turns ON at the end of the adjusted t
on
A1
230
VAC
A2
A1
: 230 VAC & 24 VAC/DC
24
: (0.9- 1.1 ) x Un ( for 230 VAC),
VAC/DC
(0.9- 1.1 ) x Un ( for 24 VAC),
A3
(0.9- 1.1 ) x Un ( for 24 VDC)
: 50 Hz (for AC)
: 1 CO, 8 A, 2000 VA (cosϕ=1)
(EF-10)
Triac, 8 A, 400 V (EF-10T)
) : 0.5 s fixed
on
) : 1-10 s adjustable
off
: -5 °C / + 50 °C
: IP20
: Type PK 10 (EF-10T)
: Type PK 22 (EF-10)
: Surface mounting or on the
mounting rails
time. The
off
Connection Diagram
EF-10 EF-10T
A1
230
VAC
A2
A1
24
VAC/DC
A3
Dimensions
TYPE PK10
TYPE PK22
