Vorbereitung
7.1
Version: 1.1
TPU verträgliche Schmierstoffe verwenden
Verwenden Sie keine Gleitfettpasten, sonstige Hochdruckzusätze
oder Öle und Fette mit Molybdän-Disulfid. Verwenden Sie z.B. Va-
seline.
Die Verwendung von nicht geeigneten Schmierstoffen kann zu ei-
ner Unverträglichkeit mit dem Elastomerkranz führen und die Funk-
tionalität beeinträchtigen.
Erleichterte Montage
Die Bohrungen der Kupplungsnabe haben eine H7-Passung.
Beckhoff empfiehlt ein Spiel zwischen Kupplungsnabe und Welle
zwischen 0,1 bis 0,5 mm.
Das Passungs-Spiel und ein Ölen der Wellenzapfen vereinfacht die
Montage und Demontage der Kupplung.
Überprüfen Sie Wellenanschlussmaße und kontrollieren Sie die To-
leranzen. Achten Sie darauf, dass zu verbindende Wellen und Boh-
rungen der Nabe gratfrei und sauber sind. Halten Sie das Pas-
sungs-Spiel ein und ölen Sie die Wellenzapfen vor der Montage.

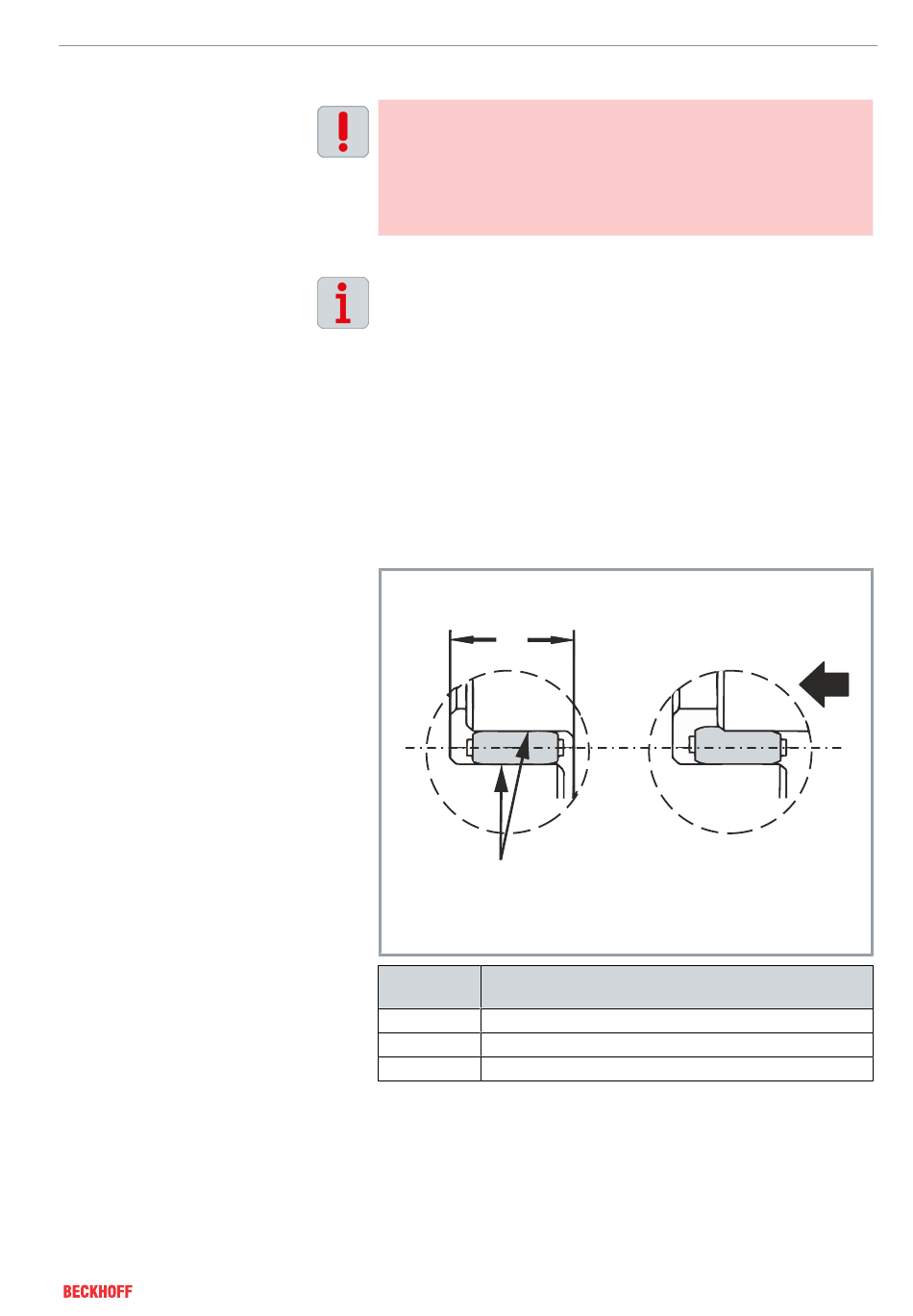

Beim Zusammenschieben der Kupplungsnaben erfordert die Druck-
vorspannung des Elastomerkranzes eine axiale Montagekraft. Nach
dem Säubern des Elastomerkranzes und durch leichtes Einölen der
Kontakflächen kann diese axiale Kraft verringert werden.
1
3
Positions-
Bedeutung
nummer
1
Abstandsmaß, siehe „Technische Daten", [Seite 16]
2
Axiale Montagekraft
3
Kontaktflächen
AX2090-+ECxx
Mechanische Installation
2
───
25
