BEDIENUNGSANLEITUNG
Feuchte-Temperaturfühler mit
serieller Schnittstelle
Im Beispiel auf der gegenüberliegenden Spalte beträgt die gemessene
Temperatur 21,94 °C und die Luftfeuchte 29,04 % RH.

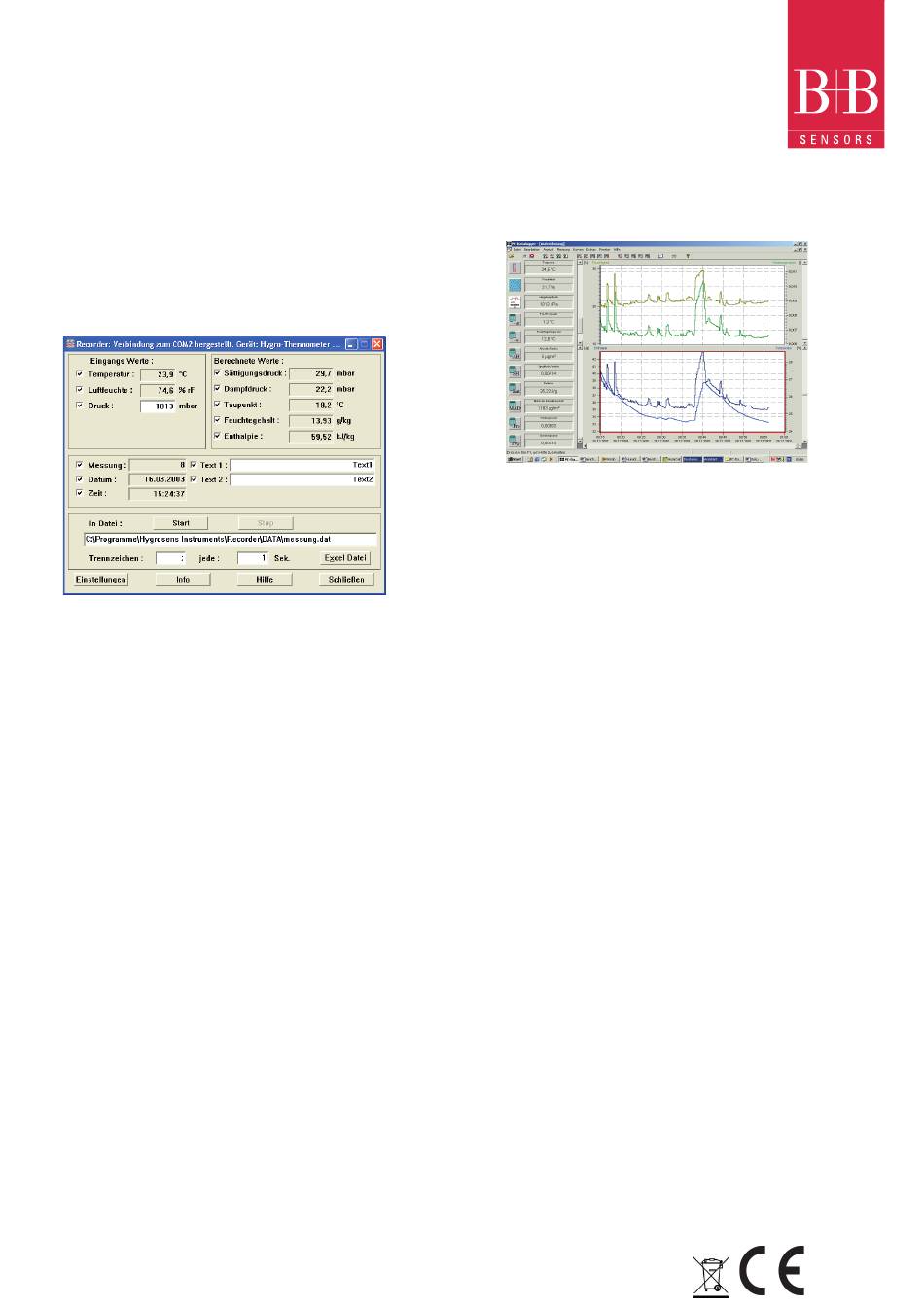

Ansicht der Software „RECORDER"
Zubehör (Optional)
Software PCLOG
Neben der Datenaufzeichnung auf Festplatte bietet die Software als wich-
tigstes Leistungsmerkmal die grafische Darstellung aller gemessenen und
aufgezeichneten Kanäle als Temperatur-Zeit Diagramm (Online-Schreiber-
funktion). Mittels Drag&Clic kann ein Fensterausschnitt vergrößert und die
Zeit- oder Temperaturachse beliebig skaliert werden. Neben der graphischen
Ansicht ist auch die Darstellung in Form einer Tabelle möglich. Die Zwische-
nablage dient zur Übernahme der Messreihen in eine Tabellenkalkulation
(z.Bsp EXCEL™) oder die Textverarbeitung. Alle Tabellen und grafischen
Darstellungen können in Farbe ausgedruckt werden. Weiterhin sind in der
Software auch einfache Überwachungs- und Regelungsfunktionen integriert.
Für jeden Kanal können Grenzwerte gesetzt werden. Bei Überschreitung
ertönt ein akustisches Signal (Wave-Datei). Über eine an der parallelen
Schnittstelle angeschlossene Relaiskarte ist die Ansteuerung von bis zu acht
externen Verbrauchern möglich.
Eine Besonderheit ist der in das Programm integrierte hx-Rechner. Dieser
berechnet aus den gemessenen Werten relative Luftfeuchte und Temperatur
fünfzehn weitere Größen wie den Taupunkt, die Absolutfeuchte, die Enthal-
phie, die Feuchtkugeltemperatur, den Dampfdruck, den Sättigungsdruck,
usw.
Technische Änderungen vorbehalten
0141 0316-194
08.02.2021
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Software Profilab
Mit der Software realisieren Sie professionelle Messtechnikprojekte in einer
einfachen, grafischen Entwickleroberfläche. Sie zeichnen einfach den Schalt-
plan der Messschaltung und erstellen damit das Projekt. Ohne jegliche Pro-
grammierkenntnisse lassen sich die Messwerte von Temperatur und Feuchte
in der Messschaltung verwenden. Arithmetische und logische Bausteine
übernehmen die Verknüpfung und Verarbeitung der Messwerte. Module wie
Taktgeber, Schaltuhren und Relaiskarten usw. schaffen umfangreiche Steu-
er- und Regelungsmöglichkeiten. Verschiedene Instrumente, Schreiber und
Tabellen dienen zur Speicherung und Darstellung der Messwerte und
mit Anzeige- und Bedienelementen steuern Sie den Messaufbau. Die
Bedienung erfolgt über eine selbstgestaltete Frontplatte, auf der Sie Schalter,
Potentiometer, Displays, LEDs, Instrumente usw. anordnen. Die Software
ermöglicht sogar die Compilierung des Projekts zu einer EXE-Datei, die auch
ohne „Profilab" lauffähig ist.
4 / 5
